KAD-300

KAD-300

鉄鋼・クレーンセンサクレーン接近警報装置

最大検出距離30mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。3段設定出力。

製品概要

任意の検出距離を設定

検出距離は任意の距離を距離設定スイッチを押すことにより簡単に設定できます。

自己診断機能

内部回路の自己診断(基準光の光量チェック)を常時行います。

簡単な光軸調整

5点レベルメータにより簡単な光軸調整ができます。

故障出力のレベル低下量について

故障出力のレベル低下量について
発光量:初期値の2/3以下になると点灯します。
受光量:初期値の1/5以下(レベル低下出力範囲内)の状態に連続(約3秒間)して陥った場合、点滅します。

製品仕様

形式 KAD-300
電源電圧 AC85~264V(50/60Hz)
消費電力 AC100V時10VA以下、AC200V時15VA以下
検出物体 専用反射板
検出距離 1~30m
指向角 ±2.5°
出力 制御出力(OUT1,2,3) 1Cリレー接点(AC250V 3A、cosφ=1) 設定距離以内の時…リレー無励磁、表示灯点灯
故障出力(FAULT) 1Cリレー接点(AC250V 3A、cosφ=1)
発光・受光量低下時または異常動作時…リレー無励磁、表示灯点灯または点滅
絶対精度・繰り返し精度 ±800mm、±400mm
応差 500mm
分解能 160mm
応答時間 50ms以下※1
使用周囲照度 10,000lx以下(ハロゲン・水銀灯)、6,000lx(蛍光灯の最大照度)
使用周囲温度・湿度 -10~+55℃、85%RH以下(但し結露・凍結のないこと)
耐振動 周波数:10~55Hz 複振幅:1.5mm X、Y、Z 方向 各2時間
耐衝撃 490m/s2 (50G) X、Y、Z 方向 各10回
接続 M4ねじ端子(15ピン)
ケース材料 鋼板製(SPCC)
質量 センサ:約3kg、反射板:約4.5kg
オプション 反射板RRP-KAD01、KAD用耐熱反射板RRP-KAD03(耐熱温度90℃)
※1. 電源投入後2秒は計測しません。

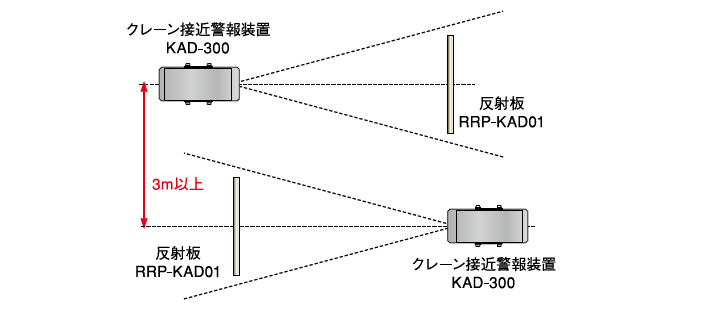

二台以上を接近させて取り付ける場合

二台以上を接近させて取り付ける場合

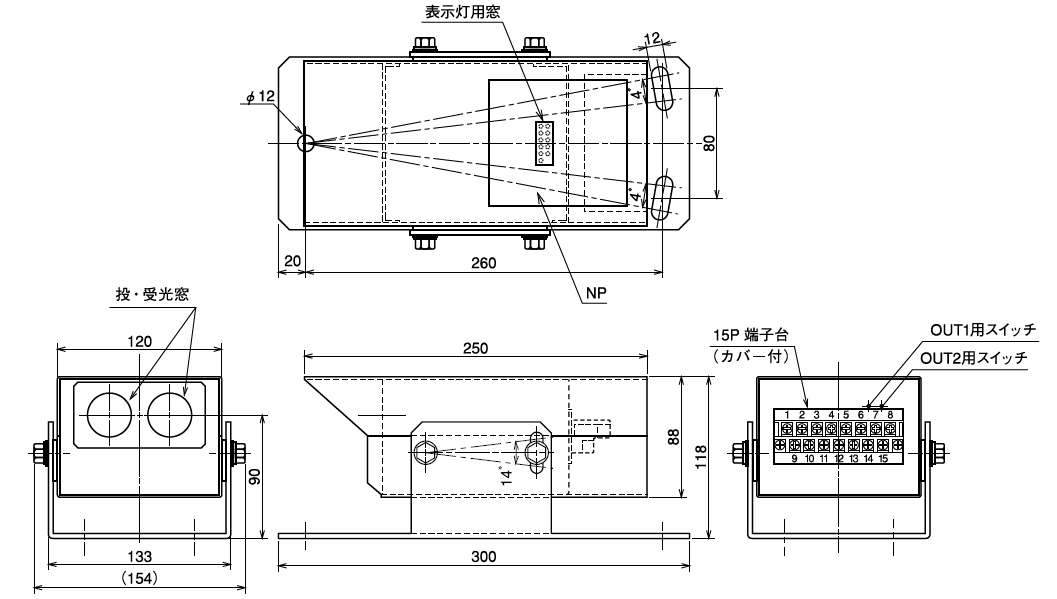

外形図

KAD-300

KAD-300

反射板(RRP-KAD01・RRP-KAD03)

反射板(RRP-KAD01・RRP-KAD03)

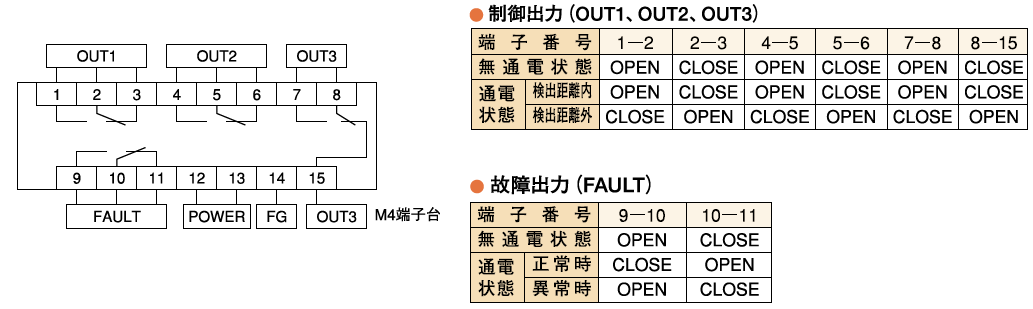

入出力回路

接続

接続

オプション


種類 品コード
反射板RRP-KAD01 RRRP006
KAD用耐熱反射板RRP-KAD03 RRRP019

反射板(RRP-KAD01・RRP-KAD03)

反射板(RRP-KAD01・RRP-KAD03)
