AC-NK

AC-NK

カウンタ電磁カウンタ
こちらの製品は生産・販売を終了しています。

計数途中でも設定値が読め変更もできるフリープリセットタイプ

製品概要

計数途中でも、リセットせずに設定値の変更が可能

計数が始まると設定が読めなくなる、設定値を途中で変更できないと言う電磁カウンタの不便さをなくしたフリープリセットタイプ電磁カウンタです。

リセットマグネットの加熱防止回路を内臓

誤って長時間通電してもコイルは焼損しません(AC-NKBA4・AC-NKBA5形、AC100V、200V用のみ)。

計数途中でも、設定値が残るので読み取れる

ロック付きのリセット釦で不用意なタッチによる誤動作を防止

デジスイッチ式プリセットで簡単操作

サージ吸収回路を内臓

AC100V用、AC200V用のみ。

プリセット方式

プリセット方式
①カバー釦を押し、設定カバーを開けます。
 注)設定値変更の際は必ずパルスをカットしてください。また、リセット釦を押しながら設定カバーを開閉しないでください。
②設定車を上または下にまわして希望数に設定します。
③設定完了後は必ず設定カバーを元に戻してください。
以上でプリセット操作は完了です。計数途中での設定値変更の際も同様に行え、他の機種のようにリセットを必要としません。(上図参照)。

形式一覧

種類 桁数   型式 電源電圧 品コード
加算式
プリセットカウンタ
4桁 手動 AC-NKB4 AC100V CKB2002
AC200V CKB2001
DC24V CKB2033
電磁/手動 AC-NKBA4 AC100V CKB2102
AC200V CKB2101
DC24V CKB2133
5桁 手動 AC-NKB5 AC100V CKB3002
AC200V CKB3001
DC24V CKB3033
電磁/手動 AC-NKBA5 AC100V CKB3102
AC200V CKB3101
DC24V CKB3133

製品仕様

種類 加算式プリセットカウンタ
形式 AC-NKB4 AC-NKBA4 AC-NKB5 AC-NKBA5
電源電圧 DC電源用:DC24V AC電源用:AC100V、AC200V(50/60Hz)
許容変動率 -10~+10%
許容リップル率 48%以下(DC電源用)
計数 通電時1/2 カウント、休止時各1/2 カウント
桁数 4桁 5桁
最高計数速度 10Hz
パルス時間 ON時間、OFF時間共 50ms(最小)
通電時間定格 連続
消費電力 3.6W(DC電源用)、5VA(AC電源用)
計数寿命 1億カウント
計数値表示 黒艶消地に白文字(3.8mm×2.6mm)
制御出力 1C接点(マイクロスイッチ)
接点定格 AC250V 5A(抵抗 荷)
動作 プリセット値で動作、リセットにより復帰
接点寿命 50万回(定格 荷時)
リセット 手動 電磁/手動 手動 電磁/手動
手動リセット 押ボタンによる
電磁リセット 通電時間定格 : 短時間定格、 最大通電時間60秒
〔AC 100V用、 AC 200V用はコイル過熱防止回路内蔵〕
最小通電時間 : 0.3秒(推奨通電時間 : 0.5~1秒)
通電率 :5%以下(リセットと次のリセットのインターバルは通電時間の20倍以上)
最小リセット間隔 : 20秒(リセットと次のリセットの最小インターバル)
後休止時間 : 0.2秒(リセット後、 次のパルスが入るまでの時間)
消費電力 : 16W以下(DC電源用)、25VA以下(AC電源用)
リセット寿命 100万回
接続 M3ねじ端子(セルフアップ座金付)
使用周囲温度・湿度 -5~+40℃、85%RH以下(但し氷結・結露しないこと)
絶縁抵抗 50MΩ以上(500Vメガーによる)
耐電圧 AC1,500V 1分間
耐振動 耐久:複振幅4mm 16.7Hz X、Y、Z各方向 各1時間
誤動作:複振幅0.5mm 10~55Hz X、Y、Z各方向 各10分間
耐衝撃 耐久:300m/s2 X、Y、Z各方向 各5回
誤動作:50m/s2 X、Y、Z各方向 各4回
取付 パネル取付
ケース・色 ケース:ABS樹脂、マンセルN-7(ライトグレー)
防塵カバー:ポリカーボネート
質量 260g 290g 260g 290g
※ 負荷により開閉できる接点容量は変わります(例:誘導負荷 AC250V 4A、 モータ負荷 AC250V 0.7A)。
また最小適合負荷は最小電力 : 0.8W(30V以下の場合)、 最小電圧 : 5Vです。

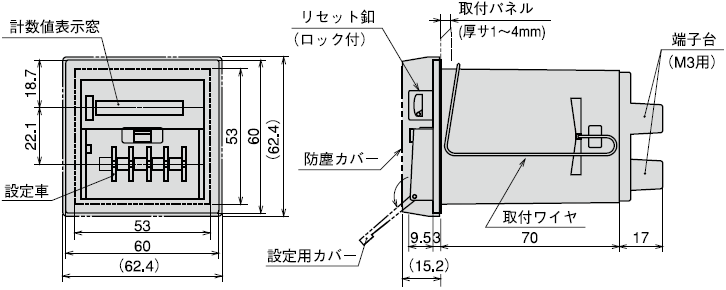

外形図

AC-NKB4/AC-NKBA4・AC-NKB5/AC-NKBA5

AC-NKB4/AC-NKBA4・AC-NKB5/AC-NKBA5
注)本図は5桁タイプのものですが4桁タイプも設定車

パネルカット寸法

パネルカット寸法

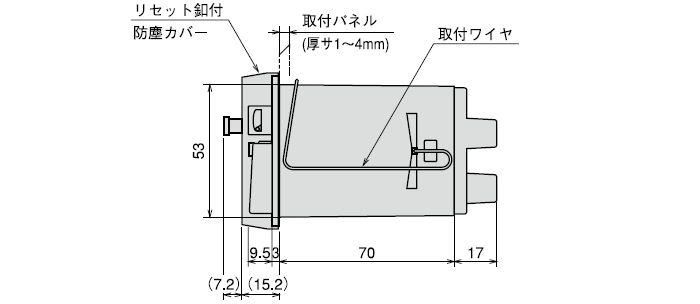

CB-18 リセット釦付防塵カバー

CB-18 リセット釦付防塵カバー

入出力回路

端子配列

端子配列
注意:接続はM3用丸形圧着端子を使用してください。

オプション

種類 形式 品コード 用途
リセットボタン付
防塵カバー
CB-18 CB00018 カバーを外すことなくリセットできます。
