UST-10/20LN

UST-10/20LN

測域センサエリア設定タイプ

距離10m又は20m、270°の範囲を自由なエリア設定で物体検出するレーザスキャナ(LiDAR)。小型、軽量で長距離範囲が検出可能なため大型機械、装置などへの侵入検知用途で工場や物流の効率化、稼働率の向上が可能。

製品概要

特徴

● 光でスキャニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。
● 電源電圧DC12V/DC24V・消費電流150mA以下(DC24V使用時)。

コンパクトサイズ

W50×D50×H70mm

計測距離、最大20m

66msの高速化を実現

自由なエリア設定が可能

自由なエリア設定が可能

スキャン範囲

スキャン範囲

製品紹介動画

形式一覧

型式 品コード 検出距離
UST-10LN UUST120 検出距離:0.06m~10m(白ケント紙)
0.06m~4m(反射率10%時)
UST-20LN UUST107 検出距離:0.06m~20m(白ケント紙)
0.06m~8m(反射率10%時)
UST-20LN-H01 UUST123 検出距離:0.06m~20m(白ケント紙)
0.06m~8m(反射率10%時)

製品仕様

品 名 測域センサ
型 式 UST-10LN UST-20LN UST-20LN-H01
電源電圧 DC12V/DC24V (動作電圧範囲10~30V  リップル10%以内)
消費電流 150mA以下(DC24V使用時) 但し、起動時に突入電流約450mA必要
光 源 半導体レーザ(905nm)
レーザ安全クラス1(IEC60825-1:2007 Accession number:1420210-001)
検出距離
及び
検出体
60~10000mm(白ケント紙)
60~4000mm(反射率10%時)
※最小検出体 175mm※1
: 距離 により変動
60~20000mm(白ケント紙)
60~8000mm(反射率10%時)
※最小検出体 350mm※1
: 距離により変動
60~20000mm(白ケント紙)
60~8000mm(反射率10%時)
※最小検出体 180mm※1
: 距離により変動
測距精度 60mm~10000mm±40mm※2 60mm~20000mm ±40mm ※2 60mm~20000mm ±40mm ※2
繰返し精度 σ< 20mm ※2
走査角度 270度
走査時間 25msec (モータ回転数 2400rpm)
角度分解能 0.25度 0.125度
起動時間 10sec以内 (但し、起動条件(故障)によっては、超える場合があります。)
出力 出力5点(フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.)
出力1 :エリア内検出で出力OFF
出力2 :エリア内検出で出力OFF
出力3 :エリア内検出で出力OFF
出力4 :故障出力(正常時出力ON)
出力5 :同期出力
(注)故障出力が出ると出力1~3障害物有りを示す状態になります。
入力 入力6点(フォトカプラ入力、アノードコモン、入力ON電流4mA)
入力1~5:検出エリア切り替え用入力
同期入力:スレーブ機の同期信号入力
応答時間※3 OFF:66msec~3241msec
ON :66msec~3241msec
ヒステリシス ヒステリシス 6.25%
ヒステリシス 3.125%
ヒステリシス なし (出荷時)
インターフェース USB / RS422
表示灯 電源表示灯(青):起動時及び故障認識で点滅
出力1表示灯(橙):エリア内検出で点灯
出力2表示灯(橙):エリア内検出で点灯
出力3表示灯(橙):エリア内検出で点灯
同期機能 同期動作モード(Area Designerにより設定)※4
   同期マスター (0°)
   同期スレーブ(90°)
   同期スレーブ(180°)
   同期スレーブ(270°)
EMC規格 (EMI)
EN61326-1:2013
EN55011:2009 + A1:2010
(EMS)
EN61326-1:2013
EN61000-4-2:2009
EN61000-4-3:2006 + A1:2008 + A2:2010
EN61000-4-4:2012
EN61000-4-6:2009
EN61000-4-8:2010
使用周囲
温度、湿度
-10℃~+50℃ 85%RH以下 (但し、結露、凍結がない事)
使用周囲照度 80,000lx以下※5 注)太陽光など強い光を直接受けた場合は誤出力する場合があります 15,000lx以下 注)太陽光など強い光を直接受けた場合は誤出力する場合があります
保存周囲温度、湿度 -30℃~+70℃ 85%RH以下(結露、凍結がない事)
耐振動 10~55Hz 複振幅1.5mm X.Y.Z方向 各2時間
55~200Hz 98m/s2   スイープ2分 X.Y.Z方向 各1時間
耐衝撃 196m/s(20G) X.Y.Z方向 各10回
絶縁抵抗 10MΩ DC500Vメガー
保護構造 IP65
質量 130g (ケーブル除く)
設計寿命 常温使用にて5年(モータ寿命)
材質 光学窓:ポリカーボネイト、本体:アルミ
外形寸法
(W×D×H)
50mm×50mm×70mm(本体のみ)
(※1)センサ投受光面に対して平行に設置した場合。
アプリケーションにて最小検出体の幅を設定することが出来ます。
(※2)精度は出荷時の基準環境下による基準反射板(白ケント紙)による精度です。
(※3)出荷時は、66msec となっています。
アプリケーションの機能設定よりON/OFF ディレー機能の切り替えが可能です。
エリア切り替えを行うとき最大1スキャンの時間さらに遅れます。
(※4)出荷時の設定は同期マスターです。
(※5)周囲照度は2020年12月生産以前のものは15,000 lxです。



注意:本製品は安全対策カテゴリに対応した機器ではありません。
注意:本製品は屋内仕様です。屋外でのご使用は、上記仕様を満たさない場合があります。

※北陽電機㈱製品の利用目的について 北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法/輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法/輸出貿易管理令に準拠した手続きを行います。
出力回路に自己保持機能付き接点出力を接続する際は、起動時に意図しない出力状態を保持しないように十分な検証を行って下さい。

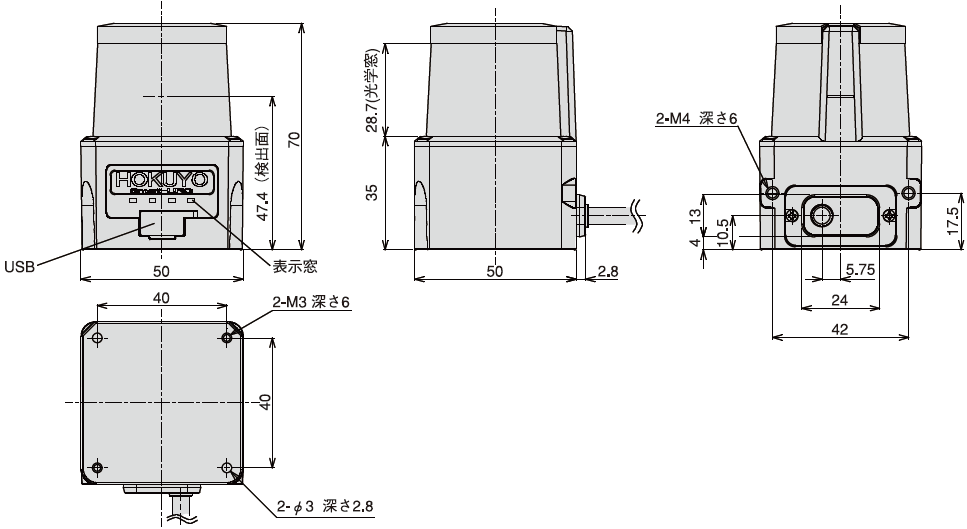

外形図

本体外形

本体外形

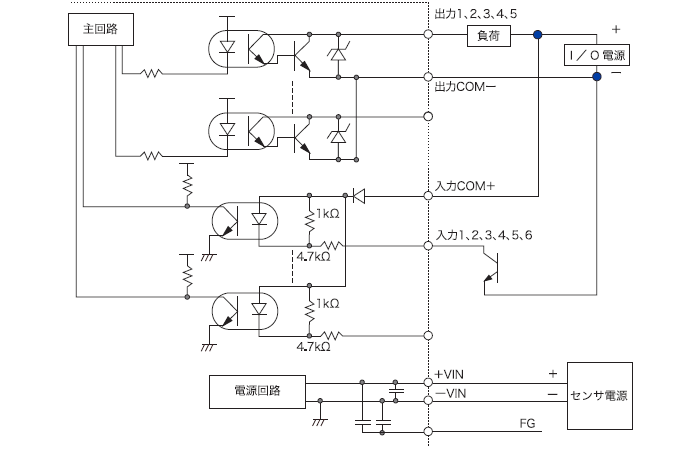

入出力回路

入・出力回路

入・出力回路

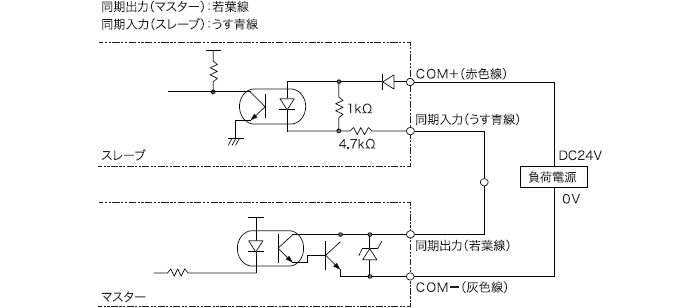

同期配線例

同期配線例

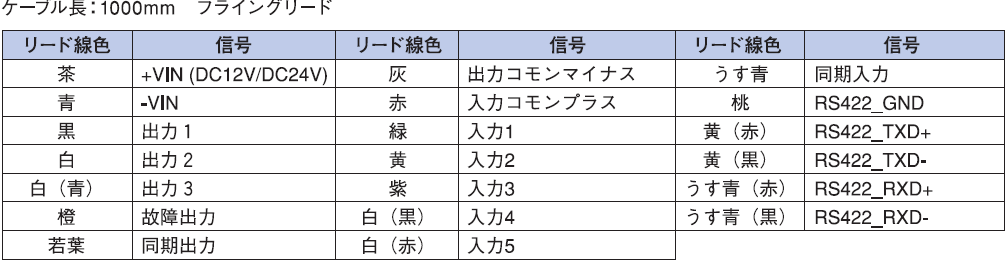

外部接続表

外部接続表
注:ケーブル長:1000mm フライングリード 芯線28AWG 芯線被覆外径0.8mm ケーブル仕上り外形約φ5.3mm
注:()内の色は両面ライン印刷のインクの色を表す
使用しない入力線は、オープンもしくは入力コモンプラス[赤]に接続して下さい。
使用しない出力線は、オープンもしくは出力コモンマイナス[灰]に接続して下さい。
入出力方向は本製品を基準に記載しています

入力と選択エリア

入力と選択エリア
