DMS-GF/HF

DMS-GF/HF CEマーク

光データ伝送装置シリアルタイプ

RS232C、RS422シリアルインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。伝送距離1m、3m、小型。

製品概要

シリアル通信

RS-232C/RS-422のI/Fの信号を光で空間伝送します。全二重双方向通信です。

形式一覧

型式 品コード 変調周波数 伝送距離 インタフェース
DMS-GF1A-02 WDMS186 送信5.5MHz
受信6.0MHz
1m RS-232C
DMS-GF1B-02 WDMS187 送信6.0MHz
受信5.5MHz
DMS-HF1A-02 WDMS188 送信5.5MHz
受信6.0MHz
DMS-HF1B-02 WDMS189 送信6.0MHz
受信5.5MHz
DMS-GF2A-02 WDMS200 送信5.5MHz
受信6.0MHz
3m
DMS-GF2B-02 WDMS207 送信6.0MHz
受信5.5MHz
DMS-HF2A-02 WDMS172 送信5.5MHz
受信6.0MHz
DMS-HF2B-02 WDMS173 送信6.0MHz
受信5.5MHz
DMS-GF1A-12 WDMS175 送信5.5MHz
受信6.0MHz
1m RS-422
DMS-GF1B-12 WDMS176 送信6.0MHz
受信5.5MHz
DMS-HF1A-12 WDMS177 送信5.5MHz
受信6.0MHz
DMS-HF1B-12 WDMS178 送信6.0MHz
受信5.5MHz
DMS-GF2A-12 WDMS201 送信5.5MHz
受信6.0MHz
3m
DMS-GF2B-12 WDMS206 送信6.0MHz
受信5.5MHz


● 取付変換ブラケット (別売り)
種類
DMS-DM変換ブラケット WZ00016 DMの代替としてDMSをお使いの場合の取付変換ブラケットです。

製品仕様

●RS-232Cタイプ
形式 DMS-
GF1A-02
DMS-
GF1B-02
DMS-
HF1A-02
DMS-
HF1B-02
DMS-
GF2A-02
DMS-
GF2B-02
DMS-
HF2A-02
DMS-
HF2B-02
品コード WDMS186 WDMS187 WDMS188 WDMS189 WDMS200 WDMS207 WDMS172 WDMS173
伝送方向 ヘッドオン サイドオン ヘッドオン サイドオン
伝送距離
(最大)
1m 3m
指向角 30°(全角) 5°(全角)
伝送速度 DC~9,600bps
入・出力インタフェース RS-232C
伝送方式 全二重双方向伝送
変調方式 FSK変調
変調周波数 送信
5.5MHz
受信
6.0MHz
送信
6.0MHz
受信
5.5MHz
送信
5.5MHz
受信
6.0MHz
送信
6.0MHz
受信
5.5MHz
送信
5.5MHz
受信
6.0MHz
送信
6.0MHz
受信
5.5MHz
送信
5.5MHz
受信
6.0MHz
送信
6.0MHz
受信
5.5MHz
電源電圧 DC12-24V
C D 出力 NPNトランジスタ オープンコレクタ出力
消費電流 12V時70mA MAX / 24V時50mA MAX
許容周囲照度 4,000lx以下、ただし氷結・結露しないこと
許容周囲温度・湿度 -10~+50℃、85%RH以下
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間
耐衝撃 500m/s2 X、Y、Z各方向 各10回
接続 リード線式(0.2mm2 7芯 シールド線2m長)
質量 約250g
保護構造 IP64(IEC規格)


●RS-422タイプ
形式 DMS-
GF1A-12
DMS-
GF1B-12
DMS
HF1A-12
DMS-
HF1B-12
DMS-
GF2A-12
DMS-
GF2B-12
品コード WDMS175 WDMS176 WDMS177 WDMS178 WDMS201 WDMS206
伝送方向 ヘッドオン サイドオン ヘッドオン
伝送距離(最大) 1m 3m
指向角 30°(全角) 5°(全角)
伝送速度 DC~9,600bps
入・出力
インタフェース
RS-422
伝送方式 全二重双方向伝送
変調方式 FSK変調
変調周波数 送信5.5MHz
受信6.0MHz
送信6.0MHz
受信5.5MHz
送信5.5MHz
受信6.0MHz
送信6.0MHz
受信5.5MHz
送信5.5MHz
受信6.0MHz
送信6.0MHz
受信5.5MHz
電源電圧 DC12-24V
C D 出力 NPNトランジスタ オープンコレクタ出力
消費電流 12V時70mA MAX / 24V時50mA MAX
許容周囲照度 4,000lx以下、ただし氷結・結露しないこと
許容周囲温度・湿度 -10~+50℃、85%RH以下
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間
耐衝撃 500m/s2 X、Y、Z各方向 各10回
接続 リード線式(0.2mm2 7芯 シールド線2m長)
質量 約250g
保護構造 IP64(IEC規格)

外形図

ヘッドオン・サイドオンタイプ

ヘッドオン・サイドオンタイプ

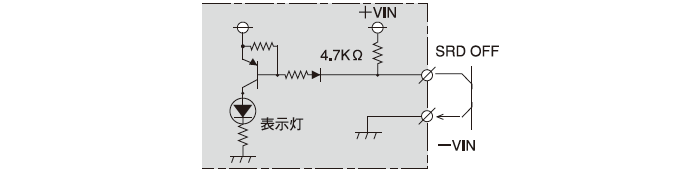

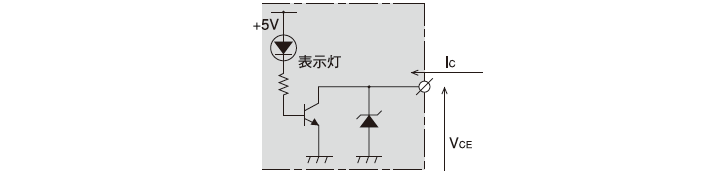

入出力回路

入・出力回路

入・出力回路

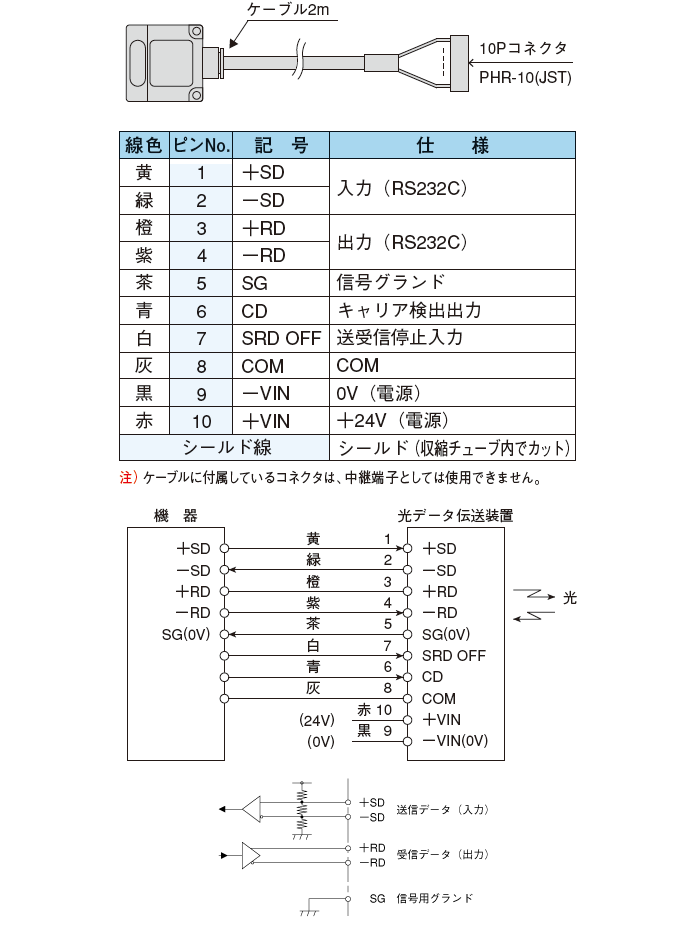

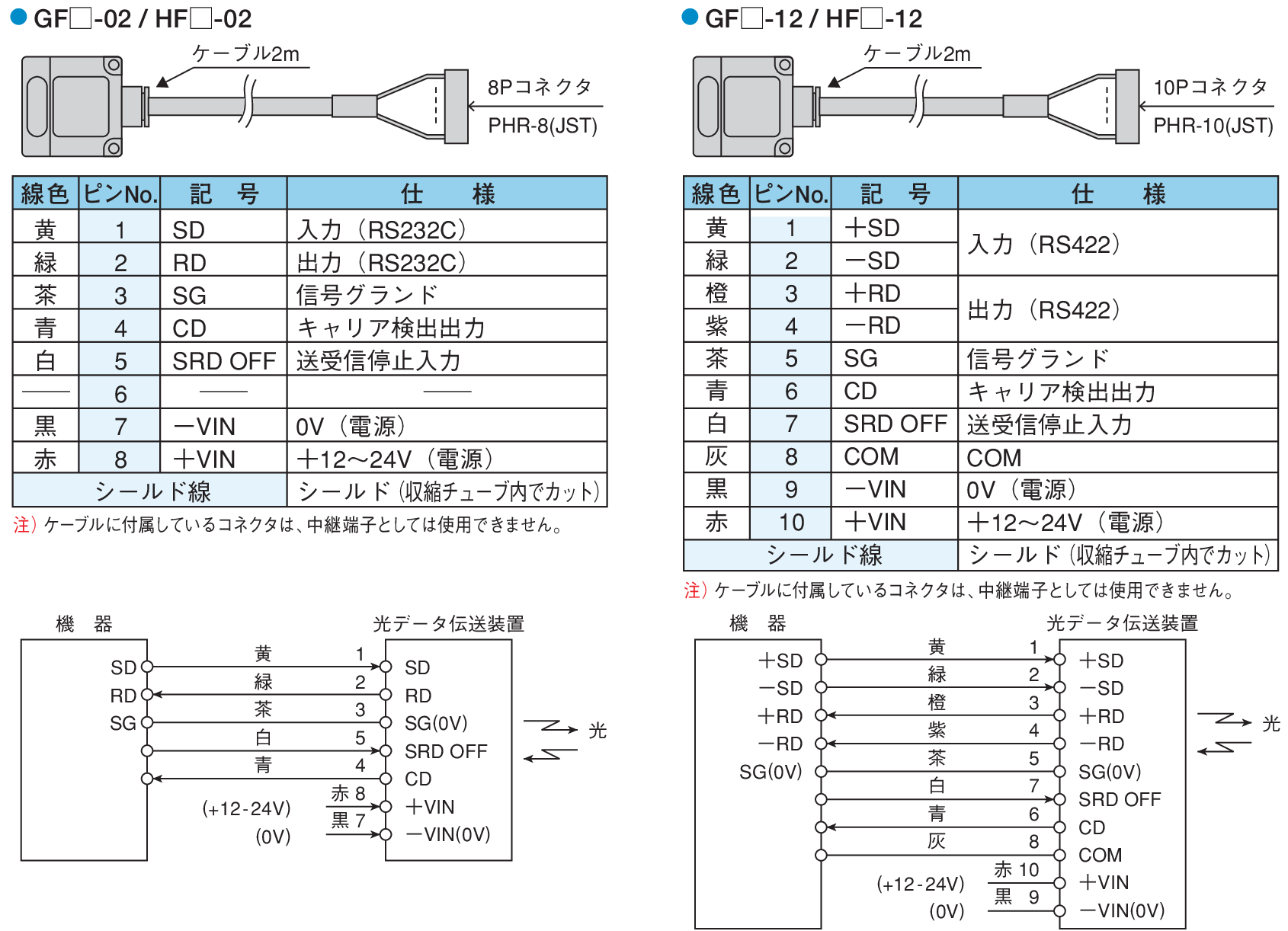

コネクタピンNO.リード線仕様

コネクタピンNO.リード線仕様
ケーブル線仕様 RS232Cタイプ:芯線0.2sq 7芯シールド線 仕上がり外径φ5.5
        RS422タイプ:芯線0.2sq 10芯シールド線 仕上がり外径φ6.5

特性データ

GF1A/HF1A

GF1A/HF1A

GF1B/HF1B

GF1B/HF1B

HF2A

HF2A

HF2B

HF2B

各種ダウンロード

ダウンロードの前に

ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権
  • 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  • 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  • 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  • 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  • 掲載された情報が正確で、有用で、安全であること。
  • 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  • 当ウェブサイトの利用によって起きた一切の損害。

ダウンロード一覧

分類 ファイル名 ファイル
容量
更新日 ダウンロード
マニュアル
DMS-GF/HF1-02(RS232Cタイプ) マニュアル
---
2017-02-15
マニュアル
DMS-GF/HF2-02(RS232Cタイプ) マニュアル
---
2017-02-15
マニュアル
DMS-GF/HF1-12(RS422タイプ) マニュアル
---
2017-02-15
マニュアル
DMS-GF/HF2-12(RS422タイプ) マニュアル
---
2017-02-15
2D CAD
DMS-HF/GF 2DCAD(DXF)
---
2016-04-17
カタログ
DMS-GF/HF 総合カタログ
---
2023-05-24

よくある質問

  • 納入時に白いコネクタがついておりましたが これを使用して接続するのでしょうか。

    納入時には弊社検査用のコネクタがついております。ご使用の際は切り取って任意の加工をお願いいたします。

  • RS-232CタイプとRS-422タイプでの通信は可能ですか?

    通信可能です。
