PRP-100
鉄鋼・クレーンセンサHMPD
こちらの製品は生産・販売を終了しています。
検出エリアが広く、熱材位置制御に最適
製品概要

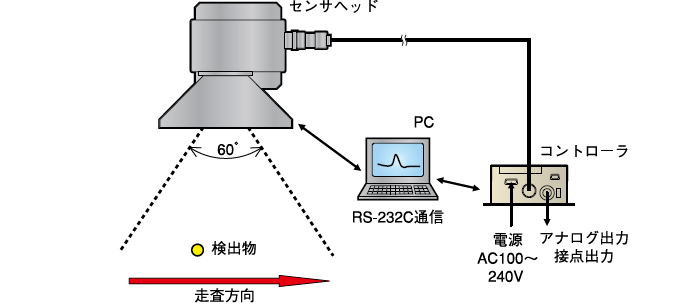

広角の検出エリアを実現
ポリゴンミラーとPbSセルを使用し、広角（60度）の検出エリアを実現しました。
低温鋼材の検出に対応
250℃以上の鋼材の位置が検出可能です。
検出レベルパターンをリアルタイム表示
センサヘッドとコントローラにPCを接続することによりリアルタイムで検出レベルのパターン表示が行えます。また各種設定をPCに保存できるため、コントローラの交換時のメンテナンスが容易です。
ケーブルを200mまで延長可能
センサヘッド・コントローラ間の信号はデジタル化されてRS-422通信対応。
検出アナログ電圧の設定
検出材有りエリアに対してアナログ出力の設定による出力の違い
パソコン設定画面
製品仕様
●システム
●センサヘッド
*別売にて光軸調整器をご用意しています。別途お問い合わせください。
●コントローラ
| 消費電力 | 200VA以下 |
| 検出物体 | 鉄、銅、アルミ(銅、アルミは400℃以上) |
| 最小検出物 | φ5mm以上 |
| 検出距離 | 2m（検出物の材質や大きさにより異なります） |
| 検出温度 | 250～700℃／400～1,300℃(センサ内部のスライドスイッチにて切換え) |
| 受光素子 | PbS |
| ポリゴンミラー | 8面体、φ80mm |
| 回転数 | 1,875rpm |
| モータ | 5相励磁パルスモータ(角度分解能0.32°) |
| 走査角 | 60°(走査角は設定により変更可能) |
| 分解能 | 0.1°(検出分解能は0.72°、演算は0.1°で行います) |
| 精度 | ±0.6°(中心部±15°以内) |
| 走査速度 | 4ms。応答速度は平均回数の設定により変わります。(1～32回) |
| 応答時間 | アナログ電圧出力：最短4ms、最大32msまで設定可 接点出力：10ms以上、無接点出力：2ms以下 |
| 絶縁抵抗 | 20MΩ以上(電源･出力接点―ケース間、1000Vメガーにて) |
| 耐電圧 | AC1,500V 1分間(電源･出力接点―ケース間、カットオフ電流10mA) |
| 耐振動 | 10～55Hz、複振幅1.5mm、X･Y･Z各方向 各2時間 |
| 耐衝撃 | 490m/s2(50G)、X･Y･Z各方向 各3回 |
●センサヘッド
| 形式 | PRP-D100 |
| 電源電圧 | DC24V(コントローラから供給) |
| 据付操作角 | 上下±30°、左右±10°以下 |
| 走査角度 | 最大60°スリットにより小さくすることは可 |
| 冷却 | 工業用冷却水 耐圧490kPa 通水量3～6L／分以上 |
| 防塵 | フード前面にエアーパージ機構、エアー量200L／分以上 |
| 取り付け方向 | 任意 |
| ファインダ | レーザポインタ*を挿入し、検出位置の確認 |
| 感度調整 | スライドスイッチ･自動絞り |
| メンテナンス | 動作チェック(擬似光源点灯 光軸テストスイッチ) |
| パソコンを接続し波形確認 | |
| 接続 | 通信用：9P Dサブコネクタ |
| コントローラ用：専用ケーブル | |
| モータ寿命 | 5年 |
| 使用周囲温度･湿度 | 非水冷時：-20～+40℃、水冷時：0～80℃ 45～85%RH(但し氷結、結露しないこと) |
| 保護構造 | IP64(IEC規格) |
| ケース材質 | アルミ鋳物 |
| 質量 | 10kg以下 |
●コントローラ
| 形式 | PRP-A100 |
| 電源電圧 | AC100～240V 50/60Hz 200VA以下、電圧変動許容範囲AC85～264V(連続入力) |
| 表示 | 出力表示：数字4桁(符号付アナログ出力電圧 0.1V単位) |
| 故障表示：E 1 2 3(1：モーター故障、2：シャッターモーター故障、3：センサ内部温度異常) | |
| アナログ出力 | 絶縁アンプ：出力インピーダンス300Ω以下、分解能：12ビット、最大出力電圧：-10～10V |
| 最低出力電圧･最大出力電圧は設定可能 | |
| 制御出力 | リレー出力：AC250V 3A以下 cosφ=1、DC30V 2A以下 |
| 材有り出力 ･･･1a･1b接点 | |
| 故障出力 ･･･1a･1b接点(モータ停止、内部温度上昇) | |
| アラーム出力･･･1a･1b接点(検出面汚れ、検出物温度低下、熱材の光軸ズレ) | |
| 出力判定値はパソコンで設定可能 | |
| フォトモスリレー出力：AC400V(ピーク値)0.12A以下、リレー出力と同じ | |
| 使用周囲温度･湿度 | -10～+40℃、45～85%RH(但し氷結･結露しないこと) |
| ケース材質 | SPCC鋼板 |
| 質量 | 10kg以下 |
外形図
センサヘッド（(PRP-D100)
コントローラ（PRP-A100)
オプション
| 種類 | 品コード | ケーブル長 |
| PRP-A/Dケーブル | RPRC002 | 25m |
| RPRC004 | 50m | |
| RPRC003 | 100m | |
| RPRC001 | 150m | |
| RPRC005 | 200m |
