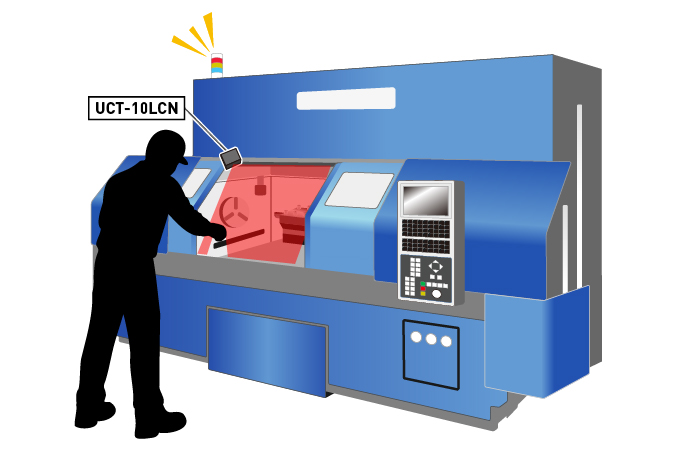

機械開閉時の手の挟み込み防止

シャフト加工機では、カバーを閉める際に作業者の手が機械内部や可動範囲内に残っていると、挟み込み事故が発生する危険があります。
そこで、機械内部にセンサを設置し、設定したエリア内に手や腕が検出された場合はカバーを閉められないように制御することで、安全性の向上を実現しています。

導入事例

シャフト加工機の安全対策として、3D LiDAR「UCT-10LCN」をご採用いただきました。
お客様は、カバー開閉時の手の挟み込みや、稼働中のシャフトとの接触リスクを課題とされていました。
そこで、カバーを閉める前に危険エリア内へ人が残っていないことを確認し、安全を確保したうえで動作させるためにUCT-10LCNを導入いただきました。
光電センサでは監視範囲が不足することから、空間監視が可能なUCT-10LCNをご採用いただいています。
本事例では1レイヤのみを使用し、2D LiDARのように運用しています。
また、カバーの開閉状態に応じて監視エリアを切り替え、開放時は手の侵入検知、閉鎖時は危険エリア内への残留物検知を行うことで、安全性と作業性を両立しています。

(2026年10月16日公開)
