シリアル/パラレル変換機/ISP-A1C

光データ伝送装置

シリアルデータをパラレル出力に、逆にパラレル入力をシリアルデータに変換できます。多数の入出力信号を少数の信号線で伝送することができ、また当社空間光データ伝送装置との組み合わせで、ワイヤレスの信号伝送ができます。従来タイプに比べ、一段と高速伝送になっています。

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • よくあるご質問

商品概要

●1ユニットで入出力とも、各16点までの信号を伝送します。
●ユニットを増設することにより、最大各128点まで拡張することができます。
●62.5kbspの高速伝送ができます。(ただしISP-A1Cのみ)
●35mm幅のDINレールに取付けできます。

用途事例

形式 / 品コード

■本体
形式 品コード 対応機種
ISP-A1C PDMIS01 BWF
ISP-A1C-C WISP003 CWF

■端子台(別売り)
品名 品コード 用途
端子台(1個) WZ00034 入力用、出力用で1台ずつ必要になります

■端子台用ケーブル(別売り)
品名 品コード 用途
端子代用ケーブル(0.5m) PPDM405 端子代用及び、入出力用コネクタ付きケーブルです。
いずれかをお選びください。
端子代用ケーブル(1m) PPDM406
端子代用ケーブル(3m) PPDM407
入出力用コネクタ(一式) PPDMP11 ケーブルを別途でご用意の際、こちらと接続してご使用してください

■増設ケーブル(別売り)
品名 品コード 用途
増設用ケーブル(150mm) PPDM402 基本ユニット(親機)と増設用ユニット(子機)間のローカル通信用ケーブルです。(接続用コネクタ付き)
増設の際は、いずれかをお選びください
増設用ケーブル(300mm) PPDM403
増設用ケーブル(450mm) PPDM404

■光データ伝送用接続用コネクタ(別売り)
品名 品コード 用途
光データ伝送用Dサブコネクタ PPDMP10 ホスト通信用

製品仕様

形式 ISP-A1C(基本・増設共用ユニット) ISP-A1C-C(基本・増設共用ユニット)
接続機種 BWFシリーズ CWFシリーズ
電源電圧 DC18~30V(リップル10%以下)、100mA(フォトカプラインタフェース部除く)
消費電流 入力85mA以下、出力850mA以下
シリアルI/F I/F形式 RS-422、RS-485各1点(ホスト通信:RS-422、ローカル通信:RS-485)
伝送方式 全二重双方向
伝送速度 62.5k/19.2k/9,600/4,800/2,400bps(切換式) 19.2k/9,600/4,800/2,400bps(切換式)
伝送距離 ホスト通信:500m(総延長)、ローカル通信:2m以下(各局間)
パラレルI/F 入力信号点数 16点(ユニットを増設することにより128点まで拡張可)
入力回路 フォトカプラアイソレーション
入力電圧:DC18~30V(使用電源電圧がそのまま内部より供給されます)
入力電流:5mA/1点、85mA/1ユニット
出力信号点数 16点(ユニットを増設することにより128点まで拡張可)及びアラーム出力1点
出力回路 フォトカプラアイソレーション
電圧:DC18~30V(使用電源電圧がそのまま内部より供給されます)
定格電流:50mA/1点、850mA/1ユニット
使用周囲温度・湿度 -10~+50℃、85%RH以下。但し氷結・結露しないこと
接続 電源のみねじ端子、他はコネクタ接続
ケース ABS樹脂(カバー:ポリカーボネート)
質量 約260g

外形図

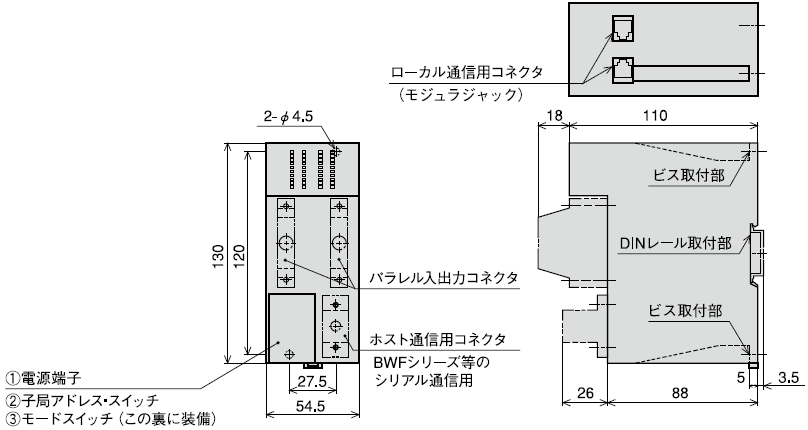

ISP-A1C/ISP-A1C-C 基本・増設共用ユニット

WZ00034 端子台

入出力回路


パラレル入力部

+Vは電源端子+24Vより供給されています。
0Vは電源端子0Vと共通です。

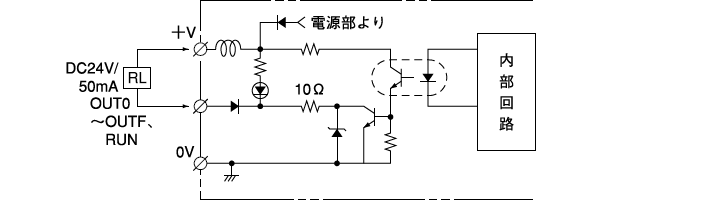

パラレル出力部

+Vは電源端子+24Vより供給されています。
0Vは電源端子0Vと共通です。

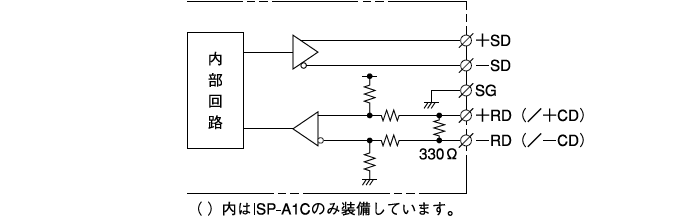

シリアル入・出力部

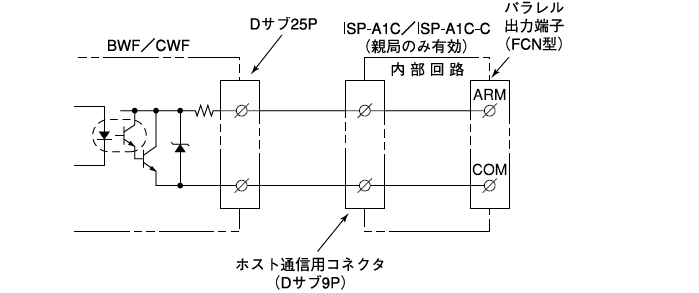

警報出力

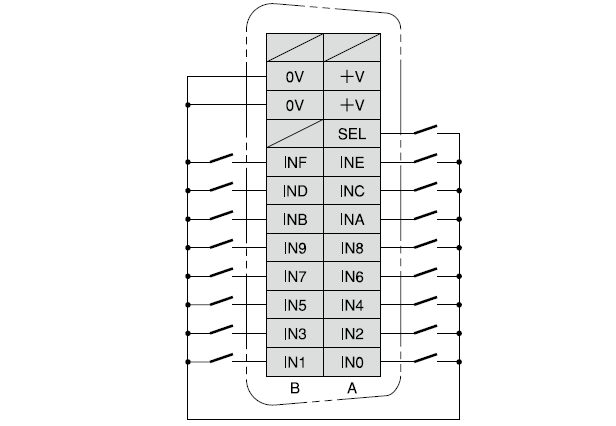

パラレル入力の接続

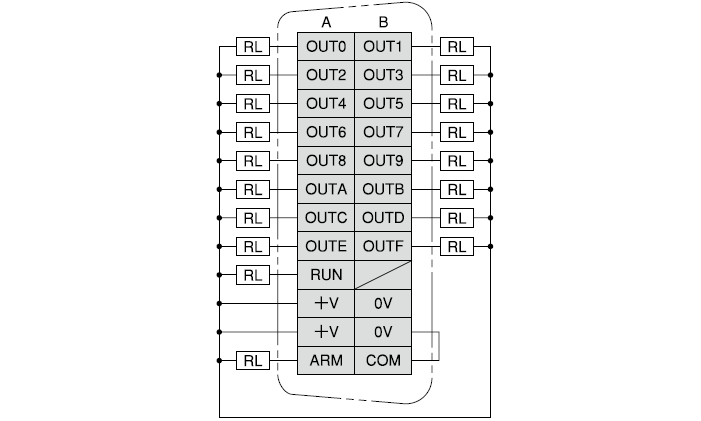

パラレル出力の接続

特性データ(代表例)


オプション / アクセサリ

種類 品コード 用途
端子台(1個) WZ00034 入力用、出力用で1台ずつ必要になります
光データ伝送用Dサブコネクタ PPDMP10 ホスト通信用
端子代用ケーブル(0.5m) PPDM405 端子代用及び、入出力用コネクタ付きケーブルです。
いずれかをお選びください。
端子代用ケーブル(1m) PPDM406
端子代用ケーブル(3m) PPDM407
増設用ケーブル(150mm) PPDM402 基本ユニット(親機)と増設用ユニット(子機)間のローカル通信用ケーブルです。(接続用コネクタ付き)
増設の際は、いずれかをお選びください
増設用ケーブル(300mm) PPDM403
増設用ケーブル(450mm) PPDM404
入出力用コネクタ(一式) PPDMP11 ケーブルを別途でご用意の際、こちらと接続してご使用してください

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ ISP-A1C カタログ 651 kB 2018-06-11 ---
マニュアル ISP-A1C マニュアル 755 kB 2017-02-15 ---
2D CAD ISP-A1C-C マニュアル 643 kB 2017-02-15 ---
2D CAD ISP-A1C 2D CAD 33 kB 2015-04-22 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

BWFの方側だけをISPでパラレル変換することは可能ですか?
両側をISPでパラレルに変換していただく必要がございます。
