光軸チェッカ/UES-930

測域センサ

レーザー測域センサ設置工事の強い味方!
測域センサの走査レーザの照射位置を表示灯で確認します。
測域センサの設置の際、簡単に光軸が調整できます。

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 各種ダウンロード
  • よくあるご質問

商品概要

● 測域センサの走査レーザの照射位置を表示灯で確認。目に見えない赤外レーザの走査位置がわかります
● 測域センサの設置の際、簡単に光軸が調整可能
● 他社の測域センサにも対応

屋外作業での視認性もバッチリ

高輝度赤色LEDを採用しています。

小型・軽量なのでモバイル性も抜群

電源は市販の乾電池なので、いつでもどこでもすぐに使えます。電池を長持ちさせるエコモードを装備しています。

20mmピッチで受光位置を表示

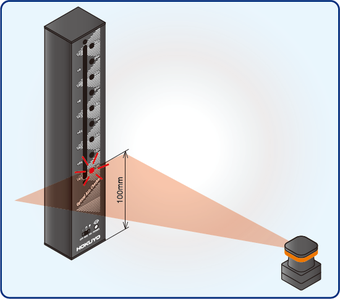

用途事例

測域センサ設置の際の光軸調整

※フラットな場所では直立します。
※センサから遠い距離で使用するとレーザ光芒が広がり、LEDが複数個点灯します。

形式 / 品コード

形式 品コード 電源
UES-930 UUES001 乾電池(9V) 1本

製品仕様

形式 UES-930
電源 乾電池(9V型)1本
電池寿命 通常モード:約2時間半(受光表示4点点灯時)
エコモード:約10時間(受光表示4点点灯時)
消費電流 35mA(LED消灯時)
指向角 上下方向:全角20°
受光距離 30m(UTM-30シリーズ・UXM-30シリーズの場合)
受光波長 750~950nm(感度80%の参考値)
動作モード 電源スイッチによる切換え
 ON:通常モード(屋外用)
 eco:エコモード(LEDへの消費電流を抑えた屋内用)
表示灯 受光表示:赤色9点(20mm間隔で配置)
電源表示(POWER):緑色1点(電源ONまたはエコモード:点灯、バッテリーLOW:点滅)
使用周囲照度 太陽光100,000lx以下
使用周囲温度・湿度 -10~+50℃、85%RH以下。但し結露・氷結しないこと
耐振動 衝撃複振幅1.5mm 10~30Hz X,Y,Z各方向、各2時間
耐衝撃 500m/s2  X,Y,Z各方向、各10回
ケース材質・質量 アルミ、約340g
※但し、太陽光を直接受けた場合、検出距離が短くなる恐れがあります。
 また、ハロゲンランプを使用する場合は、指向角度内で直接受光部にランプの光をあてないでください。

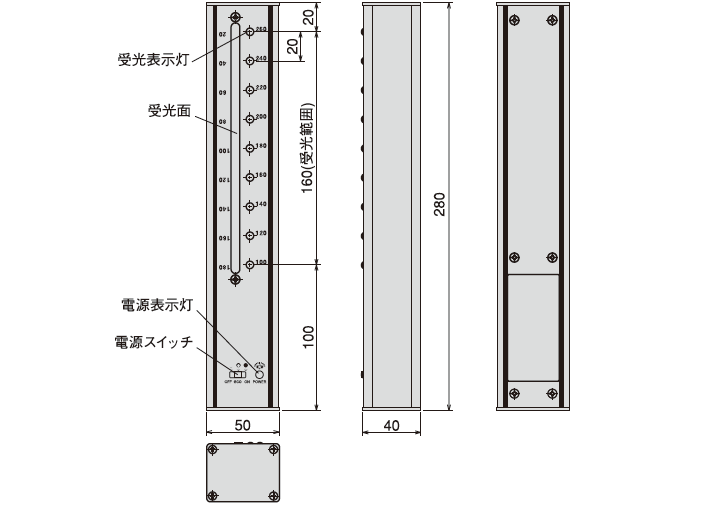

外形図


UES-930

入出力回路


特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ UES-930 カタログ 792 kB 2017-06-26 ---
マニュアル UES-930 マニュアル 691 kB 2017-02-15 ---
2D CAD UES-930 2DCAD(DXF) 8,762 kB 2016-04-17 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

電源はどのように取りますか?
9V形電池です
通常モードとエコモードの違いは?
通常モードはLEDが点灯、エコモードは点滅になることで消費電力を抑えます。 感度は同じです。
