PA-SC3RC/PS-SC2
光電・レーザーセンサ繊維産業用センサ
木材加工、リサイクル、繊維産業などの搬送、集じんダクト内で発生する火花を瞬時に検出できるスパークキャッチャ。周囲照度2ルックスにおいて1.5m離れた位置でφ2mmの線香の明るさを検出できます。
※型式については、型式一覧をご参照ください。
製品概要
特長

混打綿やカードの工程において、原綿に混入している鉄片やクギ、石粒などにより、搬送や集じんダクト内で
火花が発生した場合、その火花を検出して出力します。
装備はセンサとコントローラで構成され、約1.5m離れた位置でφ2mmの線香の明るさをキャッチする能力を
有しています。
火花が発生した場合、その火花を検出して出力します。
装備はセンサとコントローラで構成され、約1.5m離れた位置でφ2mmの線香の明るさをキャッチする能力を
有しています。
他の方式より素早い検知

スパークキャッチャは赤外線を検出する方式なので他の方式に比べると最も早く検知することができます。
紹介動画
形式一覧
型式 | 品コード | 種類 |
PA-SC3RC | PHASC34 | 基本形 |
PS-SC2 | PHSSC21 | 受光形 |
製品仕様
●センサ
●コントローラ
種類 | 受光形 |
形式 | PS-SC2 |
受光素子 | フォトダイオード |
検出エリア | 特性データ参照 |
接続 | ケーブル引出式(2m長、3芯シールド線) |
ケース材質 | アルミ |
取付 | 穴取付、ホルダにより固定 |
質量 | 約300g |
種類 | 基本形 |
形式 | PA-SC3RC |
接続可能台数 | 2台 |
電源電圧 | DC24V(+10%、-10%、リップル10%以下) |
消費電流 | 0.3A以下 |
検出速度 | 0.1m/秒~20m/秒(検出物までの距離30cmにおいて) |
動作モード | 検出時リレー励磁 |
制御出力 | 1cリレー接点(AC250V 3A cosφ=1)及び1aリレー接点(AC250V 1A cosφ=1) |
応答時間 | 40ms以下 |
表示 | 電源表示灯:緑色LED、動作表示灯:赤色LED |
テストボタン | 押すことにより、火花検出時と同様の動作確認ができます。 |
リセットボタン | 押すことにより、動作表示灯が消灯し、出力リレーは復帰します。 |
接続 | ねじ端子(M3) |
使用周囲温度・湿度 | 0~+55℃、35~85%RH。但し氷結・結露しないこと |
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 |
耐衝撃 | 300m/s2 X、Y、Z各方向 各3回 |
ケース材質 | ABS樹脂 |
質量 | 約370g |

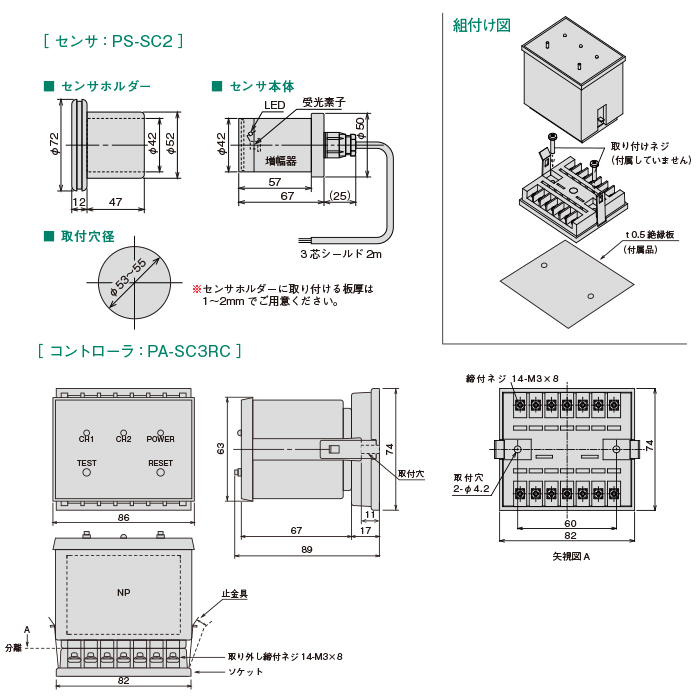

外形図
外径寸法図

特性データ
検出エリア

〔測定条件〕
①電球による測定
電球一照度計間距離30cmにおいて周囲照度(2lx)より0.5lx変化するよう設定した電球をON—OFFさせ測定。
②線香による測定
周囲照度2lxにおいて、約φ2の線香に着火し、遮へい板により遮光→入光になるようにし測定。
①電球による測定
電球一照度計間距離30cmにおいて周囲照度(2lx)より0.5lx変化するよう設定した電球をON—OFFさせ測定。
②線香による測定
周囲照度2lxにおいて、約φ2の線香に着火し、遮へい板により遮光→入光になるようにし測定。
