製品詳細
PRODUCT DETAIL
AC-ZC/ZG/ZH/YC

AC-ZC/ZG/ZH/YC

カウンタ回転式カウンタ
こちらの製品は生産・販売を終了しています。

軸駆動式 最適機種が選べるワイドバリエーション

製品概要

特徴

あらゆる用途に適合する機種が揃っています。目的に応じて最適機種がワイドに選べます。

頑丈な亜鉛ダイカスト製です。長期間にわたって、極めて安定した動作が得られます。

片すべり式リセット機構を採用。リ制御出力用の接点は簡単に取換えられます。

セットに関する故障がほとんどありません。

製品仕様

形式 AC-ZC□5 AC-ZC□X5 AC-ZG□5 AC-YC□5
AC-ZH□5
計数 加算 加減算 加算
桁数 5
計数速度 2,000カウント/分 200カウント/分
許容回転数 2,000rpm ――――――――
回転比 1カウント/1回転(1カウント/0.1回転~1カウント/10回転の範囲で特殊比製作可) 1カウント/1ストローク
軸駆動 Φ6.3h8、 カーボン鋼(リューブライト処理) ――――――――
駆動トルク 23.52mN・m(1カウント/1回転の場合) 137.2mN・m
計数値表示 黒艶消地白文字(高さ6.5mm、 幅5mm)
制御出力 1C接点(2-プリセットカウンタは、1C接点×2)いずれもマイクロスイッチ
接点定格※1 AC250V 5A(抵抗 荷)
動作 プリセット値で動作、 リセットにより復帰
寿命 30万回(定格 荷時)、 150万回(機械的寿命)
リセット 手動リセット(ツマミリセット)
リセット寿命 50万回
積算計 ―――――――――――――――― 総積算計 ――――――――
総積算計 ――――――――――――――― 5桁(1カウント毎に1カウント他、特殊比製作可) ――――――――
リセット : なし、 またはツマミリセット
接続 M3ねじ端子
使用周囲温度・湿度 -10~+55℃、 85%RH以下(ただし氷結しないこと)
絶縁抵抗 50MΩ以上(500Vメガーによる)
耐電圧 1,500VAC 1分間
耐振動 複振幅4mm 16.7Hz。誤動作 :複振幅0.5mm 10~55Hz
耐衝撃 300m/s2。 誤動作 : 50m/s2
取付 据置形(オプション仕様 ─ 埋込形)
ケース・色 亜鉛ダイカスト、 グリーングレー(ハンマーネット)
質量 AC-ZB□5、AC-ZB□X5、AC-YB□5:0.9kg以下
AC-ZC□5、AC-ZC□X5、AC-YC□5: 1.3kg以下
AC-ZG□5: 1.4kg以下
AC-ZH□5: 3kg以下
※負荷により開閉できる接点容量は変わります(例 : 誘導負荷 AC250V 5A、 ランプ負荷 AC250V 1A、 モータ負荷 AC250V 1.5A)。

外形図

AC-ZC□5、AC-ZC□X5右、左駆動

AC-ZC□5、AC-ZC□X5右、左駆動

AC-ZC□5、AC-ZC□X5下駆動

AC-ZC□5、AC-ZC□X5下駆動

AC-ZC□5、AC-ZC□X5後駆動

AC-ZC□5、AC-ZC□X5後駆動

AC-ZG□5、AC-ZG□X5右、左駆動

AC-ZG□5、AC-ZG□X5右、左駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

AC-ZG□5、AC-ZG□X5下駆動

AC-ZG□5、AC-ZG□X5下駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

AC-ZG□5、AC-ZG□X5後駆動

AC-ZG□5、AC-ZG□X5後駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

AC-ZH□5、AC-ZH□X5右、左駆動

AC-ZH□5、AC-ZH□X5右、左駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

AC-ZH□5、AC-ZH□X5下駆動

AC-ZH□5、AC-ZH□X5下駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

AC-ZH□5、AC-ZH□X5後駆動

AC-ZH□5、AC-ZH□X5後駆動
注)本体取付の方法として、A 底面取付 B 背面取付 C 取付補助板付があります。

ラチェット形AC-YC15/ AC-YC35

ラチェット形AC-YC15/ AC-YC35

入出力回路

プリセットカウンタ (AC-ZG□5形)

プリセットカウンタ (AC-ZG□5形)

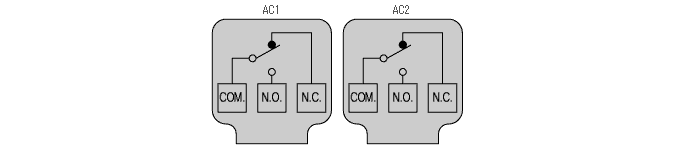

2-プリセットカウンタ AC-ZC□5形、AC-ZC□X5形、 AC-ZH□5形、AC-YC□5形

2-プリセットカウンタ AC-ZC□5形、AC-ZC□X5形、 AC-ZH□5形、AC-YC□5形
