DC-SAN
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
鮮明なLED表示。 不揮発メモリによる計数値記憶
製品概要
特徴
加算式トータルカウンタ
製品仕様
種類 | 加算式トータルカウンタ | |||
形式 | DC-SAN | DC-SAN-H | ||
電源電圧 | AC100~110V (50/60Hz) |
DC12~24V (リップル10%以下) |
AC100~110V (50/60Hz) |
DC12~24V (リップル10%以下) |
許容電圧変動範囲 | -10~+10% | |||
計数速度 | 30Hz以下 | 1kHz以下 | ||
停電記憶機能 | 付 | |||
桁数 | 6桁(ゼロサプレス方式) | |||
取付方法 | パネル埋込み取付け | |||
前面サイズ | 60X35mm | |||
表示 | 7-セグメントLED(高さ6.5mm、幅3.4mm)、ゼロサプレス方式 | |||
最高計数速度 | 30Hz:接点、無接点。最小信号幅 16.7ms メーク比 1:1 | |||
1kHz:無接点。最小信号幅 0.5ms メーク比 1:1 | ||||
リセット | 外部リセット:OFF→ON時、”H”→”L”時リセット(最小リセット時間50ms) | |||
手動リセット:カウンタ前面の押ボタンによる(最小リセット時間50ms) | ||||
計数/リセット入力 | ON時(短絡)インピーダンス(ZON):500Ω以下 | |||
OFF時(開放)インピーダンス(ZOFF):5kΩ以下 | ||||
ON時許容残留電圧:3V以下 | ||||
Z=0Ωの場合の流出電流:約4.5mA | ||||
Z=∞の場合の電圧:約12V | ||||
使用周囲温度・湿度 | -10~+45℃(保存時-20~+55℃)、45~85%RH | |||
停電記憶時間 | 1回当りの記憶時間:約10年間。記憶回数:10万回 | |||
質量 | 約150g | 約100g | 約150g | 約100g |
付属品 | 防塵カバー、取付ワイヤ |
外形図
カウンタ前面
カウンタ側面
パネルカット
入出力回路

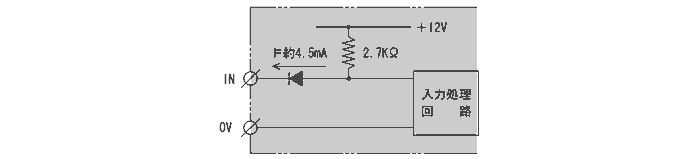

計数、リセット入力部
接続
注1)DC電源用は必ず1番端子に+側を接続してください。
注2)計数、リセットの各入力は、接点、無接点(オープンコレクタ)共通です。配線は2芯シールド線、金属電線管などを用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、平行に配線したりしないよう注意してください。
注3)接続にはM3用圧着端子を使用してください。
注2)計数、リセットの各入力は、接点、無接点(オープンコレクタ)共通です。配線は2芯シールド線、金属電線管などを用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、平行に配線したりしないよう注意してください。
注3)接続にはM3用圧着端子を使用してください。
