DC-NXB-V
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
操作電源=入力電圧 電磁カウンタと同一感覚で使用できます
製品概要
特徴
操作電源入力タイプです。電磁カウンタと同様に所定の電圧をON/OFFさせるだけで計数やリセットが行えます。
プリセット操作は各桁に対応したキーを押すだけです。また10年間の停電記憶機能の装備やAC100~120V/AC200~220V電源の採用など、使いやすく設計されています。
見やすい大型LCD、不要な上位桁の表示をなくしたゼロサプレス方式の採用で、計数値が直続できます。しかもEL(エレクトロルミネッセント)によるバックライトにより、暗い場所でも計数値が読取れます。
高精度デジタルタイマとしても使用できます。
プリセット操作は各桁に対応したキーを押すだけです。また10年間の停電記憶機能の装備やAC100~120V/AC200~220V電源の採用など、使いやすく設計されています。
見やすい大型LCD、不要な上位桁の表示をなくしたゼロサプレス方式の採用で、計数値が直続できます。しかもEL(エレクトロルミネッセント)によるバックライトにより、暗い場所でも計数値が読取れます。
高精度デジタルタイマとしても使用できます。
製品仕様
種類 | 加算式プリセットカウンタ/タイマ | 減算式プリセットカウンタ/タイマ | ||||
形式 | DC-NXB-V | DC-NXB-V5 | DC-NXB-PV | |||
電源電圧 | AC100~120V/ | DC24V(リップル48%以下) | AC100~120V/ | DC24V(リップル48%以下) | AC100~120V/ | DC24V(リップル48%以下) |
AC200~240V | AC200~240V | AC200~240V | ||||
(50/60Hz) | (50/60Hz) | (50/60Hz) | ||||
許容電圧変動範囲 | -15%~+10% | |||||
計数入力論理注1) | 正 | 正 | ||||
バックライト | 付 | |||||
停電記憶機能 | 付 | |||||
桁数 | 6桁(ゼロサプレス方式) | |||||
取付方法 | パネル埋込み取付け | |||||
前面サイズ | 60X60mm | |||||
表示 | ●計数値(計時値)表示:7-セグメントLCD(高さ7.8mm、幅3.5mm)ゼロサプレス方式、ELバックライト付 ●プリセット値表示:7-セグメントLCD(高さ3.5mm、幅1.8mm) ●出力表示・モード表示:LCDキャラクタ |
|||||
計数 | 計数入力論理「正」:OFF→ON時計数、計数入力論理「 」:ON→OFF時計数 | |||||
計数速度 | 20Hz 最小信号幅25ms(ON、OFF比1:1) | |||||
計時 | ONにより計時、OFFにより停止 | |||||
計時単位 | 1MIN、0.1MIN、1SEC、0.1SEC, モード切換えによる | |||||
プリセット | セット時間:プリセット操作完了後2s(各桁ごと)。プリセットキー受付最小時間:80ms | |||||
プリセット/出力数 | 1 | |||||
リセット | 手動リセット:カウンタ前面の押釦による(最小リセット時間:50ms) | |||||
外部リセット:OFF→ON時リセット(最小リセット時間:50ms) | ||||||
自動リセット注2): | ||||||
計数値がプリセット値に達した時、自動リセット(減算式では「0」に達した時、自動リセット) | ||||||
計数(計時)・ | AC100~240V | DC24V | AC100~240V | DC24V | AC100~240V | DC24V |
リセット入力 | (-15~+10%) | (-15~+10%) | (-15~+10%) | (-15~+10%) | (-15~+10%) | (-15~+10%) |
モード | 出力モード(自己保持動作、シングルショット動作) | |||||
カウンタ/タイマモード(カウンタ、分単位タイマ、秒単位タイマ)、単位モード(1単位、0.1単位) | ||||||
いずれもカウンタ前面の埋込キーにより選択、切換え | ||||||
入力信号 | 接点入力(電圧入力式) | |||||
制御出力 | 1Cリレー接点(AC250V、DC220V 2A 125VA、60W) | |||||
遅れ時間:40ms以下 | ||||||
制御出力動作 | 自己保持動作:プリセット値で動作、リセットにより復帰(減算式では「0」で動作、リセットにより復帰) シングルショット動作:プリセット値で動作、一定時間(50ms)後に復帰(減算式では「0」で動作、一定時間後に復帰) |
|||||
タイマ計時誤差 | ±0.5%(総合誤差)※ | |||||
絶縁抵抗 | 100MΩ以上(DC500Vメーガーによる)ただし導電部端子間と露出した非充電金属部間 | |||||
耐電圧 | AC1,500V 1分間 ただし導電部端子間と露出した非充電金属部間 | |||||
耐ノイズ | ノイズシュミレータによる方形波ノイズ(立上り1ns、幅1μs) | |||||
±1kV(電源端子間)±500V(入力端子間)電源同期/位相0~360°毎秒100回 | ||||||
耐振動 | 複振幅4mm 16.7Hz X、Y、Z各方向 各1時間。 | |||||
誤動作:複振幅0.5mm 10~55Hz X、Y、Z各方向 各10分間 | ||||||
耐衝撃 | 300m/s2 X、Y、Z各方向 各5回。 | |||||
誤動作:100m/s2 X、Y、Z各方向 各4回。 | ||||||
出力リレー寿命 | 電気的寿命:50万回以上(DC30V 2A 抵抗 荷時)。機械的寿命:1億回以上 | |||||
停電記憶時間 | 約10年(20℃にて使用時) リチウム電池による | |||||
電源投入時起動時間 | 1s以下 | |||||
使用周囲温度・湿度 | -10℃~+50℃(保存時-20℃~+60℃)、85%RH以下 | |||||
接続 | M3ねじ端子(セルフアップ座金付) | |||||
ケース材質 | ケース:ABS樹脂、防塵カバー:ポリカーボネート | |||||
質量 | 約270g | 約160g | 約270g | 約160g | 約270g | 約160g |
付属品 | 防塵カバー、取付ワイヤ |

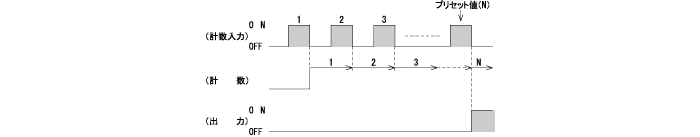

注1)計数入力論理「正」の機種は、入力がOFF→ON時に計数し、同時にOFF→ON時に出力します。
計数入力「負」の機種は、入力がON→OFF時に計数し、同時にON→OFF時に出力します。
注1)シングルショット動作で使用の場合のみ。
計数入力論理「正」の機種
計数入力論理「負」の機種
外形図
カウンタ前面
カウンタ側面
パネルカット
入出力回路
AC電源の場合
DC電源の場合
注1) DC24V電源は必ず1番端子に+側を接続してください。
注2) 接続にはM3用圧着端子を使用してください。
注2) 接続にはM3用圧着端子を使用してください。
