DC-H
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
□48X78mmの小型・短胴ボディにニーズを満載
製品概要
特徴
てい倍機能/分周機能を内蔵、入力信号に対して任意の倍率で計数できます。
シングルショット出力時間は、前面のキー操作により、1ms~2sの間で自由に設定できます。
キープロテクト機能を装備、不用意なタッチによる誤操作が防止できます。
文字高さ12.5mm(6桁タイプは10mm)の高輝度LEDを採用、視認性に優れています。
全機種とも全長78mmの短胴タイプです。
DC12V・50mAのセンサ用電源を内蔵しています。
制御出力に加え、制御出力の手前で動作する予報出力を装備したタイプもラインアップしています(予報出力付)。
シングルショット出力時間は、前面のキー操作により、1ms~2sの間で自由に設定できます。
キープロテクト機能を装備、不用意なタッチによる誤操作が防止できます。
文字高さ12.5mm(6桁タイプは10mm)の高輝度LEDを採用、視認性に優れています。
全機種とも全長78mmの短胴タイプです。
DC12V・50mAのセンサ用電源を内蔵しています。
制御出力に加え、制御出力の手前で動作する予報出力を装備したタイプもラインアップしています(予報出力付)。
製品仕様
●基本タイプ
※1 自動リセットは、シングルショット動作で使用の場合のみ。
注)プリセット値及びシングルショット出力時間は設定完了2秒後に有効となります。
●予報出力付タイプ
※1 予報出力は、いずれのタイプともNPNトランジスタ・オープンコレクタ出力です。
※2 加算計数の場合は、(プリセット1の設定値)-(プリセット2の設定値)で出力します。従ってプリセット2の設定値(設定範囲0~9999)はプリセット値1の設定値より小さい値で設定してください。なお、減算計数の場合は、プリセット2の設定値で出力します。 ※3 動リセットはシングルショット動作で使用の場合のみ。
種類 | 加算/減算切換形プリセットカウンタ | 加算形トータルカウンタ | |||||||
形式 | DC-HB4 | DC-HB6 | DC-HA6 | ||||||
電源電圧 | AC100~240V | DC24V (リップル20%以下) |
AC100~240V (50/60Hz) |
DC24V (リップル20%以下) |
AC100~240V (50/60Hz) |
DC24V (リップル20%以下) |
|||
(50/60Hz) | |||||||||
許容電圧変動範囲 | -15%~+10% | ||||||||
消費電力 | 4VA | 3.6W | 4VA | 3.6W | 4VA | 3.6W | |||
(AC240V時) | (DC24V時) | (AC240V時) | (DC24V時) | (AC240V時) | (DC24V時) | ||||
桁数 | 4桁(ゼロサプレス方式) | 6桁(ゼロサプレス方式) | |||||||
計数 | OFF→ON時、“H"→“L"時計数 | ||||||||
計数方式 | 加算/減算切換式(カウンタ裏面の切換スイッチによる) | 加算 | |||||||
最高計数速度 | 30Hz/5kHz切換式(カウンタ裏面の切換スイッチによる) | ||||||||
プリセット/出力数 | 1 | ―――――― | |||||||
制御出力動作 | 自己保持動作/シングルショット動作切換式 | ―――――― | |||||||
(カウンタ裏面の切換スイッチによる) | |||||||||
てい倍値/ 分周値設定範囲 |
●てい倍値:1~99 ●分周値:0.0001~0.9999 いずれかの選択 |
―――――― | |||||||
表示 | 計数値表示 | 7-セグメント赤色LED | |||||||
サイズ:高さ12.5mm、幅6mm 表示範囲:9999~-999 |
サイズ:高さ10mm、幅4mm 表示範囲:999999~-99999 |
||||||||
設定値表示 | 7-セグメント赤色LED | ||||||||
サイズ:高さ8.3mm、幅4mm 表示範囲:0~9999 |
サイズ:高さ7.5mm、幅3.4mm 表示範囲:0~999999 |
―――――― | |||||||
出力表示 | 赤色LED(出力時点灯) | ―――――― | |||||||
プロテクト表示 | 赤色LED(ロック時点灯) | ―――――― | |||||||
入力信号時間 | 30Hz:接点、無接点。最小信号幅16.7ms(メーク比1:1) | ||||||||
5kHz:無接点。最小信号幅100μs(メーク比1:1) | |||||||||
設定キー受付時間 | 最小50ms 注) | ||||||||
リセット | 外部リセット、手動リセット、自動リセット※1 | 外部リセット、手動リセット | |||||||
外部リセット:OFF→ON時、“H"→“L"時リセット(最小リセット時間:50ms) 手動リセット:カウンタ前面のリセットキーを押すことによりリセット(最小リセット時間:50ms) 自動リセット:計数値がプリセット値(減算計数では「0」)に達したとき、自動的にリセット(リセット時間100μs以下) |
|||||||||
計数禁止 | ONまたは“L”レベルで計数禁止。応答時間:16ms以下(30Hz)、90μs以下(5kHz時) | ||||||||
計数/リセット/ 計数禁止入力 |
ON時(短絡)インピーダンス(ZON):1kΩ以下 OFF時(開放)インピーダンス(ZOFF):5kΩ以下 ON時許容残留電圧:3V以下 Z=0Ωの場合の流出電流:約4.5mA Z=∞の場合の電圧;約12V |
||||||||
制御出力 | 1Cリレー接点 AC250V DC30V 3A cosφ=1 |
NPNオープン コレクタ出力 (40V以下、100mA以下) |
1Cリレー接点 AC250V DC30V 3A cosφ=1 |
NPNオープン コレクタ出力 (40V以下、100mA以下) |
―――――― | ||||
応答時間30Hz時 | 16ms以下 | 10ms以下 | 16ms以下 | 10ms | ―――――― | ||||
応答時間5kHz時 | 6ms以下 | 500μs以下 | 6ms以下 | 500μs以下 | |||||
制御出力動作 | 自己保持動作:プリセット値(減算計数では「0」)で動作、リセットにより復帰 | ―――――― | |||||||
シングルショット動作:プリセット値(減算計数では「0」)で動作、一定時間(1ms~2s可変)後に復帰 | |||||||||
センサ用電源 | DC12V(±10%、リップル5%以下)、50mA | ||||||||
プリセット方法 | カウンタ前面のキー操作による(各桁に対応したプリセットキーを押すごとに゛1゛ずつ 算) | ―――――― | |||||||
プロテクト機能 | カウンタ前面のキー操作による ●プリセットロック:モードキーを押しながら1桁目のプリセットキーを押す。ロック解除も同様の動作 ●リセットロック:モードキーを押しながら2桁目のプリセットキーを押す。ロック解除も同様の動作 |
―――――― | |||||||
シングルショット 時間設定方法 |
カウンタ前面のキー操作による 1. モードキーを押しながら3桁目のプリセットキーを押すと設定モードに移行 2. 各桁に対応したプリセットキーにより時間を設定 |
―――――― | |||||||
てい倍値/ 分周値設定方式 |
カウンタ前面のキー操作による 1モードキーを押しながらリセットキーを 2回押すとオプションモードに移行 2オープンモードの状態で3桁目のプリセットキーを押すと 設定モードに移行 3リセットキーにより、てい倍値設定/分周値設定の切換えを行い、 各桁に対応したプリセットキーにて数値を設定 |
―――――― | |||||||
絶縁抵抗 | 100MΩ以上(DC500Vメガーによる)。ただし導電部端子間と露出した非充電金属部間 | ||||||||
耐電圧 | AC2,000V 1分間。ただし導電部端子間と露出した非充電金属部間 | ||||||||
耐ノイズ | ノイズシミュレータによる方形波ノイズ(立上り1ns、幅1μs) | ||||||||
電源端子間±2kV(電源同期位相0~360°)入力端子±500V(毎秒100回) | |||||||||
静電気耐力 | 10kVただし誤動作は8kV | ||||||||
耐振動 | 耐久:複振幅4mm 16.7Hz X、Y、Z各方向 各1時間。 | ||||||||
誤動作:複振幅0.5mm 10~55Hz X、Y、Z各方向 各10分 | |||||||||
出力リレー寿命 | 電気的寿命:10万回(定格 荷、開閉頻度30回/分) | ―――――― | |||||||
機械的寿命:5,000万回(開閉頻度30回/分) | |||||||||
停電記憶時間 | 1回当りの記憶時間:3,000時間以上(約4ヶ月間)。ただし使用周囲温度20℃時、2次リチューム電池使用 | ||||||||
電源投入時 起動時間 |
1s以下 | ||||||||
使用周囲温度・湿度 | -10℃~+45℃(保存時-20℃~+55℃)、45~85%RH | ||||||||
ケース | ABS樹脂 | ||||||||
質量 | 約120g | ||||||||
付属品 | 取付 |
注)プリセット値及びシングルショット出力時間は設定完了2秒後に有効となります。
●予報出力付タイプ
種類 | 加算/減算切換形プリセットカウンタ(予報出力付) | ||||||||
形式 | DC-HC4-Z1 | DC-HC6-Z1 | |||||||
電源電圧 | AC100~240V (-15%、+10%、 50/60Hz) |
DC24V (-15%、+10%、リップル20%以下) |
AC100~240V (-15%、+10%、 50/60Hz) |
DC24V (-15%、+10%、 リップル20%以下) |
|||||
桁数 | 4桁(ゼロサプレス方式) | 6桁(ゼロサプレス方式) | |||||||
停電記憶機能 | 付 | ||||||||
消費電力 | AC電源タイプ:4VA(AC240V時)、DC電源タイプ:3.6W(DC24V時) | ||||||||
計数方式 | 算/減算切換式(カウンタ裏面のスライドスイッチによる) | ||||||||
入力信号 | 接点入力、無接点入力共用 | ||||||||
計数速度 | 30Hz/3kHz切換式(カウンタ裏面のスライドスイッチによる) | ||||||||
30Hz:接点、無接点。最小信号幅16.7ms(メーク比1:1) | |||||||||
3kHz:無接点。最小信号幅167μs(メーク比1:1) | |||||||||
制御出力動作 | 自己保持動作/シングルショット動作切換式(カウンタ裏面のスライドスイッチによる) ただし予報出力は自己保持動作のみ |
||||||||
制御出力※1 | AC電源タイプ:1Cリレー接点(AC250V 3A、DC30V 3A、cosφ=1) | ||||||||
DC電源タイプ:NPNトランジスタ・オープンコレクタ出力(40V、100mA以下) | |||||||||
応答時間 | 1Cリレー接点:16ms以下(30Hz時)、6ms以下(3kHz時) | ||||||||
NPNトランジスタ・オープンコレクタ出力:10ms以下(30Hz時)、5μs以下(3kHz時) | |||||||||
プリセット方法 | プリセット1(制御出力):各桁に対応したキーにより設定 | ||||||||
プリセット2(予報出力):オプションモードにて設定※2 | |||||||||
てい倍/ 分周値設定範囲 |
●てい倍値:1~99 ●分周値:0.0001~0.9999 いずれかの選択 |
||||||||
リセット | 外部リセット、手動リセット、自動リセット※3 | ||||||||
付属品 | 取付 |
※2 加算計数の場合は、(プリセット1の設定値)-(プリセット2の設定値)で出力します。従ってプリセット2の設定値(設定範囲0~9999)はプリセット値1の設定値より小さい値で設定してください。なお、減算計数の場合は、プリセット2の設定値で出力します。 ※3 動リセットはシングルショット動作で使用の場合のみ。
外形図

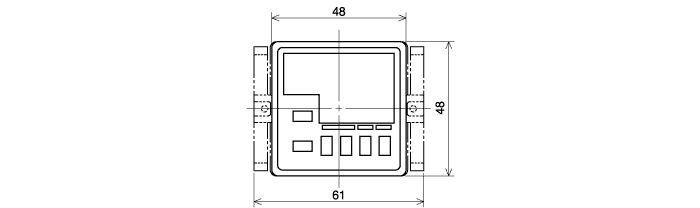

カウンタ前面

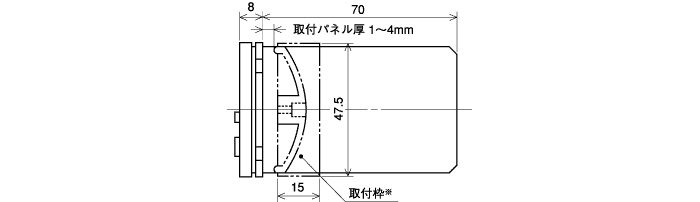

カウンタ側面

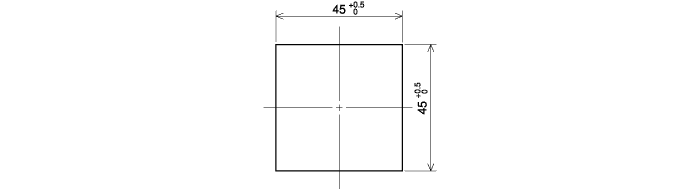

パネルカット
入出力回路

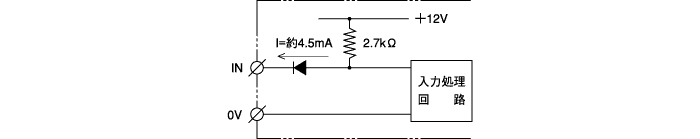

入力部(計数/リセット/計数禁止)

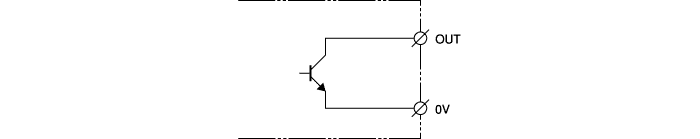

無接点出力部(DC電源タイプ)

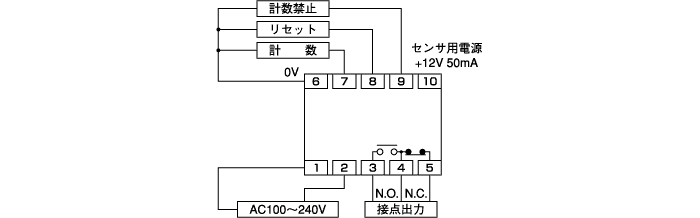

AC電源タイプ
注)センサ用電源は装備していません。
注1)トータルカウンタ(DC-HA6)では、3、4、5番端子は空端子です。
注2)DC電源タイプは、必ず1番端子に+側を接続してください。
注3)計数、リセットなどの各入力は、接点、無接点共通です。配線は2芯シールド線、金属電線管などを用いてできるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしないよう注意してください。
注4)接続にはM3圧着端子を使用してください。
注1)トータルカウンタ(DC-HA6)では、3、4、5番端子は空端子です。
注2)DC電源タイプは、必ず1番端子に+側を接続してください。
注3)計数、リセットなどの各入力は、接点、無接点共通です。配線は2芯シールド線、金属電線管などを用いてできるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしないよう注意してください。
注4)接続にはM3圧着端子を使用してください。

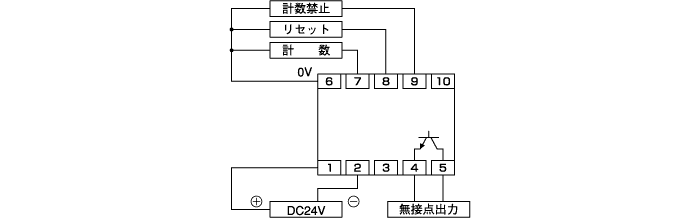

DC電源タイプ
注)センサ用電源は装備していません。
注1)トータルカウンタ(DC-HA6)では、3、4、5番端子は空端子です。
注2)DC電源タイプは、必ず1番端子に+側を接続してください。
注3)計数、リセットなどの各入力は、接点、無接点共通です。配線は2芯シールド線、金属電線管などを用いてできるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしないよう注意してください。
注4)接続にはM3圧着端子を使用してください。
注1)トータルカウンタ(DC-HA6)では、3、4、5番端子は空端子です。
注2)DC電源タイプは、必ず1番端子に+側を接続してください。
注3)計数、リセットなどの各入力は、接点、無接点共通です。配線は2芯シールド線、金属電線管などを用いてできるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしないよう注意してください。
注4)接続にはM3圧着端子を使用してください。
