製品詳細
PRODUCT DETAIL

AC-NS
カウンタ電磁カウンタ
こちらの製品は生産・販売を終了しています。
計数寿命2億カウント、 最高計数速度20Hz
製品概要
高性能、高信頼設計
各機種とも計数寿命2億カウント以上、最高計数速度20Hzの特性をもち、様々な計数管理、計数制御が可能です。
リセットマグネットの加熱防止回路を内臓
誤って長時間通電してもコイルは焼損しません。
AC-NSBA形、AC100V用、AC200V用のみ。
AC-NSBA形、AC100V用、AC200V用のみ。
リセット釦はロック機構付
不用意なタッチによる誤操作が防止できます。
プラグイン機構を採用
配線を外さずにカウンタ本体だけ簡単に取外し可能です。
サージ吸収回路を内臓
AC100V用、AC200V用のみ。但しAC-NSAAは除く。
形式一覧
種類 | 桁数 | 型式 | 電源電圧 | 品コード | |
加算式 トータルカウンタ |
6桁 | 手動 | AC-NSA | AC100V | CNA3016 |
AC200V | CNA3015 | ||||
DC24V | CNA3033 | ||||
電磁/手動 | AC-NSAA | AC100V | CNA3116 | ||
AC200V | CNA3115 | ||||
DC24V | CNA3133 | ||||
加算式 プリセットカウンタ |
手動 | AC-NSB | AC100V | CNB4016 | |
AC200V | CNB4015 | ||||
DC24V | CNB4033 | ||||
電磁/手動 | AC-NSBA | AC100V | CNB4116 | ||
AC200V | CNB4115 | ||||
DC24V | CNB4133 |
製品仕様
種類 | 加算式トータルカウンタ | 加算式プリセットカウンタ | ||||
形式 | AC-NSA・AC-NSAA | AC-NSB・AC-NSBA | ||||
電源電圧 | AC100V(50/60Hz) | DC24V | AC100V(50/60Hz) | DC24V | ||
AC200V(50/60Hz) | AC200V(50/60Hz) | |||||
許容変動率 | -10~+10% | |||||
許容リップル率 | 48%以下(DC電源用) | |||||
サージ対策 | AC100V用、 AC200V用にはサージアブソーバ内蔵(ただしAC-NSAAは除く) | |||||
計数 | 通電時・休止時、 各1/2 カウント | |||||
桁数 | 6桁 | |||||
最高計数速度 | 20Hz | |||||
パルス時間 | 通電時間、 休止時間とも 25ms以上 | |||||
通電時間定格 | 連続定格 | |||||
消費電力 | 4VA | 3W | 6.5VA | 5W | ||
計数寿命 | 2億カウント(累積ミスカウント率 0.001%以下) | |||||
計数表示 | 黒地・白文字(幅2.4mm、 高さ3.4mm) | |||||
プリセット | ――――― | イージプリセット | ||||
制御出力 | ――――― | 1C接点(マイクロスイッチ) | ||||
接点定格※ | ――――― | AC250V 5A(抵抗 荷) | ||||
動作 | ――――― | プリセット値で動作、リセットにより復帰 | ||||
動作遅れ時間 | ――――― | パルス休止後 20ms以下 | ||||
接点寿命 | ――――― | 50万回(定格 荷時) | ||||
リセット | AC-NSA・NSB:手動 AC-NSAA・NSBA:電磁/手動 | |||||
手動リセット | 押ボタンによる(リセットボタンロック機構付) | |||||
電磁リセット | 通電時間定格 : 短時間定格、 最大通電時間60秒 〔AC-NSBA(AC 100V用、 AC 200V用)はコイル過熱防止回路内蔵〕 最小通電時間 : 0.3秒(推奨通電時間 : 0.5~1秒) 通電率 :5%以下(リセットと次のリセットのインターバルは通電時間の20倍以上) 最小リセット間隔 : 20秒(リセットと次のリセットの最小インターバル) 後休止時間 : 0.2秒(リセット後、 次のパルスが入るまでの時間) 消費電力 : 22W以下(DC電源用)、25VA以下(AC電源用) |
|||||
リセット寿命 | 200万回 | |||||
使用周囲温度・ 湿度 |
-5~+40℃、 45~85%RH(但し氷結しないこと) | |||||
絶縁抵抗 | 50MΩ以上(DC500Vメガーによる) | |||||
耐電圧 | AC1,500V 1分間 | |||||
耐振動 | 耐久 : 複振幅4mm 16.7Hz X、Y、Z各方向 各1時間 誤動作 :複振幅0.5mm 10~55Hz X、Y、Z各方向 各10分間 |
|||||
耐衝撃 | 耐久 : 500m/s2 X、Y、Z各方向 各5回 誤動作 : 50m/s2 X、Y、Z各方向 各4回 |
|||||
接続 | M3ねじ端子(セルフアップ座金付) | |||||
取付 | パネル取付(取付保持 により固定) | |||||
取付姿勢 | カウンタを正面より見て上下方向 : -30~+90°、左右方向 : -5~+5°の範囲 | |||||
ケース・色 | 前面 : ABS樹脂(ダークグレー、 ライトグレーの2トーンカラー) ケース : ABS樹脂(ダークグレー) |
|||||
質量 | AC-NSA : 160g AC-NSAA : 200g AC-NSB : 250g AC-NSBA : 290g | |||||
付属品 | 着脱式透明防塵カバー |
また最小適合負荷は最小電力 : 0.8W(30V以下の場合)、 最小電圧 : 6Vです。

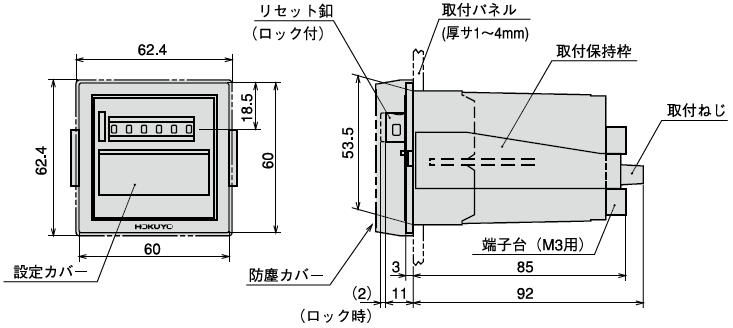

外形図
AC-NSA・AC-NSAA

パネルカット寸法

AC-NSB・AC-NSBA

パネルカット寸法

CB-31 トータルカウンタ用リセット釦付防塵カバー

CB-32 プリセットカウンタ用リセット釦付防塵カバー

BB00001 変換取付け枠

注)AC-SA取付穴パネルを2枚1組にて挟み付けてAC-NSA/NSAAを取付けます。
BB00002 変換取付け枠

注)AC-SB取付穴パネルを2枚1組にて挟み付けてAC-NSB/NSBBを取付けます。
入出力回路
AC-NSA

接続はM3用丸形端子を使用してください。
AC-NSAA

接続はM3用丸形端子を使用してください。
AC-NSB

接続はM3用丸形端子を使用してください。
AC-NSBA

接続はM3用丸形端子を使用してください。
オプション
種類 | 形式 | 品コード | 用途 |
リセットボタン付 防塵カバー |
CB-31 | CB00031 | トータルカウンタ用の防塵カバーです。 |
CB-32 | CB00032 | プリセットカウンタ用の防塵カバーです。 | |
取付変換 | ―――― | BB00001 | AC-SA/SAAの代替品としてAC-NSA/NSAAをお使いの場合、本製品を使用時に取り付けてご使用ください |
BB00002 | AC-SB/SBAの代替品としてAC-NSB/NSBAをお使いの場合、本製品を使用時に取り付けてご使用ください |
