電磁カウンタ/AC-L

カウンタ

小型、低価格カウンタ

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 各種ダウンロード

商品概要

4桁、6桁の低価格カウンタ

計数寿命は1,000万カウント以上

10Hzの計数が可能

さまざまなシーンの計数管理に

工作機械、包装機械、食品加工機械、印刷機械、繊維機械、事務機器、自動販売機、リース機器などの計数管理にご利用頂けます。

用途事例

形式 / 品コード

種類 型式 品コード 電源電圧 桁数
加算式
トータルカウンタ
AC-LA44 CLA4402 AC100V 4桁
CLA4401 AC200V
CLA4418 DC24V
AC-LA64 CLA6402 AC100V 6桁
CLA6401 AC200V
CLA6418 DC24V

製品仕様

種類 加算式トータルカウンタ
形式 AC-LA44 AC-LA64
電源電圧 AC100V AC200V DC24V AC100V AC200V DC24V
許容変動率 -10~+10%
許容リップル率 48%以下(DC電源用)
桁数 4桁 6桁
計数速度 10Hz 通電時間、休止時間とも50ms以上
通電時間定格 連続定格
消費電力 3.6VA 2.1W 3.6VA 2.1W
計数寿命 1,000万カウント以上
リセット 手動(押釦式)
接続 ケーブル式(250mm付属)
使用周囲温度・湿度 -5~+40℃、85%RH以下(但し氷結・結露しないこと)
絶縁抵抗 50MΩ以上(DC500Vメガーによる)
耐電圧 AC1,500V 1分間
ケース材質・色 ABS樹脂・ライトグレー
質量 110g 130g

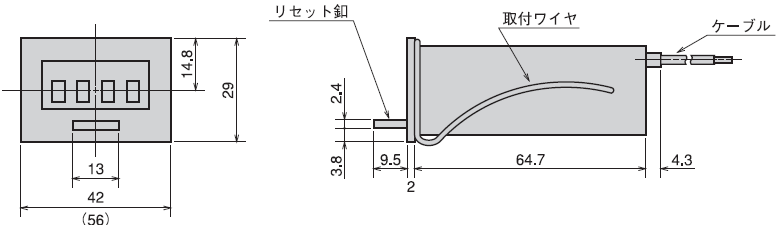

外形図

AC-LA44・AC-LA64

パネルカット寸法

注)()内寸法はAC-LA64形のものです。

入出力回路

特性データ(代表例)

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ AC-L カタログ 662 kB 2017-06-26 ---
マニュアル AC-L マニュアル 365 kB 2017-02-02 ---
2D CAD AC-L 2DCAD 12 kB 2015-04-22 ---
