DC-JB/JC
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
DINサイズ□48に機能満載
製品概要
視認性の良いLCD表示
LED バックライト ホワイト、イエロー
簡単モード／多機能モードの切換機能
詳細設定内容を一目で確認できる表示機能付です。
12桁トータルカウンタ内蔵
1日の生産数、1 月の生産数、1 年の生産数に利用可能。
各出力機能に対応
標準、バッチ、予報、桁上げに対応。
各出力モードに対応
自己保持、ワンショット、一致、比較に対応。
プリスケール機能付
長さ・流量など単位が直読可能です。
各入力モードに対応
加減独立、位相差、加算、減算、加減指令に対応。
CEマーク対応
保護構造IP66 （パネル前面のみ、ゴムパッキン使用時）。
端子カバー付プロテクト構造。
キープロテクト機能を装備し、不用意なタッチによる
誤操作を防止。
形式一覧
| 型式 | 品コード | 電源電圧 | 表示色 | プリセット |
| DC-JB6-AW | GJB6002 | AC100～240V(50/60Hz) | ホワイト | 1 |
| DC-JB6-AY | GJB6001 | イエロー | ||
| DC-JB6-DW | GJB6004 | DC24V(リップル20%以下) | ホワイト | |
| DC-JB6-DY | GJB6003 | イエロー | ||
| DC-JC6-AW | GJC6002 | AC100～240V(50/60Hz) | ホワイト | 2 |
| DC-JC6-AY | GJC6001 | イエロー | ||
| DC-JC6-DW | GJC6004 | DC24V(リップル20%以下) | ホワイト | |
| DC-JC6-DY | GJC6003 | イエロー |
製品仕様
| 種類 | 1プリセットカウンタ | 2プリセットカウンタ | |||||||
| 形式 | DC-JB6-AW | DC-JB6-AY | DC-JB6-DW | DC-JB6-DY | DC-JC6-AW | DC-JC6-AY | DC-JC6-DW | DC-JC6-DY | |
| 電源電圧 | AC100～240V（50/60Hz) | DC24V（リップル20％以下） | AC100～240V（50/60Hz) | DC24V（リップル20％以下） | |||||
| 許容電圧変動範囲 | DC24V時±10％、AC85～250V | ||||||||
| 消費電力 | 4VA※1（AC240V時） | 1W（DC24V時） | 5VA※1（AC240V時） | 1W（DC24V時） | |||||
| 桁数 | 6桁、表示範囲-99999～999999（トータルカウンタの場合、表示12桁） | ||||||||
| 停電記憶機能 | EEP-ROM（書き換え回数10万回以上） | ||||||||
| 計数速度 | 30Hz／5kHz切換式 | ||||||||
| 30Hz ： 接点、 無接点。 最小信号幅16.7ms（メーク比 1：1） | |||||||||
| 5kHz ： 無接点。 最小信号幅100μs（メーク比 1：1） | |||||||||
| リセット | 外部リセット（最小リセット時間：50ms）、 手動リセット、 自動リセット | ||||||||
| プリスケール | 0.001～9.999 | ||||||||
| 小数点位置 | 下4桁 | ||||||||
| ワンショット時間 | 0.005～9.999s | ||||||||
| 表示 | 7セグメントLCD（LEDバックライト） | ||||||||
| ●計数値表示：高さ9.5mm、幅3.97mm | |||||||||
| ●プリセット値表示：高さ6.5mm、幅2.72mm | |||||||||
| 表示色 （計数部） |
ホワイト | イエロー | ホワイト | イエロー | ホワイト | イエロー | ホワイト | イエロー | |
| 入力モード | 加減独立／位相差／加算／減算／加減指令 | ||||||||
| 出力動作 | ワンショット・リターン／自己保持・フリー／ワンショット・フリー／ | ||||||||
| 一致・フリー／比較・フリー | |||||||||
| カウンタモード | 標準／桁上げ | 標準／バッチ／予報 | |||||||
| 入力信号 | 接点またはオープンコレクタ接続 | ||||||||
| ON時（短絡）のインピーダンス：1kΩ以下 | |||||||||
| OFF時（開放）のインピーダンス：100kΩ以上 | |||||||||
| 短絡時の流出電流：約4mA | |||||||||
| 制御出力 | トランジスタ出力（NPNオープンコレクタ）：100mA以下、40V以下 | ||||||||
| 接点出力［1c・1a※2］：AC250V／DC30V 3A 抵抗 荷（cosΦ＝1） | |||||||||
| センサ用電源 | DC12V、50mA※3 | ―――― | DC12V、50mA※3 | ―――― | |||||
| 使用周囲温度・湿度 | -10～+50℃（保存時-25～+55℃）、 35～85％RH | ||||||||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガーによる）。ただし導電部端子間と露出した非充電金属部間 | ||||||||
| 耐電圧 | AC2,000V 1分間。 ただし導電部端子間と露出した非充電金属部間 | ||||||||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（立上り1ns、 幅1μs）。コモンモード2kV | ||||||||
| 静電気耐力 | 10kVただし誤動作は8kV | ||||||||
| 耐振動 | 複振幅4mm 16.7Hz X、Y、Z各方向 各1時間。誤動作：複振幅0.5mm 10～55Hz X、Y、Z各方向 各10分 | ||||||||
| 耐衝撃 | 294m／s2 X、Y、Z各方向 各3回。 誤動作：98m／s2 X、Y、Z各方向 各3回 | ||||||||
| 出力リレー寿命 | 電気的寿命 ： 10万回（定格 荷、 開閉頻度30回／分） 機械的寿命 ： 5,000万回（開閉頻度30回／分） |
||||||||
| 電源投入時 起動時間 |
2.5s以下 | ||||||||
| 保護構造 | IP66（IEC規格。ただしカウンタ前面のみ、ゴムパッキン使用時に限る） | ||||||||
| 適用規格 | EMC | EMI［EN61000-6-4］：EN55011 classA EMS［EN61000-6-2］：EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-11 |
|||||||
| LVD | EN61010-1：汚染度2 | ||||||||
| ケース材質 | ポリカーボネート | ||||||||
| 質量 | 約120g | ||||||||
| 付属品 | 取付フック、ゴムパッキン、端子カバー締付ビス（M3×8 Pタイト） | ||||||||
※2．1aリレーはDC-JC6-AY／DC-JC6-AWのみ搭載しています。
※3. 電源をAC120V以下で使用の場合、100mA外部供給可能です。

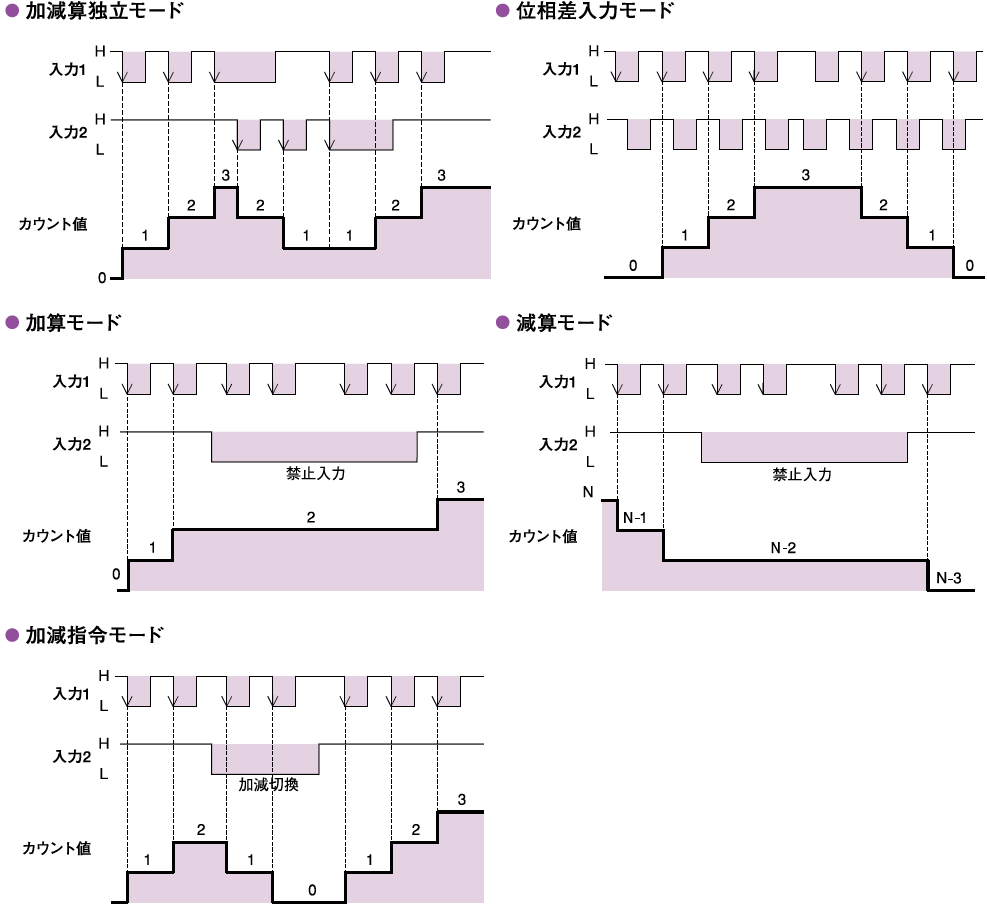

動作モード（入力モードとカウント値）

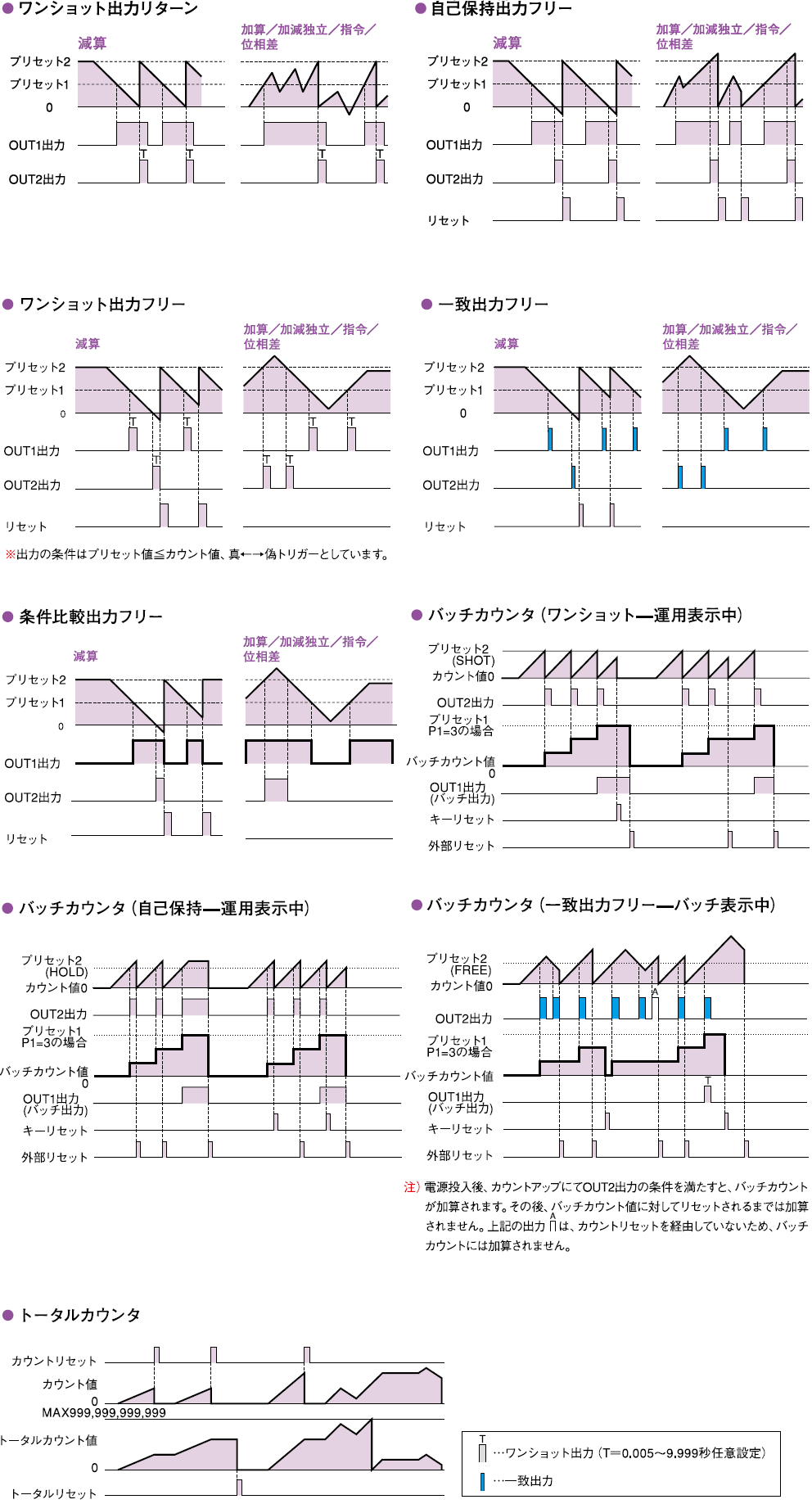

動作モード（入・出力モードと動作）

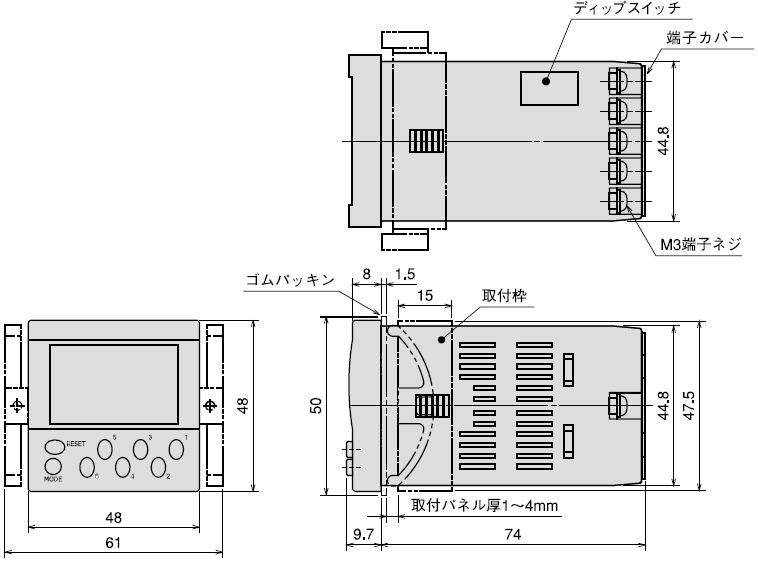

外形図
DC-JB・DC-JC

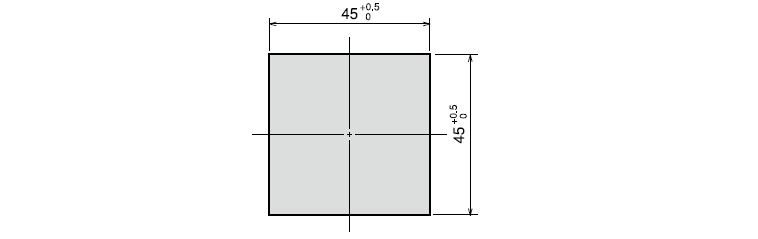

パネルカット寸法

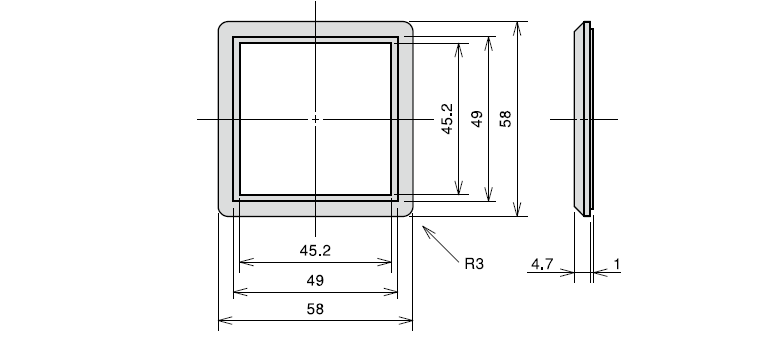

GZ00003 変換取付け枠

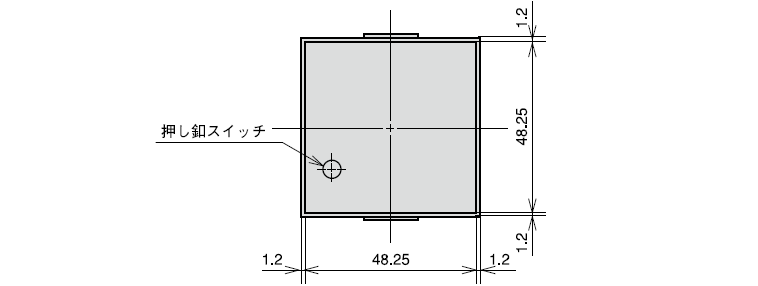

GZ0000７ リセット釦付防塵カバー
入出力回路
入力部（計数1／計数2／リセット）
接点出力部
無接点出力部
AC電源タイプ接続
※DC-JCの場合。
DC-JBは10：無接点出力1、12：無接点出力2
DC電源タイプ接続
注）センサ用電源は装備していません。
6番端子（0V）と１番端子（電源マイナス）は内部で短絡して
います。
（注意事項）
①空端子を中継端子として使用しないでください。
②計数、リセットの各入力は、接点、無接点共用です。各入出力端子への接続には2芯シールド線、金属電線管などを 用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしない
ように注意してください。 ③接続にはM3用圧着端子を使用してください。
④DC-JB（1プリセットタイプ）とDC-JC（2プリセットタイプ）とでは、出力1の機能が異なります。 DC-JB：桁上げ出力、DC-JC：標準出力・バッチ出力・予報出力（カウンタモードにより異なります）。 出力2は、DC-JB、DC-JC共に標準出力です（標準出力とは、プリセット出力のことです）。
①空端子を中継端子として使用しないでください。
②計数、リセットの各入力は、接点、無接点共用です。各入出力端子への接続には2芯シールド線、金属電線管などを 用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしない
ように注意してください。 ③接続にはM3用圧着端子を使用してください。
④DC-JB（1プリセットタイプ）とDC-JC（2プリセットタイプ）とでは、出力1の機能が異なります。 DC-JB：桁上げ出力、DC-JC：標準出力・バッチ出力・予報出力（カウンタモードにより異なります）。 出力2は、DC-JB、DC-JC共に標準出力です（標準出力とは、プリセット出力のことです）。
オプション
| 種類 | 品コード | 用途 |
| 取付変換 | GZ00003 | DC-NXBシリーズ等、前面サイズ60□の代替としてDC-JB/JCをお使いの場合、本製品を使用時に取り付けてご使用ください |
| 軟質防塵カバー | GZ00006 | 軟質タイプの防塵カバーです。リセットボタンはありません。 |
| リセットボタン付き 防塵カバー |
GZ00007 | カバーを外すことなくリセットできます。 |
GZ00003 変換取付け枠
GZ0000７ リセット釦付防塵カバー
