製品詳細
PRODUCT DETAIL

AC-ZB
カウンタ回転式カウンタ
こちらの製品は生産・販売を終了しています。
軸駆動式のロングセラー機種
製品概要
頑丈な亜鉛ダイカスト製
長期間にわたって、極めて安定した動作が得られます。
片すべり式リセット機構を採用
リセットに関する故障がほとんどありません。
形式一覧
種類 | 軸方向※1 | 回転方向※2 | 型式 | |
基本形 | 加減算形 | |||
プリセットカウンタ | 右 | 時計 | AC-ZB15 | AC-ZB1X5 |
反時計 | AC-ZB25 | AC-ZB2X5 | ||
左 | 反時計 | AC-ZB35 | AC-ZB3X5 | |
時計 | AC-ZB45 | AC-ZB4X5 |

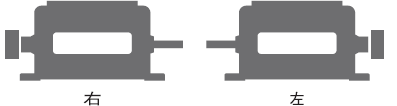

①軸方向

カウンタの正面より見ての軸方向です。

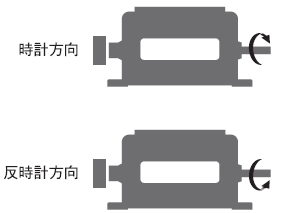

②回転方向

軸に向かっての回転方向です。加減算形はその方向に軸を回転させると加算計算する方向で表しています。
製品仕様
形式 | AC-ZB□5 | AC-ZB□X5 | ||
計数 | 加算 | 加減算 | ||
桁数 | 5 | |||
計数速度 | 2,000カウント/分 | |||
許容回転数 | 2,000rpm | |||
回転比 | 1カウント/1回転 | |||
軸駆動 | Φ6.3h8、 カーボン鋼(リューブライト処理) | |||
駆動トルク | 23.52mN・m(1カウント/1回転の場合) | |||
計数値表示 | 黒艶消地白文字(高さ6.5mm、 幅5mm) | |||
制御出力 | 1C接点マイクロスイッチ | |||
接点定格※1 | AC250V 5A(抵抗 荷) | |||
動作 | プリセット値で動作、 リセットにより復帰 | |||
接点寿命 | 30万回(定格 荷時)、 150万回(機械的寿命) | |||
リセット | 手動リセット(ツマミリセット) | |||
リセット寿命 | 50万回 | |||
接続 | M3ねじ端子 | |||
使用周囲温度・湿度 | -10~+55℃、 85%RH以下(ただし氷結しないこと) | |||
絶縁抵抗 | 50MΩ以上(500Vメガーによる) | |||
耐電圧 | AC1,500V 1分間 | |||
耐振動 | 複振幅4mm 16.7Hz 誤動作 :複振幅0.5mm 10~55Hz | |||
耐衝撃 | 300m/s2 誤動作:50m/s2 | |||
取付 | 据置形(オプション仕様 ─ 埋込形) | |||
ケース・色 | 亜鉛ダイカスト、 グリーングレー(ハンマーネット) | |||
質量 | 0.9kg以下 |

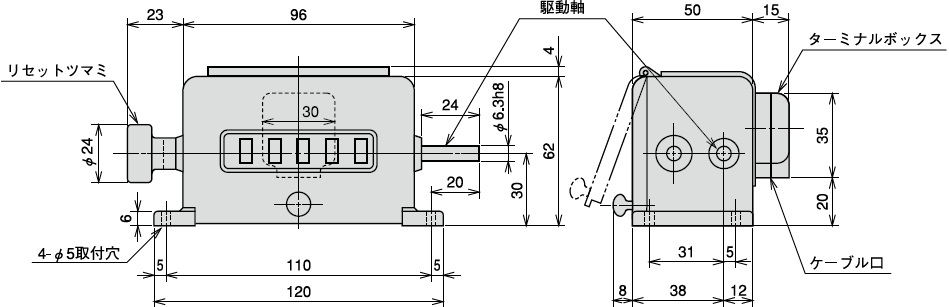

外形図
右、左駆動

※この外形図は右駆動です。左駆動は左右対称となります。
入出力回路
接続図
