LXA
光電・レーザーセンサ変位センサ
こちらの製品は生産・販売を終了しています。
高感度リニアイメージセンサと電子シャッター(自動調光制御)の採用で超高精度測定を実現!

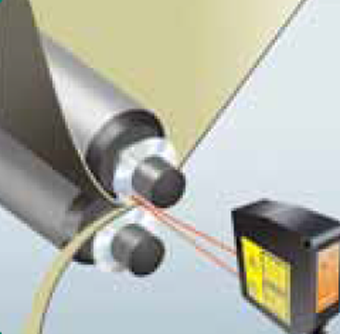

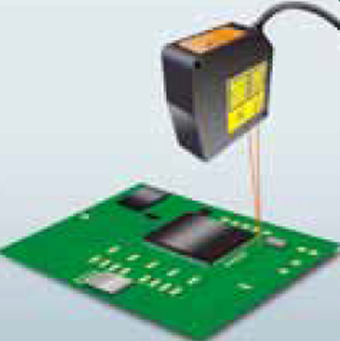

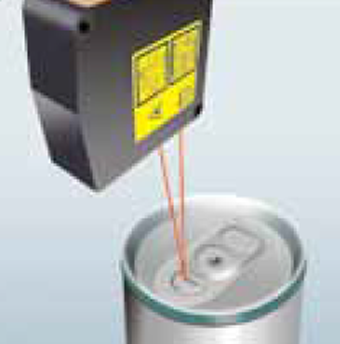

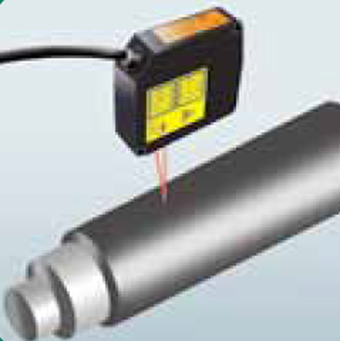

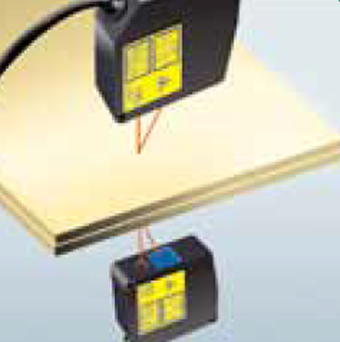

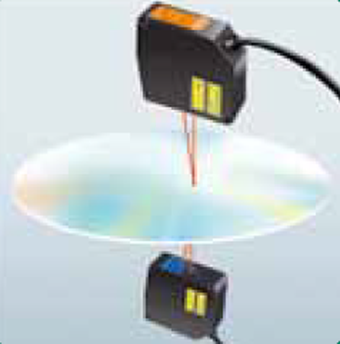

製品概要
高感度リニアイメージセンサ採用
リニアリティー±0.1%F.Sを実現しました。
電子シャッター(自動調光制御)採用
ワークの色や光沢、材質の影響を少なくしました。
シンプルボタン・カラー液晶採用
簡単操作を徹底追求しました。
操作性をUP
アンプユニットは、コントローラとモニターを一体化しているので操作性も抜群です。
サンプリング周期100μsの高速変位センサ
独立した5系統コンパレータ出力を装備
8チャネルのバンク機能搭載
保護構造IP67のセンサヘッド
形式一覧
センサヘッド
アンプユニット
型式 | 品コード | 光学方式 | 分解能 | 測定範囲 | スポット径 |
HXA-25KL | VHXA001 | 正反射 | 0.1μm | 25mm±1mm | 約25×35μm |
HXA-30K | VHXA002 | 拡散反射 | 1μm | 30mm±5mm | 約30×100μm |
HXA-85K | VHXA003 | 3μm | 85mm±20mm | 約70×290μm | |
HXA-350K | VHXA004 | 40μm | 350mm±100mm | 約300×700μm |
型式 | 品コード | 種類 | |||
LXA-DCL | VLXA001 | 超高精度センサヘッド(HXA-25KL)用アンプユニット | |||
LXA-DC | VLXA002 | 高精度センサヘッド(HXA-30K/85K/350K)用アンプユニット |
製品仕様
●センサヘッド
※1.測定中心にて中心強度1/e2(13.5%)で定義しています。
規定のスポットサイズ以外にも漏れ光があり、検出距離付近の周囲に反射率の高いものがある場合、その影響を受ける場合があります。
※2.平均回数256回(専用アンプユニットにて)、白セラミック測定時の値です(XHA-25KLはガラス測定時)。
※3.平均回数256回(専用アンプユニットにて)、測定中心での代表的な値です。対象物により変化する場合があります。
●アンプユニット
種類 | 超高精度 | 高精度 | 高精度 | 高精度 | |
短距離タイプ | 中距離タイプ | 長距離タイプ | |||
形式 | HXA-25KL | HXA-30K | HXA-85K | HXA-350K | |
品コード | VHXA001 | VHXA002 | VHXA003 | VHXA004 | |
光学方式 | 正反射 | 拡散反射 | |||
測定範囲 | 25mm±1mm | 30mm±5mm | 85mm±20mm | 350mm±100mm | |
光源 | 赤色半導体レーザ 650nm | ||||
レーザクラス | IEC/JISクラス1 | IEC/JISクラス2 | |||
最大出力 | 390μW | 1mW | |||
レーザ寿命 | 約50,000時間(40℃にて) | ||||
スポット径※1 | 約25×35μm | 約30×100μm | 約70×290μm | 約300×700μm | |
直線性※2 | ±0.1%F.S | ||||
分解能※3 | 0.1μm | 1μm | 3μm | 40μm | |
温度特性 | ±0.01%FS/℃ | ||||
表示灯 | レーザ放射表示灯 | 緑LED(レーザ放射中に点灯) | |||
測定範囲表示灯 | 赤LED(近距離側)、橙LED(測定中心)、緑LED(遠距離側) | ||||
赤緑交互点滅(測定範囲外及び測定不能時) | |||||
接続 | コネクタ式 | ||||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | ||||
使用周囲温度・湿度 | -10~+45℃(保存時-20~+60℃)、35~85%/RH(保存時35~85%/RH)。但し氷結・結露しないこと | ||||
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向 各2時間 | ||||
耐衝撃 | 498m/s2、X・Y・Z各方向 各3回 | ||||
耐電圧 | AC1000V 1分間 | ||||
絶縁抵抗 | 20MΩ(DC500V)以上 | ||||
保護構造 | IP67(IEC規格) | ||||
ケース材質 | 本体:アルミダイカスト、窓:ガラス | ||||
質量 | 250g(ケーブル含む) | ||||
ケーブル延長 | 延長ケーブル(別売)にて最大10mまで可 | ||||
付属品 | 取付ネジ(M4×35) |
規定のスポットサイズ以外にも漏れ光があり、検出距離付近の周囲に反射率の高いものがある場合、その影響を受ける場合があります。
※2.平均回数256回(専用アンプユニットにて)、白セラミック測定時の値です(XHA-25KLはガラス測定時)。
※3.平均回数256回(専用アンプユニットにて)、測定中心での代表的な値です。対象物により変化する場合があります。
●アンプユニット
種類 | 超高精度センサヘッド | 高精度センサヘッド |
(HXA-25KL)用アンプユニット | (HXA-30K/85K/350K) | |
用アンプユニット | ||
形式 | LXA-DCL | LXA-DC |
品コード | VLXA001 | VLXA002 |
電源電圧 | DC12~24V ±10% | |
消費電流 | 270mA DC24V時(センサヘッド2台、アナログ出力電流含む) | |
センサヘッド接続台数 | 最大2台 | |
サンプリング周期 | 100μs | |
温度特性 | ±0.01% F.S/℃ | |
制御出力 | NPNオープンコレクタ出力 100mA DC24V以下(残留電圧 1.8V以下)。 | |
5出力(独立設定可)、ヒステリシス設定可。 | ||
アナログ出力 | 電圧出力:±5V/F.S(出力インピーダンス100Ω、分解能1mV) | |
電流出力:4~20mA/F.S( 荷インピーダンス300Ω以下、分解能1.5μA) | ||
アラーム出力 | NPNオープンコレクタ出力 100mA DC24V以下(残留電圧 1.8V以下) 。ヘッドが測定不能状態の時ON | |
バンク入力 | GNDに接続でON。8バンク(測定条件設定8パターン登録・切換え可能) | |
ホールド入力 | GNDに接続でON。レーザOFFもしくは測定値ホールド(メニューにて設定) | |
ゼロリセット入力 | GNDに接続でON。ヘッドA測定値/ヘッドB測定値/演算値のゼロリセットが可能 | |
副機能 | 平均回数設定、フィルタ設定(周波数設定)、演算機能設定、ホールド設定、アラーム時測定値設定、ヒステリスシス設定、アナログ出力設定、センサヘッド感度設定、タイマ設定、メモリ設定、バンク設定、オートゼロリセット | |
回路安定時間 | 5min以下 | |
表示 | LCDディスプレイ | |
接続 | 端子台式 | |
使用周囲温度・湿度 | -10~+45℃(保存時-20~+60℃)、35~85%/RH(保存時35~85%/RH)。但し氷結・結露しないこと | |
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向 各2時間 | |
耐衝撃 | 196m/s2、X・Y・Z各方向 各3回 | |
耐電圧 | AC1000V 1分間 | |
絶縁抵抗 | 20MΩ(DC500V)以上 | |
保護構造 | IP20(IEC規格) | |
ケース材質 | 本体:ポリカーボネート 端子台:ナイロン66 | |
質量 | 240g(端子台含む) | |
付属品 | 端子台 |
アンプユニットの各部名称

アンプユニット操作部の機能

外形図
センサヘッドHXA-25KL

センサヘッドHXA-30K/85K/350K

※1 HXA-30Kの値です。HXA-85Kは42.3、HXA-350Kは50となります。
※2 HXA-30K/85Kの値です。HXA-350Kは27となります。
※2 HXA-30K/85Kの値です。HXA-350Kは27となります。
アンプユニット

入出力回路
【入力回路】バンク入力、ホールド入力、ゼロリセット入力

【出力回路】制御出力、アラーム出力

【出力回路】アナログ出力(A/B)

接続

オプション
種類 | 形式 | 品コード | ケーブル長 |
延長ケーブル | IXA-CNC-02 | VLXA001 | 2m |
