製品詳細
PRODUCT DETAIL
VMH-200
鉄鋼・クレーンセンサHMPD
CMOSカメラ方式HMPD。750℃以上の熱材の位置検出が可能。棒鋼、線材の圧延工程でのループ制御に使用します。
2020年10月VMH-KZ20を設計変更、視野が700㎜×(距離)mから800㎜×(距離)mに変更しました。
2026年3月受注終了
製品概要
CMOSカメラ方式を採用
CMOSカメラ方式を採用し
1台のコントローラに2台のカメラが接続できます。
1台のコントローラに2台のカメラが接続できます。
現在のアナログ値を直読
コントローラの7セグメントLEDで
アナログ出力をデジタル表示します。
アナログ出力をデジタル表示します。
受光レベルの確認や外乱光のチェックも
調整用PCを接続することにより
メンテナンスモードでカメラの波形を表示できます。
メンテナンスモードでカメラの波形を表示できます。
使用例
製品仕様
●カメラ2020年10月VMH-KZ20を設計変更、視野が700㎜×(距離)mから800㎜×(距離)mに変更しました。
●コントローラ
●ケーブル
形式 | VMH-KZ22 | |
電源電圧 | コントローラから供給 | |
検出物体 | 熱材750℃以上の熱材 | |
最小検出物 | 検出視野×4/2,048 | |
受光素子 | 2,048bit CMOSイメージセンサ | |
検出視野 | 800mm×(距離)m | |
分解能 | 検出視野×1/2,048 | |
走査周期 | 3ms/6ms(切換えにより選択) | |
使用周囲温度・湿度 | -5~+55℃、水冷時-5~+80℃ 45~85%RH(但し氷結・結露しないこと) |
|
冷却水 | 使用水圧:100~200kPa、耐水圧:500kPa、使用水量:4~6リットル/min | |
水温:35℃以下、水質:一般工業用清水 | ||
防塵用エアー(別売) | 耐エアー圧:1MPa、使用エアー量:100リットル/min エアー質:工業用クリーンエアー(オプションのエアパージ取付時) |
|
フード | 簡易脱着型エアレスフード | |
保護構造 | IP64(IEC規格) | |
ケース材質 | アルミ鋳物 | |
質量 | 約3.5kg |
●コントローラ
形式 | VMH-A200 | |
電源電圧 | AC100~240V(50/60Hz) (電圧変動許容範囲AC85~264V) | |
消費電力 | 40VA以下 | |
アナログ出力 | 最大DC-10~+10V±0.1% 10mA(出力インピーダンス100Ω) 2点(各センサヘッド) | |
制 御 出 力 |
熱材有出力(DETECTION) | 1Cフォトモスリレー出力 Voff≦AC/DC250V、lo≦AC/DC100mA 2点(各カメラ) |
受光量低下出力(LOW) | フォトカプラ出力 Vce≦DC80V、lc≦DC50mA 1点(各カメラのOR) | |
信号有り出力(SIGNAL) | 1aフォトモスリレー出力 Voff≦AC/DC 250V、lo≦AC/DC 100mA 1点(各カメラのOR) | |
装置異常出力(RUN) | ||
受光量低下出力(LOW) | ||
入力 | カメラ感度切替入力、フォトカプラ入力 1点(カメラ1、2共通) | |
DC24V 50mA以下 | ||
応答時間 | 6ms/12ms以下(切換えによる) | |
接続 | 通信用:9P Dサブコネクタ | |
センサヘッド用:専用ケーブル | ||
表示 | 7セグメントLED4桁×2(カメラ毎のアナログ出力のデジタル表示) | |
赤色LED5点(熱材有り2点(各カメラ)、信号有り、受光量低下、装置異常、各1点(各カメラOR) | ||
使用周囲温度 | 0~+50℃(但し氷結・結露しないこと) | |
使用周囲湿度 | 45~85%RH(但し氷結・結露しないこと) | |
絶縁抵抗 | 20MΩ以上(電源・出力接点-ケース間 500Vメガーにて) | |
耐電圧 | AC1,500V 1分間(電源・出力接点-ケース間) | |
耐振動 | 10~55Hz、複振幅1.5mm、X・Y・Z各方向 各2時間 | |
耐衝撃 | 500m/s2、X・Y・Z各方向 各10回 | |
ケース材質 | SECC鋼板 | |
質量 | 約2kg |
内容 | ツイストペアー線-5対 シールド付き | |
接続 | コントローラ側:15P D-Subコネクタ | |
カメラ側:14P MSコネクタ | ||
長さ | 最大100m | |
許容曲げ半径 | R40mm以上 | |
使用周囲温度 | -15~+75℃(但し氷結・結露しないこと) | |
質量 | 約11kg(100mの場合) |
外形図

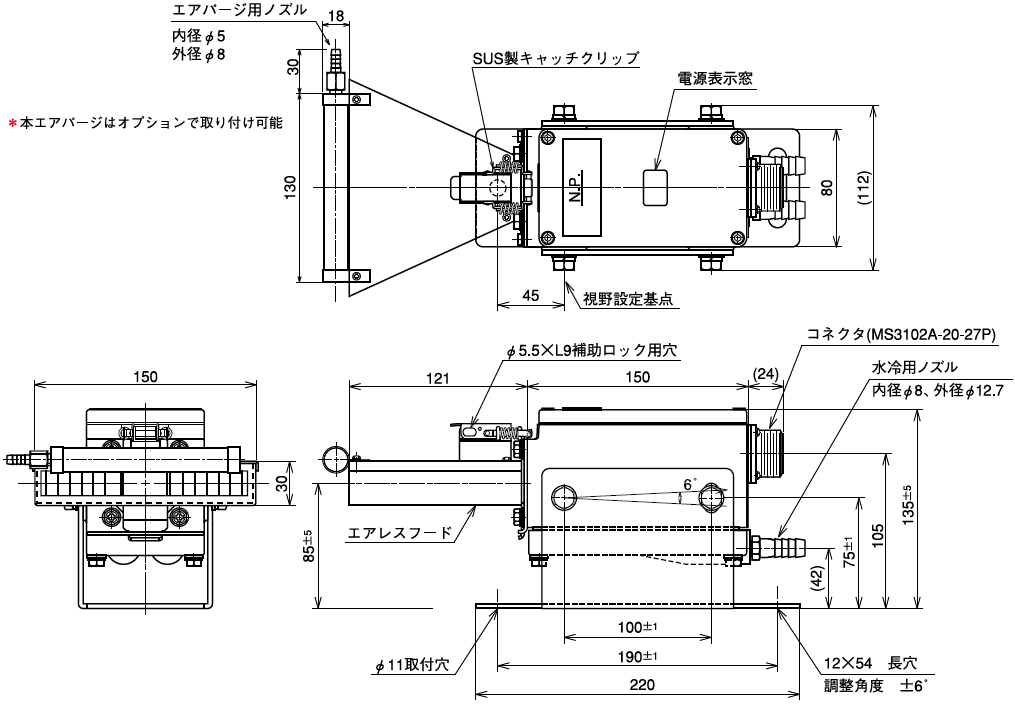

センサヘッド(VMH-KZ21)

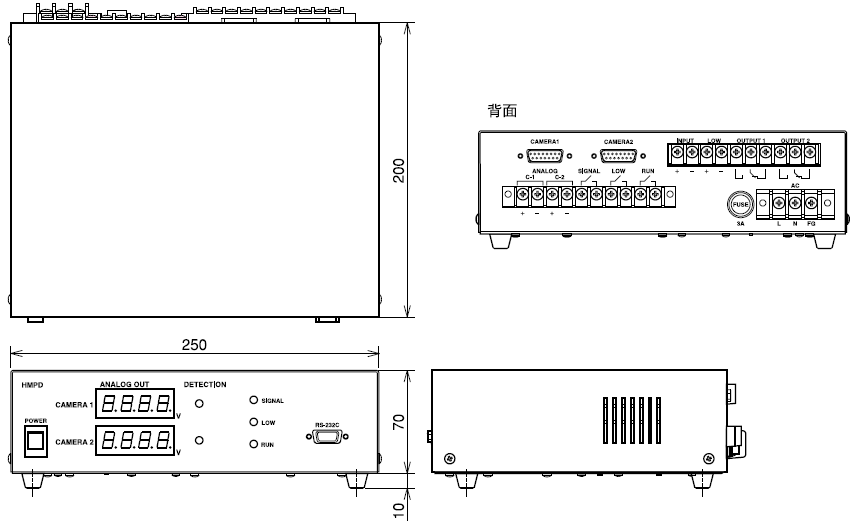

コントローラ(VMH-A200)
入出力回路
端子配列(コントローラ正面)
端子配列(コントローラ背面)
材有り出力
特性データ
センサヘッドの距離―視野特性
