製品詳細
PRODUCT DETAIL

HSA-02/HSA-05
光電・レーザーセンサ超音波レベルセンサ
こちらの製品は生産・販売を終了しています。

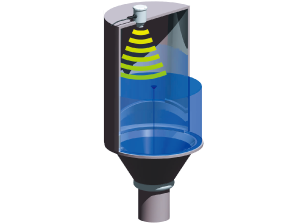

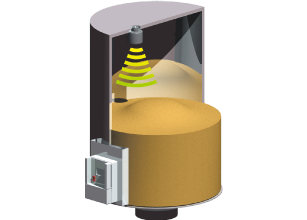

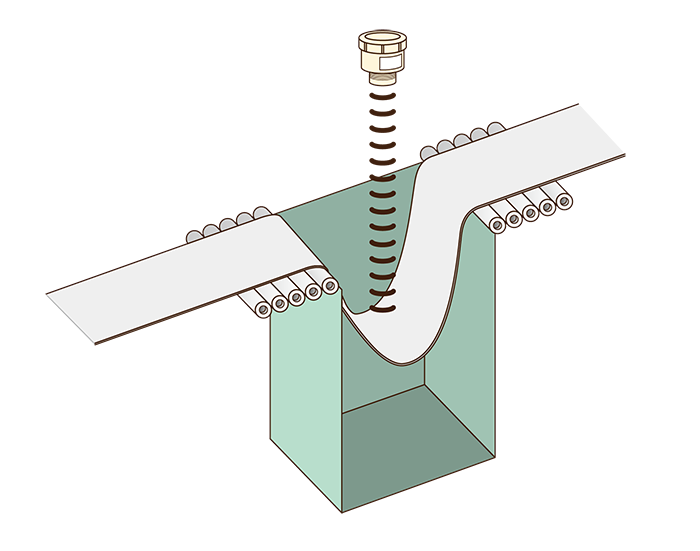

タンクや河川の水位管理を行う超音波レベルセンサ。せき式流量計測・パーシャルフリューム式計測機能も搭載。上限、下限出力以外に計測データやセンサの状態をRS485(MODBUSフォーマット)によって出力が可能。飼料や原料などの粉体のレベル計測の可能です。
2023年9月受注終了
製品概要
グラフィック液晶表示で分かりやすい

マスク処理による安定検出

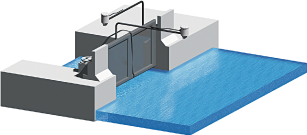

堰式流量計・パーシャルフリューム式流量計機能搭載

三角せき、四角せき、全幅せきの水位レベル管理が可能。
水面の高さとせきの形から放流量を測定可能。
ロングレンジの計測が可能

RS485通信機能搭載
RS485(MODBUSフォーマット)による通信で最大1200mまで測定データの伝送が可能です。
形式一覧
型式 | 品コード | 計測距離 | 超音波周波数 |
HSA-02(生産終了) | RHSA004 | 0.15~2m | 100kHz |
HSA-05 | RHSA003 | 0.3~5m | 50kHz |
製品仕様
形式 | HSA-05 | HSA-02(生産終了) |
超音波周波数 | 50kHz | 100kHz |
外形寸法 | φ93×110mm | |
電源電圧 | DC12~24V | |
消費電力 | 最大3W | |
許容電源電圧範囲 | 定格の±10% | |
標準計測長(液体) | 0.3~5m(静水面時10m) | 0.15~2m(静水面時4m) |
計測対象物 | 粉体、液体 | |
ビーム角 | 10°(音圧-3dB) | |
メモリバックアップ | FERAM | |
使用周囲温度 | -20~60℃ (但し氷結のないこと) | |
保存周囲温度 | -30~80℃ | |
使用周囲湿度 | 45~85%RH (但し結露のないこと) | |
表示 | グラフィック液晶(128×48dot) | |
設定 | キー設定 | |
出力 | ・上下限警報出力スイッチ NPNオープンコレクタ ・DC4-20mA電流出力 ・RS485 (MODBUSフォーマット) |
|
分解能 | 1mm | |
測定精度 | ±0.25%F.S.又は±1cmの大きい方 | |
絶縁抵抗 | 20MΩ(DC500Vメガー 電源及び出力一括-ケース間) | |
耐電圧 | AC1000V1分間(電源及び出力一括-ケース間) | |
耐振動 | 振動数10~55Hz、複振幅 1.5mm 上下、左右、前後の3軸方向に各2時間、合計6時間印加後動作異常無し | |
耐衝撃 | 200m/s2の衝撃を上下、左右、前後の3軸方向に各3回、合計18回印加後動作異常無し | |
適合規格 | EN61326-1:2013 | |
取付 | G2(PF2) | |
本体材質 | PP(ポリプロピレン) | |
質量 | 350g | |
BOX構造 | IP65 (蓋開け作業時IP20) | |
配線ケーブル | 配線ケーブル長10m、防水コネクタによる着脱式、8本×0.3mm2 |
外形図
本体

入出力回路
配線

オプション
種類 | 品コード | 材質 |
取付ナット | RZ00011 | ナイロン |
フランジ | RZ00012 | t=14 PVC |
取付ナット RZ00011

フランジ RZ00012
