電子カウンタ/DC-U-N

カウンタ 生産・販売終了

不揮発メモリタイプの電子カウンタ

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • 代替品

商品概要

6桁トータルカウンタと4桁プリセットカウンタをラインアップ

用途事例

形式 / 品コード

種類 計数方式 形式 品コード 桁数 電源電圧
トータルカウンタ 加算 DC-UA6-N DUA6101 6 AC100V/AC240V
プリセットカウンタ 加算 DC-UB4-N DUB4101 4

製品仕様

種類 トータルカウンタ プリセットカウンタ
形式 DC-UA6-N DC-UB4-N
電源 電源電圧 AC100V/AC200V 共有(端子選択による)、50、60Hz共有
許容変動率 -10%~+10%
消費電力 4.5VA以下
計数 計数方式 加算計数:接点入力(電圧入力)共有
接点入力 OFF→ON時カウント(入力抵抗 1KΩ)
最高計数速度 30cps(ON時間、OFF時間共 16.7msec以上)
無接点入力 L→H時カウント(H=+6V~+10V、L=0~+1V 入力抵抗5KΩ)
最高計数速度 1,000cps(H時間、L時間共0.5msec以上)
記憶機能 記憶時間:1回あたり約1年間 記憶回数:100万回
計数値表示 7-セグメント赤色LED (文字高 8mm 幅 4mm)
制御出力 1Cリレー接点(AC250V 2A 抵抗 荷)、動作時リレー励磁
電気的寿命 10万回(定格 荷時)、
機械的寿命 500万回、遅れ時間 立ち上がり、立ち下がり共 15msec
出力動作 自己保持動作(プリセット値で動作、リセットにより復帰)
注)オーバーフロー(「9999)→「0000」)の場合自動的に復帰
電源表示灯 赤色LED(通電磁点灯)トータルカウンタのみ
動作表示灯 赤色LED(制御出力が動作中点灯)プリセットカウンタのみ
リセット リセット方法 リセットボタン、リセット信号によりリセット
接点入力 OFF→ON時リセット、(入力抵抗 1KΩ)
最小ON時間 50msec
無接点入力 L→H時リセット(H=+6V~+10V、L=0~+1V 入力抵抗1KΩ)
最小H時間 50msec
パルサー用電源 DC 12V 30mA
電源投入起動時間 1sec以下
使用周囲温度・湿度 -10℃~+50℃ 45~85%RH(氷結しないこと)
絶縁抵抗 AC1,500V 1分間
耐振動 (耐久)複振幅 4mm 16.7Hz X、Y、Z各方向 各1時間
(誤動作)複振幅 0.5mm 10~55Hz X、Y、Z各方向 各10分間
耐衝撃 (耐久)300m/S2 X、Y、Z各方向 各5回、(誤動作) 50m/S2 X、Y、Z各方向 各4回
重量 520g

外形図


本体外形、パネルカット

入出力回路


端子配列

端子 仕様
1 電源
AC100Vの場合は1 - 2
AC200Vの場合は1 - 3
2
3
4 N.O
COM   (DC-UB4-N形のみ)
N.C
5
6
7 センサ用電源(DC 12V 30mA)
8 計数入力(接点入力)
9 計数入力(無接点入力)
10 GND
11 リセット入力 (接点信号、無接点信号共用)
12 空き端子
13
14

カウント

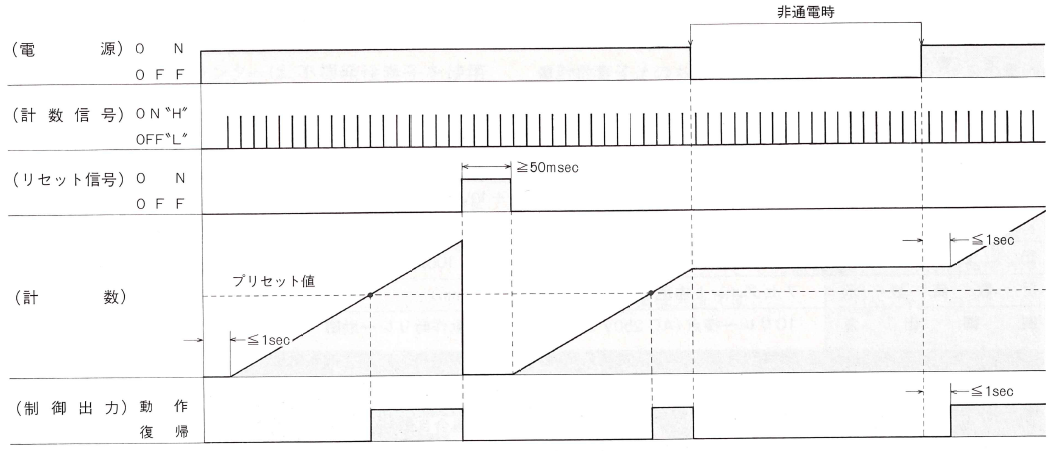

特性データ(代表例)
