製品詳細
PRODUCT DETAIL

EA1
光電・レーザーセンサコントロールユニット
こちらの製品は生産・販売を終了しています。
直流安定化電源と出力リレーを内蔵
製品概要
特徴
DC12V用及びDC24V用センサをAC100VやAC200Vの商用電源で使用する場合のコントロールユニットです。
直流安定化電源と出力リレーを内蔵しており、光電センサだけでなく一般の電子機器用電源としてもご利用いただけます。
直流安定化電源と出力リレーを内蔵しており、光電センサだけでなく一般の電子機器用電源としてもご利用いただけます。
形式一覧
型式 | 品コード | センサ用電源 | 時限設定 |
EA1-12A1 | EP12109 | DC12V 150mA | 無 |
EA1-12A8 | EP12110 | DC12V 150mA | 有 |
EA1-24A1 | EP24109 | DC24V 60mA | 無 |
製品仕様
形式 | EA1-12A1 | EA1-12A8 | EA1-24A1 |
品コード | EP12109 | EP12110 | EP24109 |
センサ用電源 | DC12V 150mA | DC12V 150mA | DC24V 60mA |
時限 | ――― | ONディレイ、OFFディレイ ワンショット出力共用 |
――― |
時限時間 | ――― | 最大5秒(可調整) | ――― |
電源 | AC100~110V/200~220V 50/60Hz | ||
許容変動率 | -15~+10% | -10~+10% | |
消費電流 | 10VA以下 | 8VA以下 | 10VA以下 |
制御出力 | 1Cリレー接点(AC250V 3A cosφ=1) | ||
応答遅れ時間 | 立上り時:15m s以下、立下り時:20m s以下 | ||
絶縁抵抗 | 100MΩ(DC500Vメガー) | ||
耐電圧 | AC1,500V 1分間 | ||
耐振動 | 複振幅1.5mm 10~33H z X、Y、Z各方向 各2時間 | ||
耐衝撃 | 200m/s2 X、Y、Z各方向 各3回 | ||
許容周囲温度 | -10~+50℃、但し氷結・結露しないこと | ||
許容周囲湿度 | 45~85%RH、但し氷結・結露しないこと | ||
ケース材質 | ケース・ソケット:ABS樹脂 | ||
質量 | 約500g |
外形図
本体寸法

入出力回路

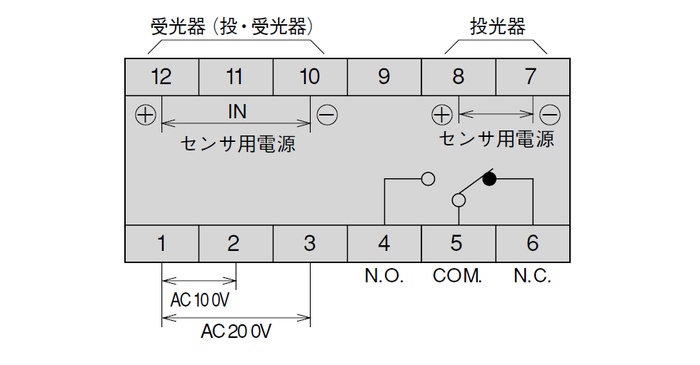

接続

入力回路(時限なしタイプ EA1-12A1/EA1-24A1)

入力回路(時限付タイプ EA1-12A8)

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
代替品
代替品はございません。
スイッチング電源とタイマリレーなどを使用して代用をお願いいたします。
スイッチング電源とタイマリレーなどを使用して代用をお願いいたします。
