製品詳細
PRODUCT DETAIL
PCF
光電・レーザーセンサファイバ式センサ
こちらの製品は生産・販売を終了しています。
光ファイバ式光電センサ、検出部に光ファイバを使用するので、耐環境性に優れ、狭い場所や小さいワークの検出が可能です。デジタル表示とティーチングで簡単設定。
2023年12月受注終了
製品概要

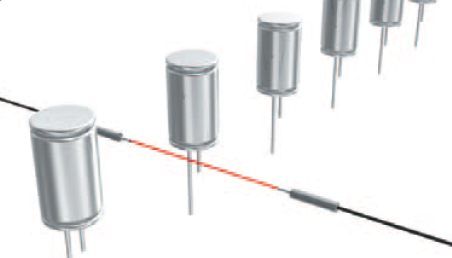

世界最速の超高速応答
1秒間に3万個以上のワーク検出が可能です。
連結時では、22μS(1-HSモード)の高速応答を実現し、最速モード時でも2台まで干渉防止機能に対応。
連結時では、22μS(1-HSモード)の高速応答を実現し、最速モード時でも2台まで干渉防止機能に対応。

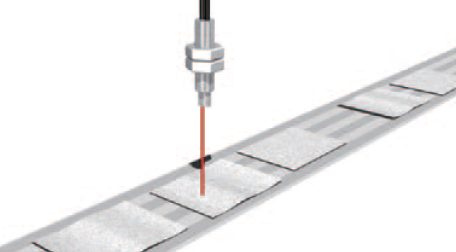

検出距離も新世代スペック
長距離での検出が難しかった耐熱ファイバや耐屈曲ファイバでも、長距離検出が可能になりました。
見やすく、そして分かりやすく
高輝度LEDを採用することで、遠くからでも明るく視認性の高い7セグ表示を実現。
連結時も、より便利に
省配線で工数も半減。
連結型なら最大16台(ECOモードの場合)連結可能。
電源線の配線が不要になるため、配線工数が1/2以下に削減できます。
連結型なら最大16台(ECOモードの場合)連結可能。
電源線の配線が不要になるため、配線工数が1/2以下に削減できます。
干渉防止機能
親機・子機の連結により電気的に発行タイミングをずらし、相互干渉による誤動作を防止。
最大12台までの連結に対応し、密着取付が可能です。
ECOモードにすると16台まで対応できます。
最大12台までの連結に対応し、密着取付が可能です。
ECOモードにすると16台まで対応できます。
形式一覧
型式 | 品コード | 種類 | 出力 |
PCF-CR | RPCF001 | 単独形 | 2出力NPNオープンコレクタ出力 |
PCF-CRM | RPCF002 | 連結形 親機 | |
PCF-CRS | RPCF003 | 連結形 子機 |
製品仕様
型式 | PCF-CR(単体) | PCF-CRM(親機) | PCF-CRS(子機) |
電源電圧 | DC12~24V±10% リップル含む | ||
消費電流 | 通常時:39mA以下(DC24V)、省電力時:28mA以下(DC24V) | ||
検出距離 | Super Long:1200mm, | Extra Long:1200mm,Ultra Long:800mm | |
Long:800mm,Standerd:400mm | Power Long:700mm,Long:600mm,Standard:400mm | ||
Fast:250mm,High:80mm | Fast:250mm,High:80mm | ||
*DC12V,500×500mm白紙,ファイバユニット:EP6-3101使用時 | *DC12V,500×500mm白紙,ファイバユニット:EP6-3101使用時 | ||
光源 | 4元素赤色LED | ||
連結台数 | ――――――― | 最大16台 *親機・子機を含む合計台数 | |
干渉防止 | 【単独時】 ――――――― | ||
High: 2台 (4台) Power Long: 8台(16台) Fast: 4台 (8台) Ultra Long:12台(16台) Standard:4台 (8台) Extra Long:12台(16台) Long: 8台(16台) ( )内は、省電力モード時 |
|||
応答時間 | Super Long:7.7ms Long:1.5ms Standard:210us Fast:60usHigh:15us |
親機単独時 | ――――――― |
Extra Long:8ms Ultra Long:2ms PowerLong:1ms Long:500us Standard:250us Fast:70us,High:16us |
|||
Extra Long:8ms,Ultra Long:2ms | |||
Power Long:1ms,Long:500us,Standard:250us | |||
Fast:85us,High:22us | |||
動作モード | 入光時動作/遮光時動作 設定メニューによる切替え | ||
制御出力 | 2出力 NPNオープンコレクタ 許容 荷電圧/電流DC 30V/100mA以下 残留電圧1.8V/100mA以下 |
2出力 NPNオープンコレクタ 許容 荷電圧/電流 DC 30V/100mA以下 残留電圧 1.8V100mA以下 *連結台数4~8台の時は50mA以下、9~16台の時は20mA以下 |
|
表示灯 | 出力1,2:橙色LED | ||
ディスプレイ | 4桁(赤)+4桁(緑) 7セグメントLED | ||
接続 | ケーブル引出し式 φ3.8mm 2m長 | ||
5芯 0.2mm2 | |||
保護構造 | IP50 | ||
質量 | 約70g(ケーブル含む) | ||
使用周囲温度/湿度 | (氷結なきこと)/35~85%RH(結露なきこと) | 単独~3台時:-25~55℃(氷結なきこと) 4~8台時:-25~50℃(氷結なきこと) 9~16台時:-25~45℃(氷結なきこと)/35~85%RH(氷結なきこと) |
|
付属品 | 取付金具 |
外形図

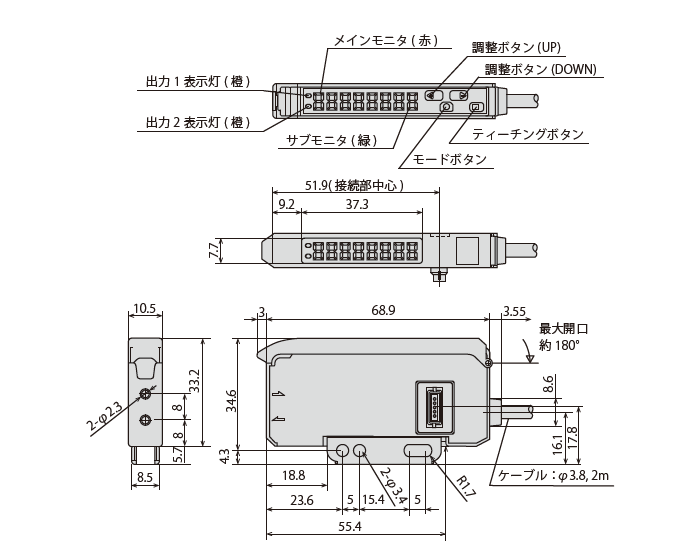

PCF-CR(単独形)

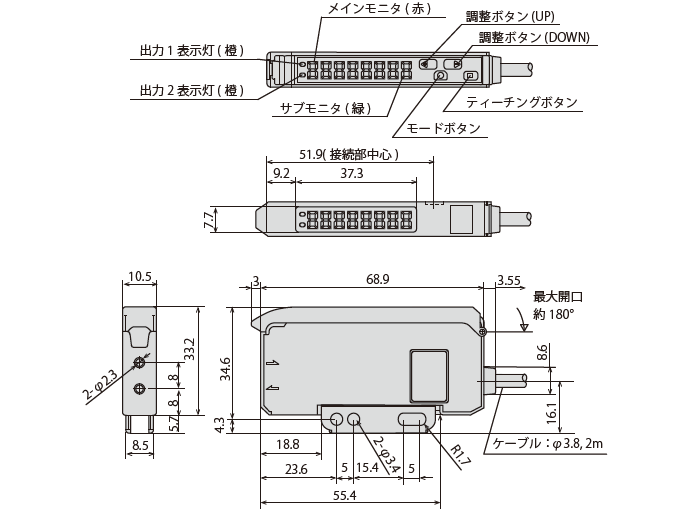

PCF-CRM(連結形 親機)

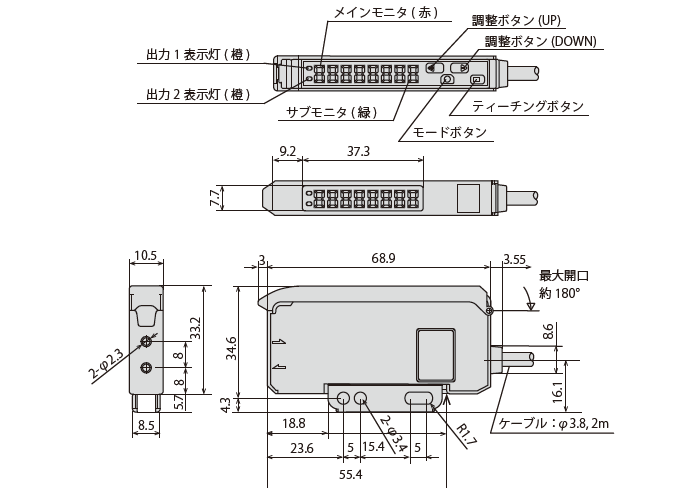

PCF-CRS(連結形 子機)

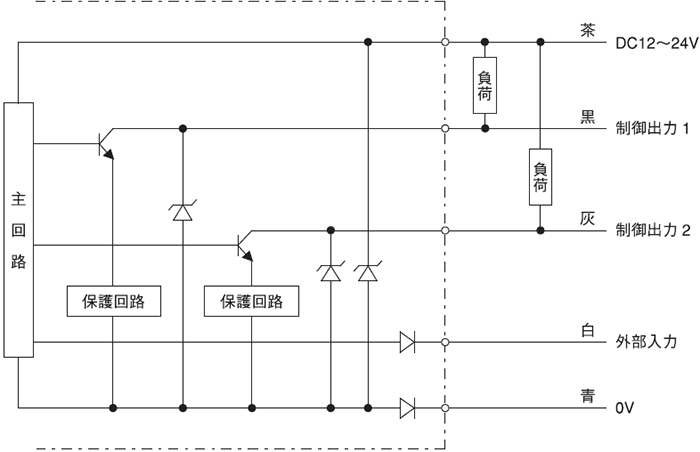

入出力回路

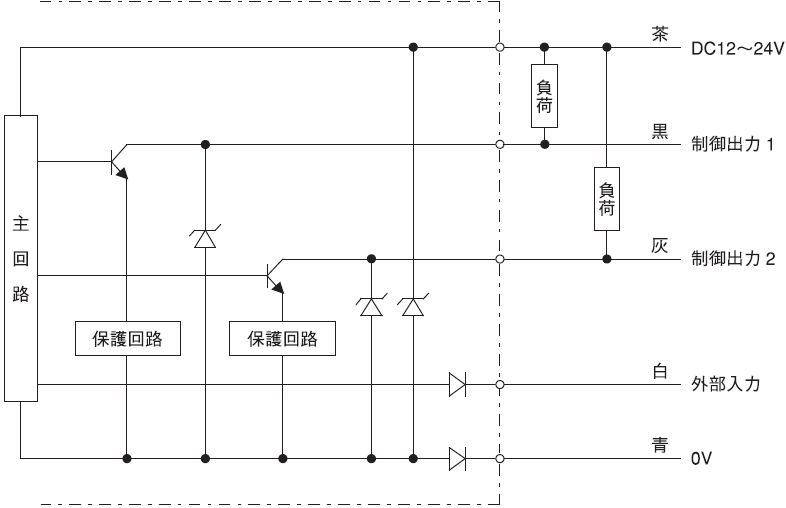

出力回路
※PCF-CRS(子機)は電源線(茶・青)無し
