電子カウンタ/DC-M

カウンタ

現場での使い易さを重視!
見やすい表示・簡単なプリセット操作

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • よくあるご質問

商品概要

現場での使い易さを重視

いずれの機種も加減算計数が可能です。
また、AC100~240Vのフリー電源採用で、幅広いアプリケーションに対応できます。

簡単なプリセット操作

プリセット値の設定/変更の操作に非常に便利な大型デジタルスイッチです。

視認性に優れた高さ15mmLED表示

72×144mmタイプは見やすい高さ15mmのLED表示でえす。

用途事例

形式 / 品コード

形式 品コード 形状 電源電圧 プリセット
DC-MA6-D DMA6151 72×72mm AC100~240V(50/60Hz) ――――――
DC-MB6-D DMB6181 1
DC-MA6-E DMA6161 72×144mm ――――――
DC-MB6-E DMB6191 1
DC-MC6-E DMC6161 2

製品仕様

種類 加減算式トータルカウンタ注1) 加減算式プリセットカウンタ注1) 加減算式トータルカウンタ注1) 加減算式プリセットカウンタ注1) 加減算式2-プリセットカウンタ注1)
形式 DC-MA6-D DC-MB6-D DC-MA6-E DC-MB6-E DC-MC6-E
大きさ 72X72mmタイプ 72X144mmタイプ
表示 赤色LED(緑色LED,橙色LED切換えによる)
7セグメントLED(高さ10mm、幅5.7mm)
表示範囲:999999~-99999
(ゼロサプレス方式)2)
7-セグメントLED(高さ15mm、幅8.8mm)
表示範囲:999999~-99999
(ゼロサプレス方式)注2)
桁数 6桁
電源電圧 AC100~240V(50/60Hz)
許容電圧変動範囲 -15~+10%
消費電力 約4.5VA(AC240V時)
計数 接点・無接点オープンコレクタ入力:OFF→ON時計数。電圧入力:"L"→"H"時計数
プリセット数 ―――― 1 ―――― 1 2
プリセット方法 ―――― 各桁ごとのデジタルスイッチによる ―――― 各桁ごとのデジタルスイッチによる
最高計数速度 30Hz:最小信号幅 16.7ms メーク比 1:1
5kHz:最小信号幅 100μs メーク比 1:1(裏面スライドスイッチによる切換式)
リセット 手動リセット:カウンタ前面の押ボタンによる(最小リセット時間50ms)
外部リセット:ON(電圧入力の場合は"H"レベル)でリセット(最小リセット時間50ms)
自動リセット注3):プリセット値に達した時リセット(リセット時間100μs以下)
計数禁止 ON(電圧入力の場合は"H"レベル)で計数禁止。応答時間:16ms以下(30Hz時)、100μs以下(5kHz時)
入力信号 電圧入力/接点・無接点オープンコレクタ入力切換式(裏面スライドスイッチによる)
計数/リセット/計数禁止入力 ●接点・無接点オープンコレクタ入力
ON時(短絡)インピーダンス(ZON):1kΩ以下
OFF時(開放)インピーダンス(ZOFF):5kΩ以上
ON時の許容残留電圧:3V以下
Z=0Ωの場合の流出電流:約4.5mA
Z=∞の場合の電圧:約12V
●電圧入力
"L"=0~3V(またはオープン)、"H"=6~26V、内部インピーダンス=2.2kΩ(入力電圧=12Vの時、流入電流は約5mA)
制御出力 ―――― 接点出力:1aリレー(AC250V 3A、DC30V 3A、cosφ=1)
遅れ時間:25ms以下(30Hz時)、12ms以下(5kHz時)
無接点出力:NPNオープンコレクタ(40V、100mA)
遅れ時間:15ms以下(30Hz時)、1.5ms以下(5kHz時)
―――― 接点出力:1Cリレー(AC250V 3A、DC30V 3A、cosφ=1)
遅れ時間:25ms以下(30Hz時)、12ms以下(5kHz時)
無接点出力:NPNオープンコレクタ(40V、100mA)
遅れ時間:15ms以下(30Hz時)、1.5ms以下(5kHz時)
制御出力動作 ―――― 自己保持動作:プリセット値で動作、リセットにより復帰
シングルショット動作:プリセット値で動作、一定時間(200ms)後に復帰
―――― 自己保持動作:プリセット値で動作、リセットにより復帰
シングルショット動作:プリセット値で動作、一定時間(200ms)後に復帰
センサ用電源 DC12V(+10%、-10%)、100mA(リップル5%以下)
使用周囲温度・湿度 -10~+45℃(保存時-20~+55℃)、45~85%RH
絶縁抵抗 100MΩ以上(DC500Vメガーによる)、ただし導電部端子間と露出した非充電金属部間
耐電圧 ―――― AC1,500V 1分間、ただし導電部端子間と露出した非充電金属部間 ―――― AC1,500V 1分間、ただし導電部端子間と露出した非充電金属部間
耐ノイズ ノイズシミュレータによる方形波ノイズ(立上り1ns、幅1μs)、電源端子間±1kV(電源同期/位相0~360°)、入力端子間±500V(毎秒100回)
静電気耐力 10kV、ただし誤動作は8kV
耐振動 耐久:複振幅4mm 16.7kHz X,Y,Z各方向 各1時間
誤動作:振幅幅0.5mm 10~55Hz、X,Y,Z各方向 各10分間
耐衝撃 耐久:300m/s2 X,Y,Z各方向 各3回
誤動作:100m/s2 X,Y,Z各方向 各3回
出力リレー寿命 電気的寿命:10万回(抵抗 荷、開閉頻度30回/分)
機械的寿命:5,000万回(開閉頻度30回/分)
停電記憶機能 1回当りの記憶時間:約10年間、記憶回数:10万回
電源投入時起動時間 1s以下
質量 約300g 約530g
付属品 防塵カバー、取付金具
注1)いずれも加減独立入力、90°位相差入力の切換式です。
注2)計数値が999999を超えた場合は"Full"、-99999を超えた場合は"-Full"を表示し、計数は停止します(リセットにより復帰)。
注3)プリセットカウンタをシングルショット動作で使用の場合のみ。

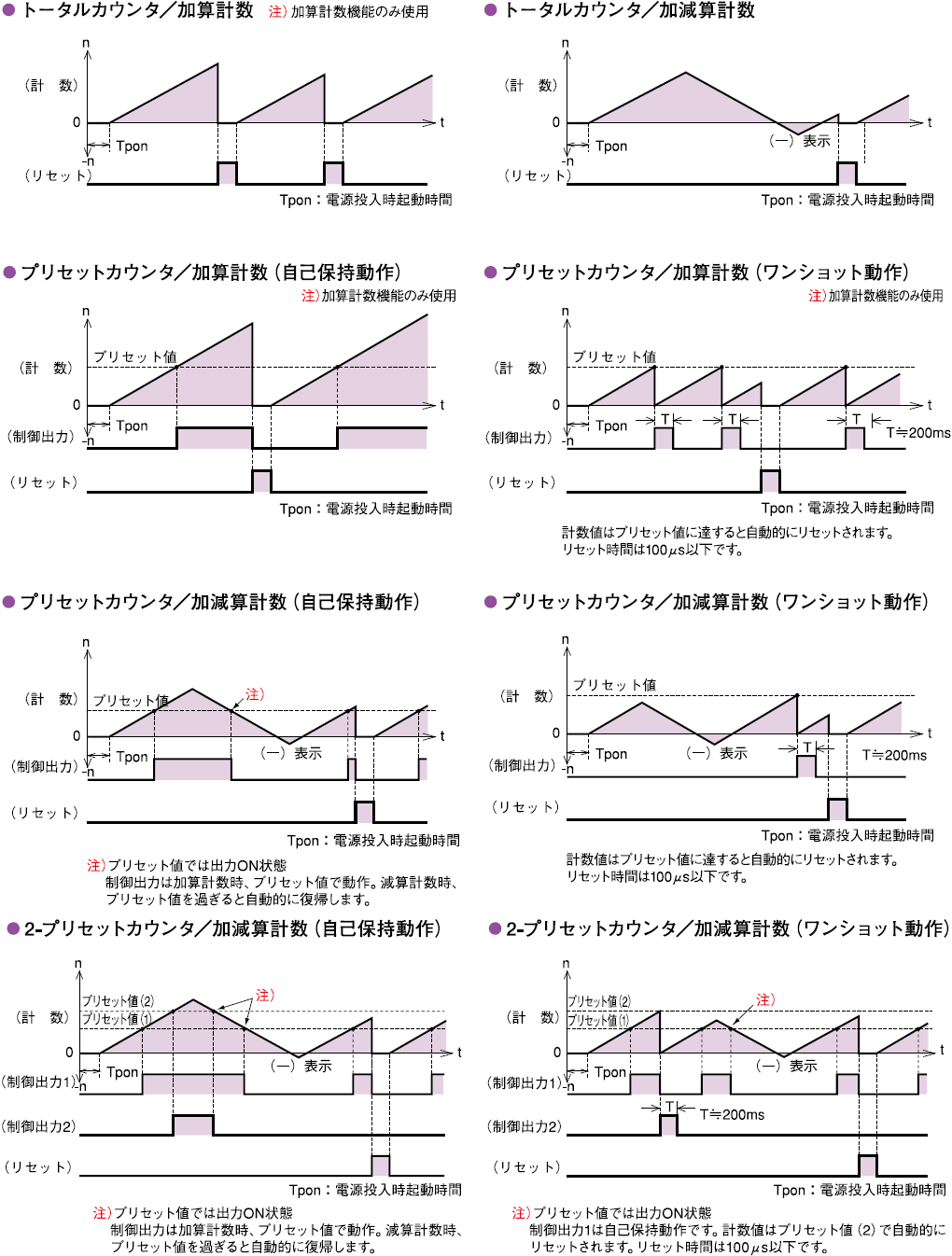

動作モード

外形図


DC-M72×72mmタイプ

パネルカット寸法

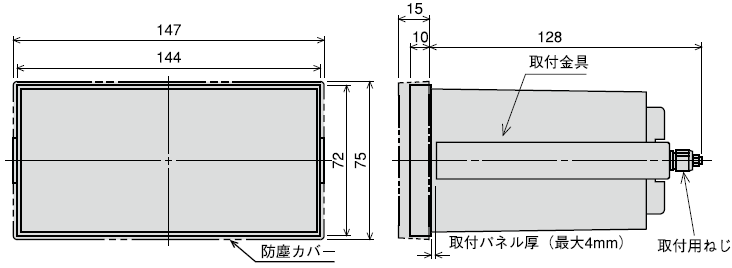

DC-M72×144mmタイプ

パネルカット寸法

入出力回路


接点・無接点オープンコレクタ入力部

電圧入力部

接続〔72×72mmタイプ〕

注)計数1(□番端子)が加算用、計数2(□番端子)が減算用です。90°位相差 入力では、計数1が90°進んでいる場合は加算計数、計数2が90°進んでいる場合は減算計数となります。
注)トータルカウンタの場合、□□□番端子は空端子となります。
注)FG(□番端子)は必ずグランドに落してください。

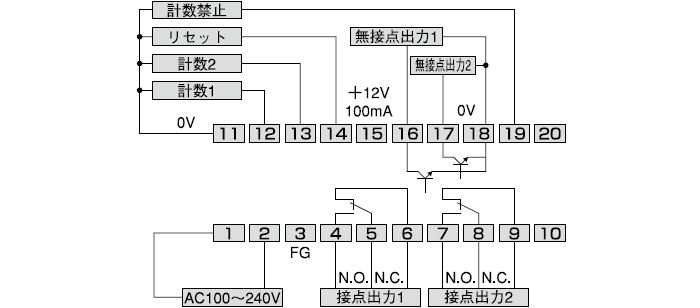

接続〔72×144mmタイプ〕

注)端子□と□は内部でつながっています。
注)計数1(□番端子)が加算用、計数2(□番端子)が減算用です。90°位相差入 力では、計数1が90°進んでいる場 合は加算計数、計数2が90°進んでいる場合は減算計数となります。
注)トータルカウンタの場合、□□□□□□□□番端子は空端子となります。
注)プリセットカウンタ(1プリセットタイプ)の場合、□□□□番端子は空端子と なります。
注)FG(□番端子)は必ずグランドに落してください。

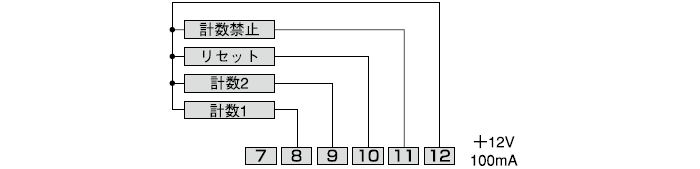

電圧入力(スライドスイッチ「C」にセット)の場合

①空端子を中継端子として使用しないでください。
②計数、リセット、計数禁止の各入力は、接点、無接点共用です。各入出力端子への接続には2芯シールド線、金属電線管などを用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしない ように注意してください。
③接続にはM3用圧着端子を使用してください。

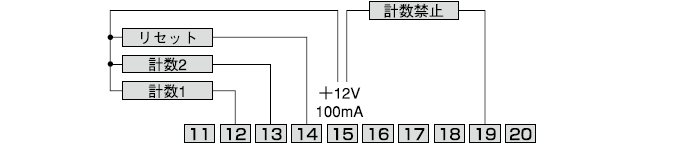

電圧入力(スライドスイッチ「C」にセット)の場合

①空端子を中継端子として使用しないでください。
②計数、リセット、計数禁止の各入力は、接点、無接点共用です。各入出力端子への接続には2芯シールド線、金属電線管などを用いて、できるだけ短く配線してください。また電源線、動力線、高圧線などと接近したり、並行に配線したりしない ように注意してください。
③接続にはM3用圧着端子を使用してください。

特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ DC-M カタログ 1,039 kB 2018-06-11 ---
マニュアル DC-M マニュアル 1,386 kB 2017-02-02 ---
2D CAD DC-Mシリーズ 2D CAD 94 kB 2018-05-29 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

電圧入力は可能ですか?
可能です。背面のスライドスイッチを「C」に設定してください。
