DC-VA
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
高さ57mmの大型LEDによる鮮明表示
約10m離れた所から計数値が読み取れます
製品概要
高さ57mm、大型LEDによる鮮明表示
約10m 離れた所から計数値が読み取り可能です。
形式一覧
型式 | 品コード | 電源電圧 | 桁数 |
DC-VA4-XN | DVA4110 | AC100~240V(50/60Hz) | 4桁 |
DC-VA6-XN | DVA6110 | 6桁 |
製品仕様
種類 | 加減算式トータルカウンタ(大型表示タイプ) | |
形式 | DC-VA4-XN | DC-VA6-XN |
定格電圧 | AC100~110V/AC200~220V(50/60Hz) | |
許容電圧変動範囲 | -15~+10% | |
消費電力 | 約100VA | |
表示 | 7-セグメントLED表示(文字:高さ57mm、幅35mm) | |
停電記憶機能 | 1回あたりの記憶時間:約10年間。記憶回数:10万回 | |
桁数 | 4桁 | 6桁 |
計数方式 | 算/減算端子独立入力、90°位相差入力(カウンタ内部のスライドスイッチによる) | |
入力信号 | 接点入力、無接点入力(オープンコレクタ)共用 | |
計数 | OFF→ON時、"H"→"L"時計数 | |
最高計数速度 | 30Hz、5kHzの切換式(カウンタ内部のスライドスイッチによる) | |
パルス幅 | 30Hz:16.7ms以上、5kHz:100μs以上 | |
リセット | 外部信号によるリセット OFF→ON時、“H”→“L”時リセット、リセット時間50ms以上 |
|
計数(計時)・ リセット入力 |
ON時(短絡)インピーダンス(ZON):500Ω以下 OFF時(開放)インピーダンス(ZOFF):5kΩ以下 ON時許容残留電圧:3.5V以下 Z=0Ωの場合の流出電流:約5mA Z=∞の場合の電圧値;約10V |
|
センサ用電源 | DC12V(+10%、-10%、リップル5%以下)、50mA | |
電源投入時起動時間 | 1s以下 | |
使用周囲温度・湿度 | -10~+40℃(保存時-20~+55℃)、45~85%RH以下 | |
耐振動 | 耐久:複振幅4mm 16.7Hz X、Y、Z各方向各1時間。 誤動作:0.5mm 10~55Hz X、Y、Z各方向各10分間 |
|
耐衝撃 | 耐久:複振幅300m/s2 16.7Hz X、Y、Z各方向各3回。 誤動作:100m/s2 16.7Hz X、Y、Z各方向各3回。 |
|
接続 | M4ねじ端子(セルフアップ座金付) | |
取付 | 取付金具による露出取付 | |
ケース | 鋼板製 | |
質量 | 約3.1kg | 約3.8kg |

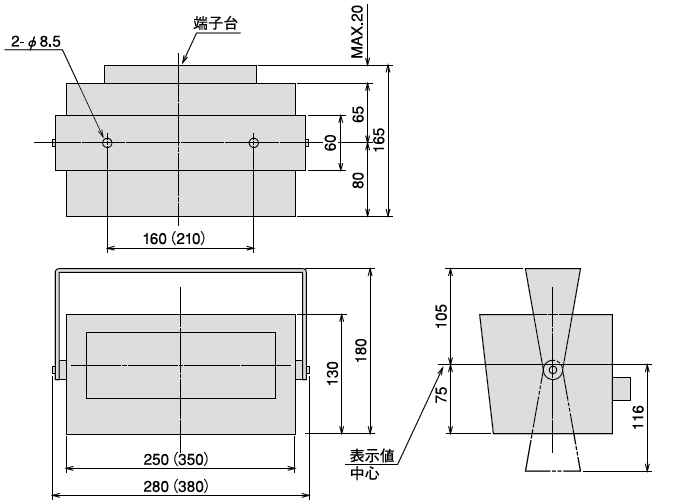

外形図
DC-V

注)( )内寸法はDC-VA6-XN(6桁タイプ)のものです。
入出力回路
入力部(計数、リセット)

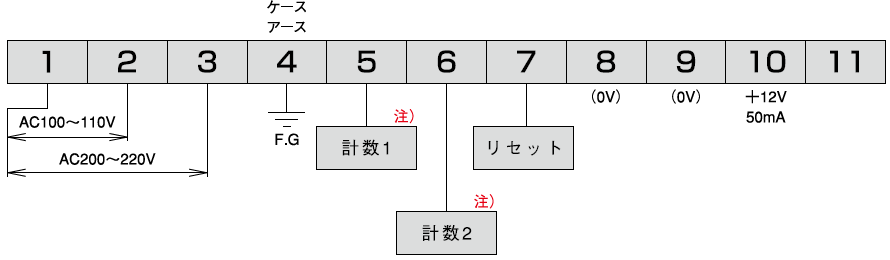

接続

注)計数1(5番端子)が加算入力用、計数2(6番端子)が減算入力用です。
各入力の接続

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
プリセット値の設定はついてますか?
申し訳ございません。トータルカウンタですのでプリセット値は設定できません。
