製品詳細
PRODUCT DETAIL
DT-J
カウンタデジタルタイマ/タコメータ
こちらの製品は生産・販売を終了しています。
白色表示で見やすく、現場での使いやすさを重視!
製品概要
視認性に優れたタイマ値
ゲート入力装備により計時の一時停止にも対応
4種類の時間レンジを用意
形式一覧
型式 | 品コード | 電源電圧 | 消費電力 | センサ用電源 |
DT-JC6-AW | GTC6001 | AC100~240V(50/60Hz) | 5VA(AC240V時) | DC12V,50mA |
DT-JC6-DW | GTC6002 | DC24V(リップル20%以下) | 1W(DC24V時) | ―――― |
製品仕様
種類 | 2プリセットタイマ | |
形式 | DT-JC6-AW | DT-JC6-DW |
電源電圧 | AC100~240V(50/60Hz) | DC24V(リップル20%以下) |
消費電力 | 5VA(AC240V時) センサ用電源含む | 1W(DC24V時) |
表示 | 7-セグメントLCD(LEDバックライト) | |
桁数・プリセット数 | 6桁、2段 | |
時間レンジ | 00h00m00s~99h59m59s 0.0h~99999.9h 0.0m~99999.9m 0.00s~9999.99s |
|
タイマ方向 | アップタイマ(経過時間)/ダウンタイマ(残り時間) | |
タイマ動作 | タイムアップ保持(自己保持)/タイムアップリターン(ワンショット) | |
入力信号 | スタート/ゲート/リセット(最小入力幅10ms/1ms切換え) | |
入力方式 | 接点またはオープンコレクタ ON時(短絡)インピーダンス:1kΩ以下 OFF時(開放)インピーダンス:100kΩ以上 ON時の許容残留電圧:3V以下 ON時の流出電流:4mA以下 |
|
出力動作 | 自己保持/ワンショット(500ms固定)/フリッカ | |
制御出力 | トランジスタ出力(NPNオープンコレクタ) 100mA以下、DC40V以下 2個 接点出力 1C AC250/DC30V 3A 抵抗 荷(cosΦ=1) 1個 |
|
センサ用電源 | DC12V 50mA 電源電圧AC120V以下では100mAまで可能 | なし |
停電記憶 | EEP-ROM(書換え回数10万回以上) | |
保護構造 | IP66(但し、ゴムパッキン使用時 パネル表面のみ) | |
使用周囲温度・湿度 | -10~+50℃ 35~85%RH(但し、氷結、結露しないこと) | |
耐振動 | 耐久:複振幅4mm 16.7Hz X・Y・Z各方向 各1時間 誤動作:複振幅0.5mm 10~55Hz X・Y・Z各方向 各10分 |
|
耐衝撃 | 耐久:294m/s2 上下・左右・前後 各方向3回 誤動作:98m/s2 上下・左右・前後 各方向3回 |
|
電源投入時起動時間 | 3秒以下 | |
ケース材質・質量 | ポリカーボネート、約120g | |
付属品 | 取付フック、ゴムパッキン、端子カバー締付けビス(M3×8)、単位シール |
※2. 電源をAC120V以下で使用の場合、100mA外部供給可能です。

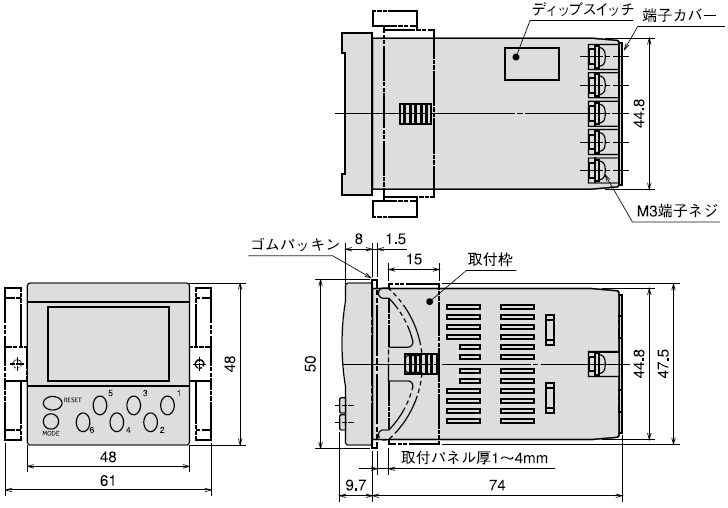

外形図
DT-J
パネルカット寸法

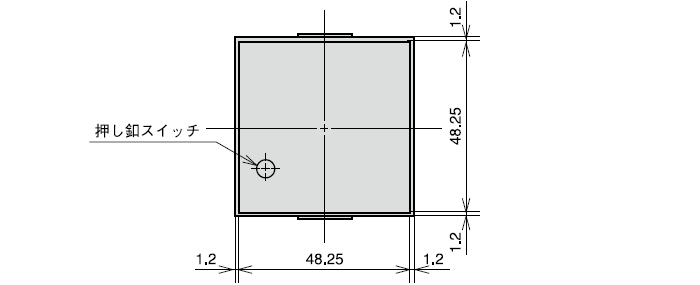

GZ00007 リセット釦付防塵カバー
入出力回路
入力部(スタート、ゲート、リセット)
接点出力部
無接点出力部
AC電源タイプ接続
DC電源タイプ接続
オプション
種類 | 品コード | 用途 |
軟質防塵カバー | GZ00006 | 軟質タイプの防塵カバーです。リセットボタンはありません。 |
リセットボタン付き 防塵カバー |
GZ00007 | カバーを外すことなくリセットできます。 |
GZ00007 リセット釦付防塵カバー
