DS-J
カウンタデジタルタイマ/タコメータ
こちらの製品は生産・販売を終了しています。
白色表示で見やすく、現場での使いやすさを重視!
製品概要
4種類の出力動作を設定可能
様々な使用方法に対応します
視認性に優れた白色LCDを採用
小数点位置、プリスケールを装備
現在の回転数を直読できます
形式一覧
型式 | 品コード | 電源電圧 | 消費電力 | センサ用電源 |
DS-JC6-AW | GSC6001 | AC100~240V(50/60Hz) | 5VA(AC240V時) | DC12V,50mA |
DS-JC6-DW | GSC6002 | DC24V(リップル20%以下) | 1W(DC24V時) | ―――― |
製品仕様
形式 | DS-JC6-AW | DS-JC6-DW |
電源電圧 | AC100~240V(50/60Hz) | DC24V(リップル20%以下) |
消費電力 | 5VA(AC240V時) センサ用電源含む | 1W(DC24V時) |
表示 | 7-セグメントLCD(LEDバックライト) | |
桁数 | 6桁 | |
計数速度 | 30Hz/10kHz切換え式 | |
計測範囲 | 0.001~30Hz/0.001~10kHz | |
計測精度 | ±0.1%F.S ±1dijit以下 | |
出力モード | 上下限/範囲/上限/下限 | |
オートゼロ時間 | 0.1~999.9秒 | |
起動補償タイマ | 0.0~99.9秒 | |
平均回数 | OFF/2回/4回/8回(サンプリング周期 200ms) | |
プリスケール | 0.001~99.999 | |
小数点設定 | 下3桁まで | |
入力信号 | カウント/ホールド(最小入力幅20ms) | |
入力方式 | 接点またはオープンコレクタ ON時(短絡)インピーダンス:1kΩ以下、OFF時(開放)インピーダンス:100kΩ以上 ON時の許容残留電圧:3V以下、ON時の流出電流:4mA以下 |
|
制御出力 | NPNオープンコレクタ出力:100mA以下、DC40V以下 接点出力1C AC250/DC30V 3A 抵抗 荷(cosΦ=1)1個 |
|
センサ用電源 | DC12V 50mA 電源電圧AC120V以下では100mAまで可能 | なし |
停電記憶 | EEP-ROM(書換え回数10万回以上) | |
保護構造 | IP66(但し、ゴムパッキン使用時 パネル表面のみ) | |
使用周囲温度・湿度 | -10~+50℃ 35~85%RH (但し、氷結、結露しないこと) | |
耐振動 | 耐久:複振幅4mm 16.7Hz X・Y・Z各方向 各1時間 誤動作:複振幅0.5mm 10~55Hz X・Y・Z各方向 各10分 |
|
耐衝撃 | 耐久:294m/s2 上下・左右・前後 各方向3回 誤動作:98m/s2 上下・左右・前後 各方向3回 |
|
電源投入時起動時間 | 3秒以下 | |
ケース材質・質量 | ポリカーボネート、約120g | |
付属品 | 取付フック、ゴムパッキン、端子カバー締付けビス(M3×8) |

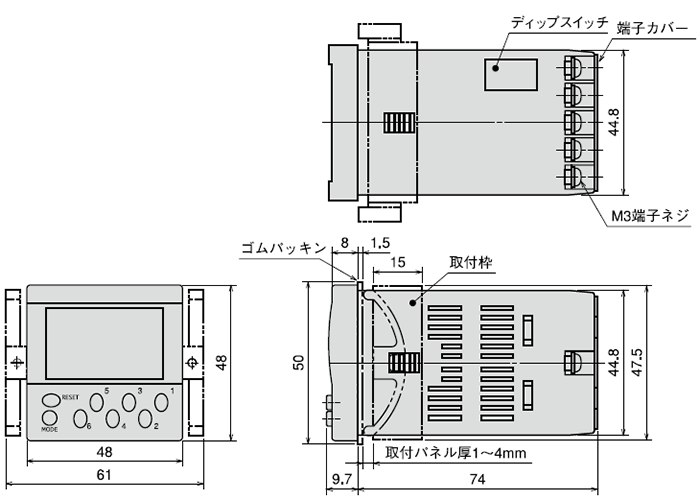

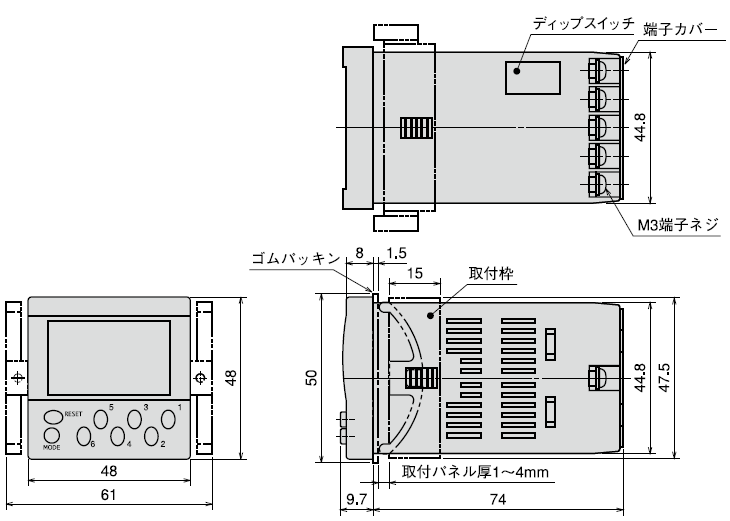

外形図
DS-J

パネルカット寸法

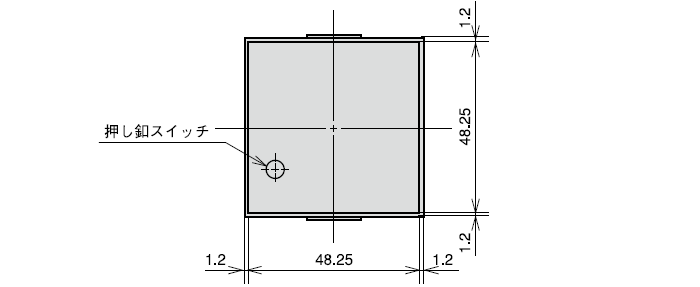

GZ00007 リセット釦付防塵カバー

入出力回路
入力部

接点出力部

無接点出力部

接続(AC電源タイプ)

接続(DC電源タイプ)

オプション
種類 | 品コード | 用途 |
軟質防塵カバー | GZ00006 | 軟質タイプの防塵カバーです。リセットボタンはありません。 |
リセットボタン付き 防塵カバー |
GZ00007 | カバーを外すことなくリセットできます。 |
GZ00007 リセット釦付防塵カバー

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
rpmでの表示は可能ですか?
プリスケール値を60に設定いていただけましたらrpm表示となります。
