変位センサ/LWB

光電・レーザーセンサ CE

高さと幅を、ライン光で高速・高精度測定。 部品や素材の品質管理に求められる全数形状測定を、あらゆる製造ラインへ。 高精度2次元計測を、圧倒的な高速性とコストパフォーマンスで実現しました。

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • オプション
  • 各種ダウンロード

商品概要

独自方式により高速・小型・低価格を実現

撮影画像を距離に変換する演算処理「射影変換」を行うことで、高さ・幅ともに高精度に測定可能です。また他社機では全画素に対して行う射影変換を三角測量後に行う独自方式により、処理量を大幅圧縮し、高速化を実現しました。
繰返し精度……………… 高さ(Z軸)2μm
分解能…………………… 幅(X 軸)25μm
リニアリティ…………… ±0.1% of F.S.
サンプリング周期……… 最速0.5ms 全周期5ms

測定内容

測定範囲

エリア演算で、広がるバリエーション

用途事例

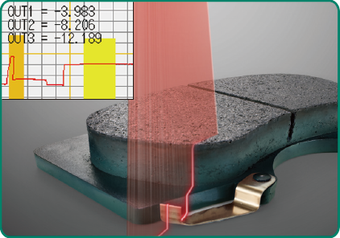

ブレーキパッド部品の高さ測定

ブレーキの摩耗を知らせる金属部品PWI(PadWear Indicator)の先端とブレーキ面との相対位置(高さ)を測定します。

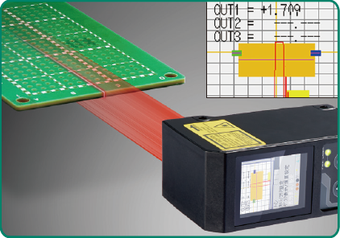

基板の二枚送り検知

上下2 台で厚み測定していた変位センサと比べて、 LWBシリーズでは横方向から一台で測定でき、取り付け・設計が容易です。

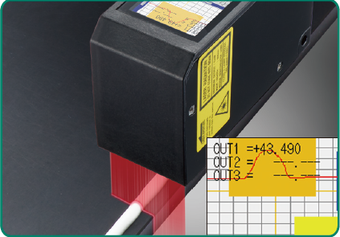

シール剤の塗布位置・量検査

塗布直後に幅と高さを測定することで、適切な塗布 量・塗布位置をすぐにフィードバックできます。

自動車のドア隙間・段差検査

自動車にドアを組み付けた際の精度確認を行うため、 ドアと車体の隙間や段差を短時間で非接触測定します。

形式 / 品コード

形式 品コード 出力
LWB-10KC VLWB001 3出力 NPNオープンコレクタ
LWB-10KA VLWB002 3出力 PNPオープンコレクタ

製品仕様

形式 LWB-10KC LWB-10KA
測定距離 100±25mm
視野幅(受光範囲) 幅 17mm(距離 75mm 時),幅 27mm(距離 125mm 時)
光源 赤色半導体レーザー 波長 655nm 最大出力 1mW
レーザークラス IEC/JIS CLASS2
FDA CLASS Ⅱ
スポットサイズ※1 0.3 × 32mm
リニアリティ(直線性) Z軸 : ±50μm(±0.1% of F.S.)
繰返し精度※2 Z軸 : 2μm
分解能※3 X軸 : 25μm
サンプリング周期 代表値 5ms(高精度モード:全視野測定時),最速 0.5ms
ディスプレイ ドットマトリクスディスプレイ
表示灯 電源:緑色 LED / レーザー放射:緑色 LED
外部入力 バンク/トリガ/ホールド/リセット/レーザー放射停止/オフセットから選択
制御出力 3 出力 NPN オープンコレクタmax.100mA/DC30V 3 出力 PNP オープンコレクタmax.100mA/DC30V
(残留電圧 max.1.8V) (残留電圧 max.1.8V)
アナログ出力 4~20mA 測定範囲外 24mA( 荷インピーダンス max.300Ω)
通信仕様 RS-485 半二重 9.6k~4.0Mbps
温度ドリフト(代表例) 代表例:0.05% of F.S./℃
電源電圧 DC12~24V(+10%,-5% リップル含む)
消費電流※4 max.180mA
耐環境性 保護構造 IP67
使用周囲温度/
湿度
-10~+40℃/35%~85%RH(結露・氷結なきこと)
保存周囲温度/
湿度
-20~+60℃/35%~85%RH(結露・氷結なきこと)
使用周囲照度 太陽光:10000lx 以下 / HF ランプ:3000lx 以下
耐振動 10~55Hz 複振幅 1.5mm X,Y,Z 方向各 2 時間
耐衝撃 約 50G(500m/s2) X,Y,Z 方向各 3 回
材質 本体:亜鉛ダイカスト,PC / 投受光部:ガラス
質量 約 300g
※1.測定中心距離にて中心強度の 1/e2(13.5%)で定義しています。規定のスポットサイズ以外にも漏れ光があり、
検出距離付近周囲に反射率の高いものがある場合は、その影響を受ける事があります。
※2.白ワーク中央 5mm 幅の平均高さ測定、スムージング 8 回、移動平均回数 32 回(初期設定時)。
※3.設置距離 75mm において。
※4.電源電圧 24VDC、判定出力(制御出力)の負荷電流は含まず、アナログ出力を含む。

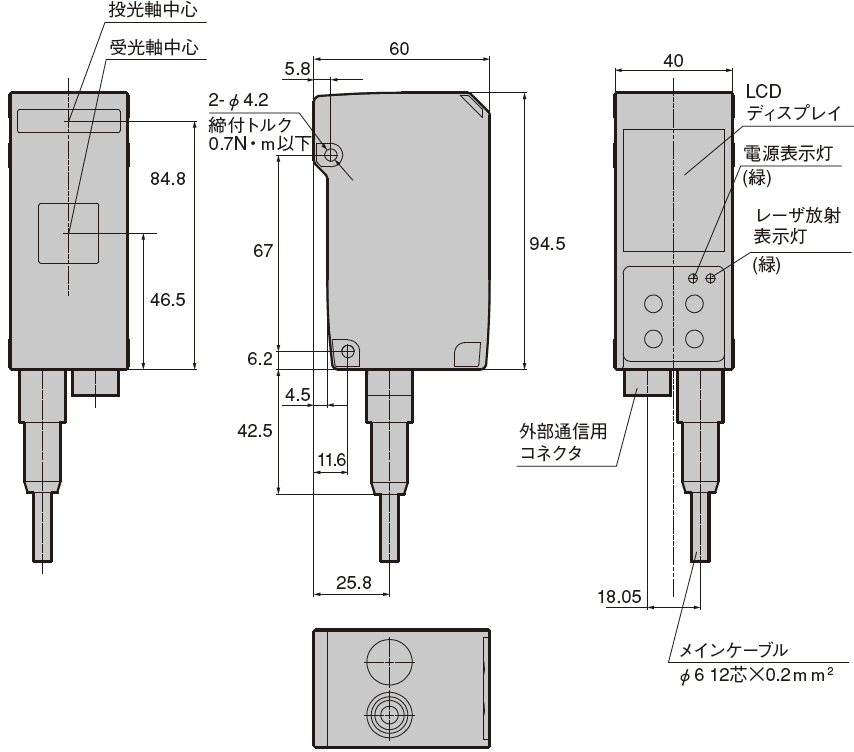

外形図

LWB

入出力回路

各種入力

アナログ出力

制御出力

RS-485

特性データ(代表例)

オプション / アクセサリ

種類 品コード 用途
LWB用メインケーブル 2m VLWB003 電源・I/O・アナログ出力ケーブルです。
標準で付属しませんので、購入時に以下の中からご選択ください。
5m VLWB004
10m VLWB005
LWB用USBケーブル 1.8m VLWB006 RS-485で通信を行うためのバラ線ケーブルです。
LWB用通信ケーブル 2m VLWB007 PCソフトウェア使用時に本体とPCを接続。RS-485とUSBの変換ケーブルです。
5m VLWB008
10m VLWB009

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ LWB カタログ 2,984 kB 2017-06-28 ---
マニュアル LWB マニュアル 10,844 kB 2017-02-15 ---
アプリケーション LWB アプリケーション 2,512 kB 2015-09-08 ---
アプリケーション LWB用ドライバ_Windows2000_XP用 877 kB 2015-04-18 ---
アプリケーション LWB用ドライバ_Windows7_8用 1,887 kB 2015-04-18 ---
