フレックスコンベア周辺の侵入検知

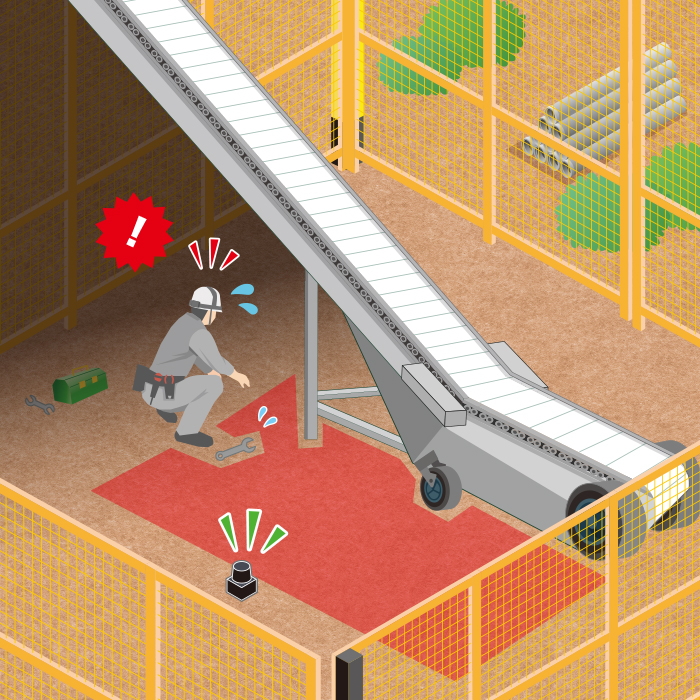

フレックスコンベアの下をエリアセンサで監視し、メンテナンスを行う作業員が巻き込まれるのを防止する。

傾斜のあるフレックスコンベアでは、作業員が下側でメンテナンスを行う際、コンベアの影に隠れてしまうため、
操作担当者から作業員の姿が確認しづらく、稼働中の巻き込み事故が懸念されていました。
ライトカーテンでは居残り検知が難しいため、自由に監視エリアを設定できる測域センサが候補となり、検出距離5mで十分だったことから「UST-05LN」が採用されました。
UST-05LNは「ティーチング機能」で複雑な背景形状を自動でエリア化でき、さらに「固定オフセット」を組み合わせることで、ティーチングで作成した背景形状に対して適度な余裕を持たせることができます。
これにより、背景のわずかな変動にも影響されにくく、誤検知を抑えた安定した検出設定が可能となり、コンベア下にある複数の支柱や振動による誤検知リスクを解消しました。
また、作業中に第三者が誤ってスイッチを押してもコンベアが動作しないよう、上位制御側でインターロック相当の仕組みも構築されています。
端材や水滴が落下する環境に合わせ、最小検出幅・ディレイ機能を細かく調整し、安定した検知を実現しました。
安全性と現場環境の双方に適した検知システムとして高く評価されています。
