【光データ伝送装置シリアルタイプ】DWFシリーズにて、通信が途切れる

受光レベルの状態を教えてください。

5点以下点灯しています ステップ3へ

5点以上点灯しています ステップ5へ

3点～5点の場合は光軸が不安定な可能性がございますので、光軸のご確認をお願いいたします。
（移動体に載せている場合は、振動によるずれ等にご注意ください。）

3点以下の場合は、CDレベル以下となり、通信不可の状態です。
こちらにつきましても光軸の調整をしていただき、受光レベルが5以上になるようご調整をお願いいたします。

投光素子（レーザ）の出力異常時に点灯いたします。
再起動後も点灯状態の場合は故障している恐れがございます。

5点以上の場合、光軸は合っております。
途中で通信が途切れる可能性として下記がございます。

・周辺に反射するもの（夕日・外乱光）・他のセンサ等がある場合は干渉している可能性がございます。
　→DWFの指向角内に光が入らないよう、物理的に離していただく、もしくは遮光して頂ければと思います。
・DWFを隣接設置している場合、お互いの光にて干渉している可能性がございます。

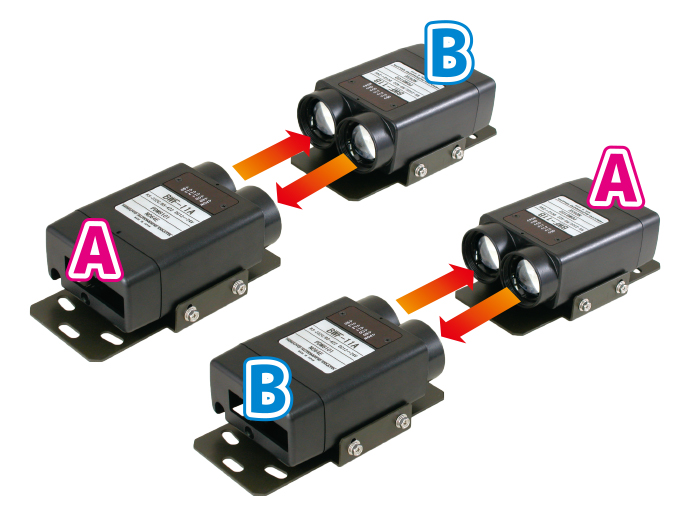

　→隣接側を下記図のようにAとBを入れ替え、ご設置をお試しください。
