3D LiDARのエリア設定って？？

3D LiDARの設定は難しそう、というアンにエリア設定方法をレクチャーするレイコ。
直感的にマウスで設定できるのは嬉しいですね♪（その後微調整に数値を入力していきます）
次回はYHTの取付向きについてご紹介予定です！

このマンガはフィクションです。実在の人物・団体・出来事とは関係ありません。

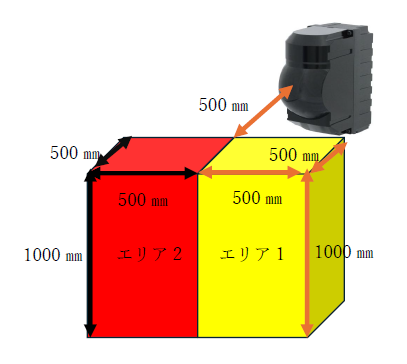

YHTでは飛び地機能を使用できるため、YHTとエリアの間は500㎜空けた状態にします。
今回仮に作成するエリアは、縦幅500㎜、横幅500㎜、高さ1000㎜とします。
※高さはYHTの中心位置から上方向に500mm、下方向に500㎜とします。

漫画に出てきたシーンのように、2D画面からマウスでダブルクリックして、大まかなエリアを作成する方法もございますが、今回は数値入力のパターンをご紹介します。

まずはエリア1から作成を行います。

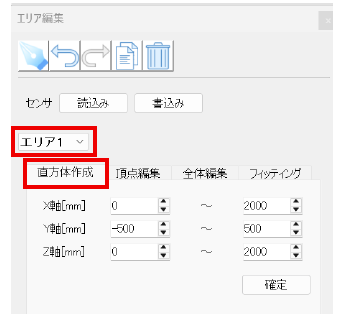

エリア編集の中に「エリア1」という欄がありますが、このプルダウンを押すことで、どのエリアを作成するか選択することができます。今回は「エリア1」を選択してください。
そして作成方法は「直方体作成」を選択します。

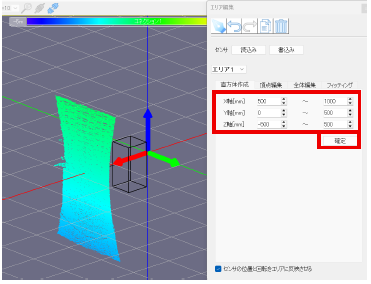

各軸の数値入力欄があるため、こちらに数値を入れていきます。
そして数値入力が完了後に、「確定」ボタンを押します。
「確定ボタン」を押すと、これまで黒枠でできていたエリアに色が付きます。（エリア1だと黄色）
その後に「書込み」ボタンを押し、センサにエリアを書き込みます。

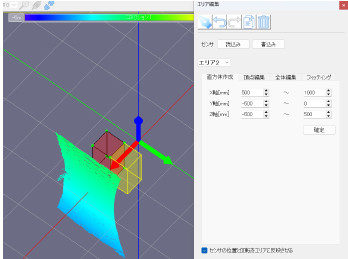

つぎに「エリア2」を作成し、「直方体作成」を使用します。
そして数値入力を行い、「確定」ボタンを押します。
最後に書き込みを押しエリア2も完成です。
その後出力状態の確認ができれば完成です♪
