MBX-301CA
鉄鋼・クレーンセンサミクロマスタ
蒸気、外乱光、煙の影響を受けないマイクロ波を使用した電波式センサです。検出部にあたるアンテナとアンプ制御部で構成され、その間は導波管で結合されています。アンテナは熱の影響を受ける電子部品が使用されておらず、高温環境下でも使用できます。
製品概要
悪環境下での使用に最適
マイクロ波は蒸気、外乱光、煙の影響を受けないため、特に環境の悪い場所での使用に適しています。
製品仕様
形式 |
制御部:MBX-301CA |
アンテナ:MAR-201(エアパージなし)、MAR-251(エアパージ付) |
導波管:MWG-25(シームレス・2m長)
MFG-20(フレキシブル・0.5m長) |
継手:MSJ-20(ソケット)、MBJ-20(エルボ)、MCJ-20(45゜エルボ) |
検出物体 |
反射面が50㎜×50mm以上の鋼材 |
検出距離 |
アンテナ面より約300mm |
応差の距離 |
1~30mm可調整 |
マイクロ波 |
10.525GHz ±15MHz |
許容導波管長 |
25m以下(送、受信合計) |
導波管エアブロー |
エアー質:工業用クリーンエアー、エアー量:20リットル/分 |
耐エアー圧:980kPa(但しMAR-251形アンテナを使用する場合) |
電源電圧 |
AC100~110V/AC200~220V(+10%、-10%、50/60Hz) |
消費電力 |
4.5VA以下 |
制御出力 |
接点出力:1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1) |
無接点出力:フォトカプラ(75V 100mA) |
アラーム出力※1 |
1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1) |
応答時間 |
接点出力:10ms、無接点出力:3ms |
接続 |
M4ねじ端子、グランド付ハブボディ(穴径φ18) |
表示灯 |
電源表示灯、動作表示灯、アラーム表示灯、5段階受信レベル表示灯※2 |
使用周囲温度 |
制御部:-10~+60℃、アンテナ及び導波管:-20~+600℃ |
ケース |
アンテナ:青銅製鋳物、制御部:アルミダイカスト製 |
質量 |
制御部:約10kg、アンテナ:約11kg |
※1.停電または回路の故障により、マイクロ波の発信を停止した場合に出力します。
※2.受信レベルを5段階に表示します。
注)本製品は、電波法に基づく「技術基準適合証明対応機器」です。ご使用に当たっては、免許申請が必要です(無線従事者は不要)。詳細は最寄りの当社営業所までお問合わせ下さい。
外形図

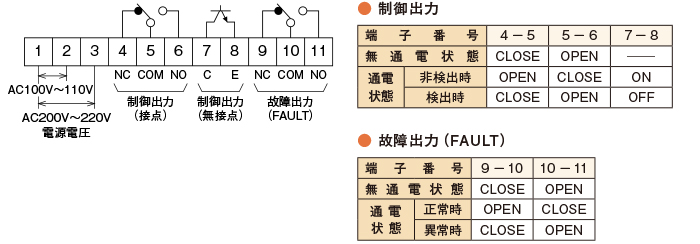

入出力回路
特性データ
