MBF
鉄鋼・クレーンセンサミクロマスタ
マイクロ波を使用した対向形の電波式センサです。汚れに強く、ごみ処理施設でのホッパー内ごみレベル検出に使用されています。
※型式については、製品仕様の型式をご参照ください。
製品概要
特徴
マイクロ波を使用した対向形の電波式センサで、主にごみ処理施設でのホッパー内ごみレベル検出に適しています。
無線局開局手続き不要
移動体検知センサ用特定小電力機器での技術基準適合証明を取得しています。
干渉対策
変調切換スイッチにより、ch1、ch2で干渉を回避できます。
細かい感度調整が可能
製品仕様
形式 | MBF-33T | MBF-33R | MBF-36T | MBF-36R |
(送波器) | (受波器) | (送波器) | (受波器) | |
電源電圧 | AC100~230V(50/60Hz) | DC24V | ||
消費電力 | 3.2VA以下 | 4VA以下 | 3W以下 | 4W以下 |
検出距離 | 5m(最大到達距離:参考値50m、アダプタ使用時 10m)注1 | |||
使用電波 | マイクロ波24.15GHz | |||
発振出力 | 10mW以下 | |||
制御出力 | 1Cリレー接点、電波受波時リレー励磁(AC250V 4A、DC30V 3A、cosφ=1) | |||
アナログ出力 | 受波量に比例した、直流電圧出力(MAX約10V) | |||
時限 | 出力のONディレー時間を設定、約0.1~10s | |||
応答時間 | 最小出力応答時間0.1s | |||
表示灯 | 送波器:POWER(緑) | |||
受波器:UNBULOCK(黄)、BULOCK(橙)、レベル表示灯(黄5点) | ||||
使用周囲温度 | -10~+55℃(但し、氷結のないこと) | |||
使用周囲湿度 | 45~85%RH(但し、氷結のないこと) | |||
耐電圧 | AC1,500V 1分間 | AC1,000V 1分間 | ||
(電源及び出力接点—ケース間) | (電源及び出力接点—ケース間) | |||
絶縁抵抗 | 20MΩ以上(電源及び出力接点—ケース間) 500Vメガによる | 20MΩ以上(電源及び出力接点—ケース間) 250Vメガによる | ||
耐振動 | 10~55Hz、複振幅1.5mm、X・Y・Z各方向 各2時間 | |||
耐衝撃 | 196m/s2(20G)、X・Y・Z各方向 各3回 | |||
ケース材質 | 本体:アルミダイカスト製、カバー:アクリル製 | |||
保護構造 | IP64 |
その場合、受信器本体とアンテナ付きフランジ間にアダプタ(付属品)を挿入しています。
送波器名称

受波器名称

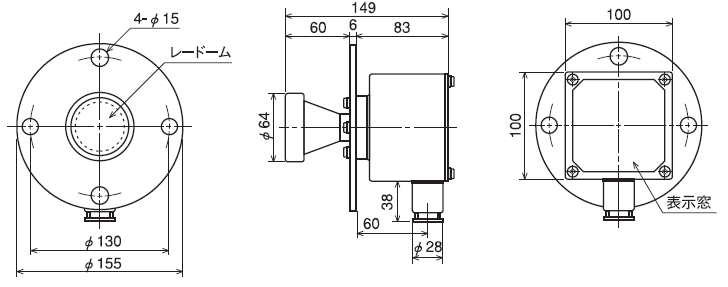

外形図
MBF-33/36標準仕様アンテナ付

受波器用アダプタ(付属品)

設置距離(送・受間)が2.5m以下で乾燥した紙などを検出するため受波余裕度を
小さくする場合、受波器のアンテナと本体の間に挿入してください。
入出力回路

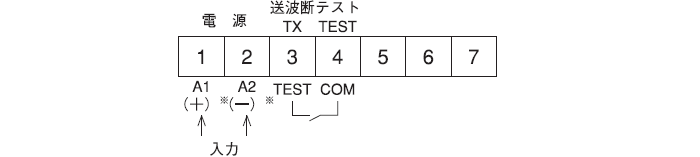

送波器

※( )内極性はDC24Vの場合です。
●送波断テスト(TX TEST)
端子番号3, 4を短絡することにより、送波器の発振出力を停止できます。これは、UNBLOCK状態での送波器̶受波器の動作を確認する場合に使用します。但し、テスト端子は引き出し配線はしないでください。誤動作する 恐れがありますので、手元での調整時のみ使用してくだ さい。
●送波断テスト(TX TEST)
端子番号3, 4を短絡することにより、送波器の発振出力を停止できます。これは、UNBLOCK状態での送波器̶受波器の動作を確認する場合に使用します。但し、テスト端子は引き出し配線はしないでください。誤動作する 恐れがありますので、手元での調整時のみ使用してくだ さい。

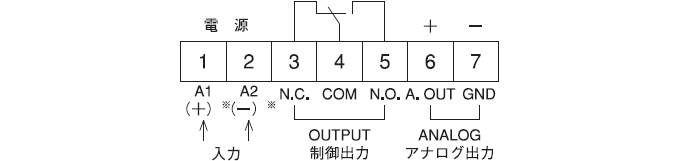

受波器

※( )内極性はDC24Vの場合です。
制御出力

アナログ出力(ANALOG:受波量チェック端子)

アナログ出力の最大値は感度調整によって制限されます。
例:〔COARSE2〕では〔FINE〕を中にすると最大レベル5まで
受波レベルの測定端子で、電圧テスター(15Vレンジ以 上)でリニアに受波量が測定できます。設置時の調整、 稼働中の受波量記録に使用します。 出力はアイソレーションされているため、長く配線するこ ともできます。但しノイズによる誤動作を防ぐため、配線 距離は100m以下で行い、シールド線を使用してくださ い。
例:〔COARSE2〕では〔FINE〕を中にすると最大レベル5まで
受波レベルの測定端子で、電圧テスター(15Vレンジ以 上)でリニアに受波量が測定できます。設置時の調整、 稼働中の受波量記録に使用します。 出力はアイソレーションされているため、長く配線するこ ともできます。但しノイズによる誤動作を防ぐため、配線 距離は100m以下で行い、シールド線を使用してくださ い。
特性データ
特性エリア

ch1/ch2切換えによる干渉エリア(ch1/ch2切換設定
した場合でも干渉するエリア)
変調切換スイッチch1/ch2の切換えで干渉防止が可能
です。検出距離が3,100mm以上であれば基本的には干
渉エリアはありません。
