ミクロマスタ/MBX-301CA

鉄鋼・クレーンセンサ

蒸気、外乱光、煙の影響を受けないマイクロ波式

  • 商品概要
  • 用途事例
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 各種ダウンロード

商品概要

悪環境下での使用に最適

マイクロ波は蒸気、外乱光、煙の影響を受けないため、特に環境の悪い場所での使用に適しています。

マイクロ波の発信を監視するモニタ出力付

用途事例

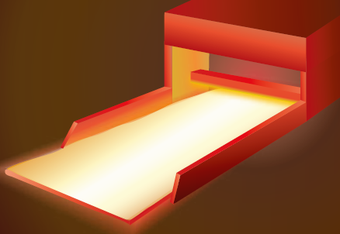

悪環境下における検出例

水蒸気が発生する場合にマイクロ波にて検知します。

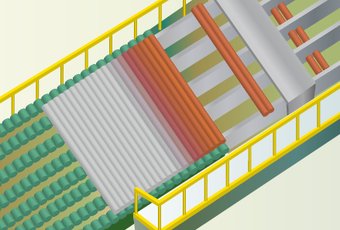

冷却床の鋼材検出用途

形式 / 品コード

製品仕様

形式 制御部:MBX-301CA
アンテナ:MAR-201(エアパージなし)、MAR-251(エアパージ付)
導波管:MWG-25(シームレス・2m長)
    MFG-20(フレキシブル・0.5m長)
継手:MSJ-20(ソケット)、MBJ-20(エルボ)、MCJ-20(45゜エルボ)
検出物体 反射面が50×50mm以上の鋼材
検出距離 アンテナ面より約300mm
応差の距離 1~30mm可調整
マイクロ波 10.525GHz ±15MHz
許容導波管長 25m以下(送、受信合計)
導波管エアブロー エアー質:工業用クリーンエアー、エアー量:20リットル/分
耐エアー圧:980kPa(但しMAR-251形アンテナを使用する場合)
電源電圧 AC100~110V/AC200~220V(+10%、-10%、50/60Hz)
消費電力 4.5VA以下
制御出力 接点出力:1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)
無接点出力:フォトカプラ(75V 100mA)
アラーム出力※1 1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)
応答時間 接点出力:10ms、無接点出力:3ms
接続 M4ねじ端子、グランド付ハブボディ(穴径φ18)
表示灯 電源表示灯、動作表示灯、アラーム表示灯、5段階受信レベル表示灯※2
使用周囲温度 制御部:-10~+60℃、アンテナ及び導波管:-20~+600℃
ケース アンテナ:青銅製鋳物、制御部:アルミダイカスト製
質量 制御部:約10kg、アンテナ:約11kg
※1.停電または回路の故障により、マイクロ波の発信を停止した場合に出力します。
※2.受信レベルを5段階に表示します。
注)本製品は、電波法に基づく「技術基準適合証明対応機器」です。ご使用に当たっては、免許申請が必要です(無線従事者は不要)。詳細は最寄りの当社営業所までお問合わせ下さい。

外形図

アンテナ(MAR-201/MAR-251)

制御部(MBX-301CA)

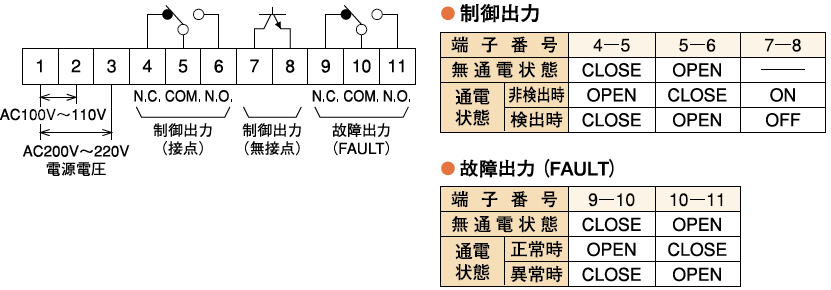

入出力回路

接続

特性データ(代表例)

検出特性

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ MBX-301 カタログ 4,978 kB 2017-06-27 ---
マニュアル MBX-301 マニュアル 698 kB 2017-02-15 ---
2D CAD MBX-301 2D CAD 10 kB 2015-04-23 ---
2D CAD MBX-301CA(MAR-201) 2D CAD 17 kB 2015-04-23 ---
2D CAD MBX-301CA(MAR-251) 2D CAD 18 kB 2015-04-23 ---
