BRC-G(光リモコン)
光データ伝送装置光リモコン
送信点数4点/12点、距離10m/20mの産業用光リモコンです。光を使用しているので電波障害に強く免許不用でシャッター開閉や機械設備などの遠隔操作が可能です。Fナンバー設定で送信したい受信機を選択できます。
※型式については、型式一覧をご参照ください。
製品概要
外乱ノイズに強い
FSK変調と独自の判定回路の採用により、外乱ノイズに強く高信頼伝送ができます。
操作が容易に
送信時にはブザーが鳴ります。
またFナンバーやバッテリーチェックは液晶表示します(4点送信タイプのみ)。
またFナンバーやバッテリーチェックは液晶表示します(4点送信タイプのみ)。
送信したい受信器を選択可能
受信器に設定/登録されたコード(Fナンバーコード)と送信されるコードが一致したとき、伝送可能となります。
このため、受信器を同時に多数個使用する用途にも、必要な受信器のみに必要なデータが送信できます。
このため、受信器を同時に多数個使用する用途にも、必要な受信器のみに必要なデータが送信できます。
広範囲な送受信エリア
稼動中の機器に対しても支障なく伝送できます。
電波障害に強い
光を利用しているため、電波障害に強く法規上の規制も受けません。

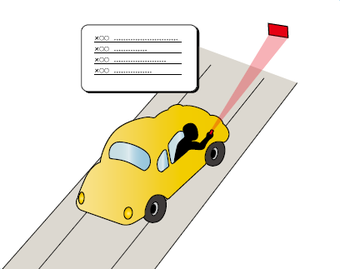

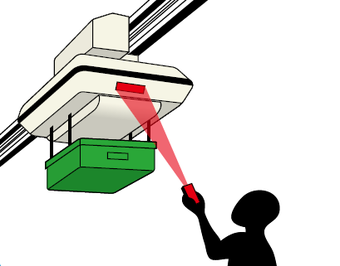

導入事例
形式一覧
型式 | 品コード | 種類 | 点数 | 伝送距離 | 伝送方向 |
BRC-G24T | XRC1021 | 送信器 | 4点 | 10m | ――――― |
BRC-G2BT | XRC1022 | 12点 | |||
BRC-G44T | XRC1043 | 4点 | 20m | ||
BRC-G4BT | XRC1026 | 12点 | |||
BRC-G2AR | XRC1521 | 受信器 | 4点 | 10m、20m共通 | ヘッドオン |
BRC-G2BR | XRC1523 | 12点 | |||
BRC-H2AR | XRC1721 | 4点 | フロントオン | ||
BRC-H2BR | XRC1722 | 12点 |
製品仕様
送信器(4点送信タイプ)
●Fナンバーで受信器を選択します。
●Fナンバーは、F-1~F-9の9点またはF001~F255の255点の範囲で設定できます。
●Fナンバーを液晶表示します。
注)オートパワーオフ機能が働いて、自動的に電源がOFFした状態で電源スイッチをON→OFF→ONと繰返してもLCD表示は行いません。
この場合は電源スイッチをONにし、1~4のいずれかのキーを押してください。この操作で通常のモードとなり、送信が可能となります。
送信器(12点送信タイプ)
●Fナンバーで受信器を選択します。
●Fナンバーは、01~85の範囲で設定できます。
受信器
●Fナンバーで受信器を選択します。
●Fナンバーは、F-1~F-9の9点またはF001~F255の255点の範囲で設定できます。
●Fナンバーを液晶表示します。
形式 | BRC-G24T | BRC-G44T |
種類 | 4点送信タイプ | |
電源 | 単4アルカリ電池(1.5V×4本) | |
電池寿命:連続使用で約9時間 | ||
電源スイッチ、オートパワーオフ機能付 | ||
(30秒間キー入力がなければ自動的に電源をOFF) | ||
投光素子 | 赤外LED | |
指向角 | 30゜(全角) | |
伝送距離 | 10m | 20m |
送信点数 | 4点 | |
送信方法 | 送信キー(1~4)により送信。モード切り換えスイッチの選択により2重押し可能 | |
送信確認 | 電子ブザー(送信中鳴動) | |
ケース | ABS樹脂(操作部:ポリエステルフィルム) | |
重量 | 約120g |
この場合は電源スイッチをONにし、1~4のいずれかのキーを押してください。この操作で通常のモードとなり、送信が可能となります。
送信器(12点送信タイプ)
●Fナンバーで受信器を選択します。
●Fナンバーは、01~85の範囲で設定できます。
形式 | BRC-G2BT | BRC-G4BT |
種類 | 12点送信タイプ | |
電源 | 単4アルカリ電池(1.5V×4本) | |
電池寿命:連続使用で約9時間 | ||
電源スイッチ、オートパワーオフ機能付 | ||
(30秒間キー入力がなければ自動的に電源をOFF) | ||
投光素子 | 赤外LED | |
指向角 | 30゜(全角) | |
伝送距離 | 10m | 20m |
送信点数 | 12点 | |
送信方法 | 送信キー(1~12)により送信。モード切り換えスイッチの選択により2重押し可能 | |
送信確認 | LED表示(送信中点灯) | |
ケース | ABS樹脂(操作部:ポリエステルフィルム) | |
重量 | 約200g |
受信器
形式 | BRC-G2AR | BRC-G2BR | BRC-H2AR | BRC-H2BR |
種類 | 4点出力 | 12点出力 | 4点出力 | 12点出力 |
ヘッドオンタイプ | フロントオンタイプ | |||
電源電圧 | DC24V ±20%(リップル10%以下) | |||
受光素子 | フォトダイオード | |||
指向角 | 左右方向±45°、上方向10°、下方向40° | |||
受信方式 | FSK変調、反転符号一致で出力有効 | |||
Fナンバー登録 | 送信器で設定、登録 | |||
出力 | データ出力:4点(BRC-G2AR、BRC-H2AR) | 12点(BRC-G2BR、BRC-H2BR)ストローブ1点 | ||
フォトカプラ・アイソレーション、オープンコレクタ出力 (MAX.35V、50mA、残留電圧MAX.1.5V) 注)登録されたFナンバーコードと受信したFナンバーコードが一致した時のみ出力 |
||||
接続方式 | リード線式(2m長、端末コネクタ付) | |||
使用周囲照度 | 10,000lx以下(蛍光灯・水銀灯) | |||
使用周囲温度 | -10~+50℃ | |||
使用周囲湿度 | 45~85%RH | |||
保護構造 | IP66(IEC規格) |
外形図

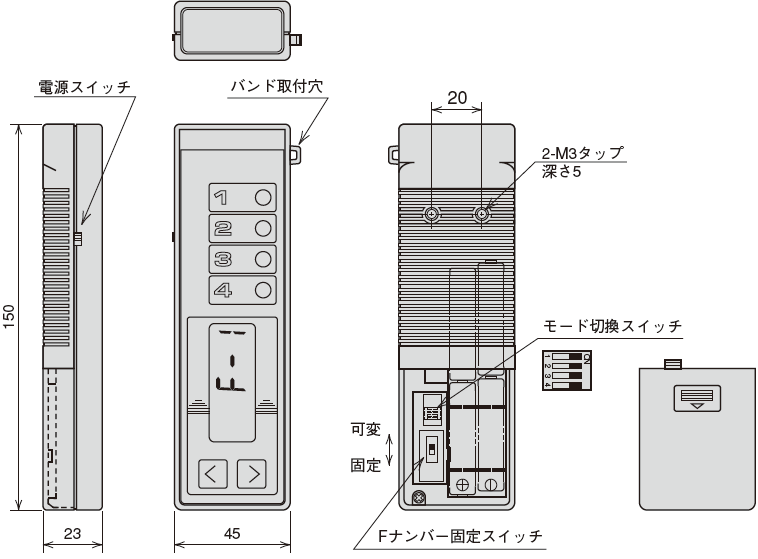

4点送信タイプ(送信器)

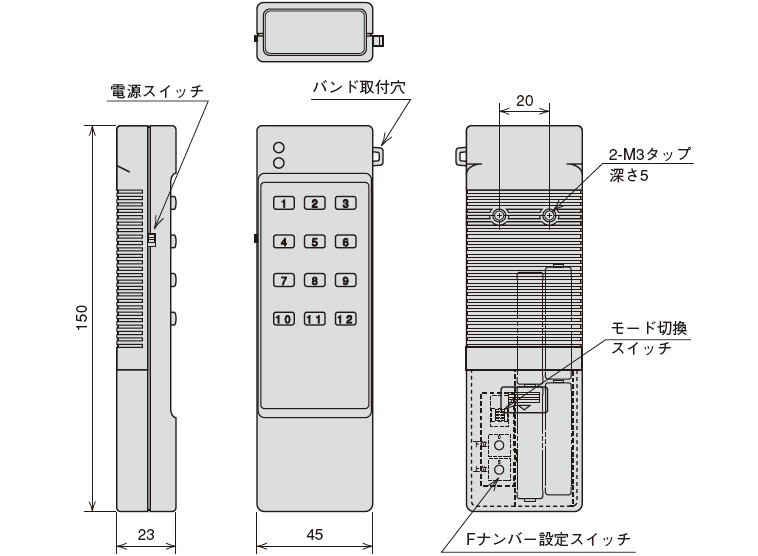

12点送信タイプ(送信器)

ヘッドオンタイプ(受信器)

注)ケーブル径は次の通りです。4点出力形:φ7、12点出力形:φ8.2
フロントオンタイプ(受信器)

※Fナンバーを登録するとき使用します。
注)ケーブル径は次の通りです。4点出力形:φ7、12点出力形:φ8.2
注)ケーブル径は次の通りです。4点出力形:φ7、12点出力形:φ8.2
入出力回路

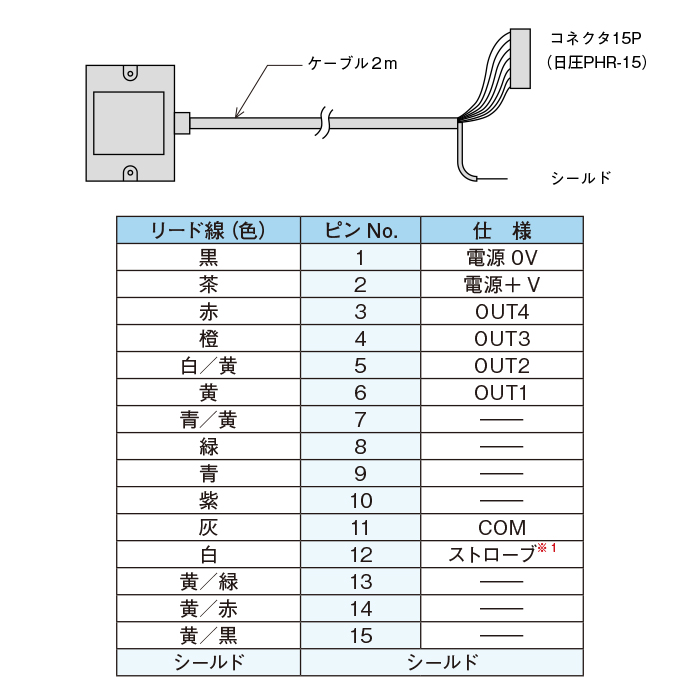

4点出力形受信器の場合

※1.データ確定時にONとなります。
注)ケーブルに付属しているコネクタは、中継端子としては使用できません。
注)ケーブルに付属しているコネクタは、中継端子としては使用できません。

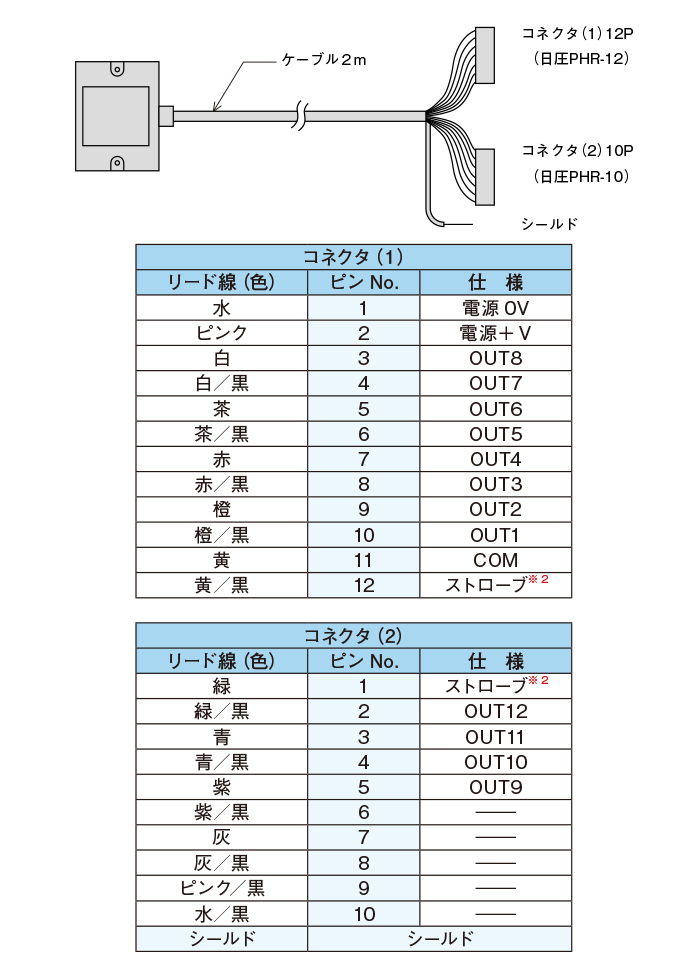

12点出力形受信器の場合

※2.内部で短絡されています。データ確定時にONとなります。
注)ケーブルに付属しているコネクタは、中継端子としては使用できません。
注)ケーブルに付属しているコネクタは、中継端子としては使用できません。
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
屋外で使用可能でしょうか。
基本的に屋内仕様となります。太陽光などの強い光や雨などが投受光面につくと、検出距離が落ちたり誤出力する可能性がございます。
