製品詳細
PRODUCT DETAIL

PRV
鉄鋼・クレーンセンサHMD
光ファイバ式HMD。熱材が放射する赤外線(熱線)を検出して動作します。アンプユニット、センサヘッド、耐熱ファイバで構成され過酷な環境の製鉄所、重工業での鋼材検出に最適です。
※型式については、製品仕様の型式をご参照ください。
製品概要
特徴
● 検出材料温度に対して、本製品は対数増幅回路の採用により、温度対アナログ出力電圧の関係を
リニアな特性とし、受光レベルが2倍毎に受光レベル表示を点灯させています(8段階点灯)。
動作点設定はこのレベル表示またはアナログ電圧で設定することが出来ます。
● 検出温度切換スイッチとしてL/M/H の3レンジがあり、360℃から1,200℃まで検出条件が決まれば稼働前でも動作点設定が可能です。
● 検出温度切換スイッチとしてL/M/H の3レンジがあり、360℃から1,200℃まで検出条件が決まれば稼働前でも動作点設定が可能です。
操作電源を選ばない
AC100〜240Vの範囲で使用できるフリー電源です。
ワーニング出力付き
センサヘッドは水冷不要
エアレスフードの採用により、エアパージの必要もありません。

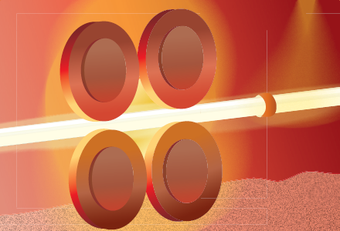

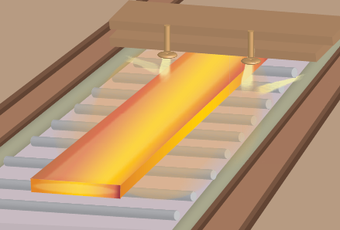

導入事例
製品仕様
型式 | アンプユニット: | PRV-10A※1 |
センサヘッド: | FHM-201(基本タイプ)、FHM-203(狭指向角タイプ)、 | |
FHM-8WA(広指向角タイプ) | ||
ファイバユニット※2: | FHV-321(2m長)・FHV-351(5m長)・FHV-411(10m長) | |
電源電圧 | AC100~240V(+10%、-15%、50/60Hz) | |
消費電力 | 5VA以下 | |
検出物体 | 360~1,200℃の熱材(FHM-201の場合) | |
検出距離 | 5m以下(視野に対する被検出体の大きさ、温度、ファイバ長により異ります※3) | |
制御出力 | 1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)、無接点出力(120V以下、100mA以下) | |
ワーニング出力 | 1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)、無接点出力(120V以下、50mA以下) | |
アナログ電圧出力 | 入光量/動作設定を切換で出力(但し、調整以外で使用しないでください) | |
応答時間 | 接点出力:20ms以下、無接点出力:5ms以下 | |
動作モード | ライトON(熱材検出時ON)/ダークON(熱材非検出時ON)切換式 | |
接続 | コネクタ式(ケーブル長2m) | |
表示灯 | 電源(緑)、動作(黄)、ワーニング(赤)、受光レベル8点(黄) | |
ファイバユニット特性 | 許容曲げ半径100mm、最大使用圧力784MPa、引張り強度490N | |
使用周囲温度 | アンプユニット:-10~+55℃ センサヘッド・ファイバユニット:-10~+200℃(但し氷結・結露しないこと) |
|
使用周囲湿度 | 45~85%RH(但し氷結・結露しないこと) | |
絶縁抵抗 | 20MΩ以上(電源・出力接点-ケース間) | |
耐電圧 | AC1,500V 1分間(電源・出力接点-ケース間) | |
耐振動 | 10~55Hz、複振幅1.5mm、X・Y・Z各方向 各2時間 | |
耐衝撃 | 490m/s2、X・Y・Z各方向 各3回 | |
保護構造 | アンプユニット:IP64(IEC規格)、センサヘッド:IP64(IEC規格) ファイバユニット:ブレード付コルゲート管(SUS)外装 |
|
ケース材質 | アンプユニット:アルミダイカスト製、センサヘッド:アルミ製 | |
質量 | アンプユニット:各約950g センサヘッド:FHM-201約1.2kg、FHM-203約2.5kg、FHM-201-8W約1.7kg ファイバユニット:FHV-321約1.0kg、FHV-351約1.8kg、FHV-411約2.8kg |
※2. 3m長、15m長、20m長もラインアップしています。別途お問い合せください。
※3. 詳細資料は別途ご請求願います。
★制御出力でフォトモスリレータイプもラインアップしております。
外形図
アンプユニット

入出力回路
接続

制御出力(動作モードは内部スイッチにより切換え)

ワーニング出力

特性データ
鋼材検出温度特性

最小検出物体と検出温度特性
