製品詳細
PRODUCT DETAIL
HSA-70A/B
光電・レーザーセンサ超音波レベルセンサ
こちらの製品は生産・販売を終了しています。
薬品ならびに耐腐食に対応したコンパクトボディ RS-232Cインタフェース及び4~20mA電流出力を標準装備
製品概要
特徴

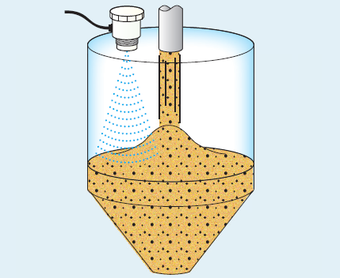

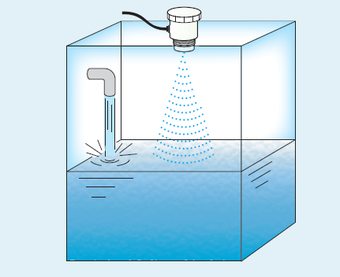

●音が物に反射してかえってくる”やまびこの原理”を応用しています。
●超音波が発射され、再び受信されるまでの伝播時間を測定し、距離を計測します。
●樹脂一体成形型(ポリプロピレン)を採用しているので、薬品や耐腐食に対応しています。
●超音波が発射され、再び受信されるまでの伝播時間を測定し、距離を計測します。
●樹脂一体成形型(ポリプロピレン)を採用しているので、薬品や耐腐食に対応しています。
反射面が結露しても測定可能
防水コネクタでケーブルの着脱が簡単
形式一覧
型式 | 品コード | 超音波周波数 | 検出距離 |
HSA-70A | RHSA001 | 50Hz | 0.5~5m(9.99m 静水面時) |
HSA-70B | RHSA002 | 100Hz | 0.25~2m(4m 静水面時) |
製品仕様
形式 | HSA-70A | HSA-70B |
電源電圧 | DC12~24V(10~28V)、3W以下(アイソレーション電源) | |
超音波周波数 | 50kHz | 100kHz |
標準計測長 | 0.5~5m(9.99m:静水面時) | 0.25~2m(4m:静水面時) |
計測対象物 | 粉体(液体) | |
ビーム角 | 14° | |
計測精度 | ±0.25%フルスケール、または1cmの大きい方 | |
表示 | 3桁LED(cm単位)、エラー表示(---点灯) | |
分解能 | 内部分解能1mm(RS-232C) | |
表示分解能1cm単位、設定分解能1cm単位 | ||
温度補償センサ | -20~+60℃、表示1℃単位精度±2℃以内 | |
メモリバックアップ | EEPROM | |
平均処理回数(移動平均時間) | 1~30回(0.33~10s) | |
設定 | キーボード設定、上下限警報出力スイッチ設定、電流出力上下限位置設定、データ平均設定、表示単位切替(cm、%) | |
出力 | ・警報出力NPNオープンコレクタ出力(30V以下、100mA以下)、上限1点、下限1点(アイソレーション) ・4—20mA電流出力 ・RS-232C(9,600bps) | |
使用周囲温度 | -20~+60℃(保存時-30~+80℃)、但し氷結・結露しないこと | |
使用周囲湿度 | 35~95%、但し氷結・結露しないこと | |
絶縁抵抗 | 20MΩ以上(DC500Vメガーにて) | |
耐電圧 | AC1,000V 1分間 | |
対振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |
耐衝撃 | 200m/s2 X、Y、Z各方向 各2時間 | |
保護構造 | IP65(IEC規格) | |
ケース材質 | PP(ポリプロピレン) | |
質量 | 350g | |
配線ケーブル | 8芯(0.3mm2) ケーブル長10m、防水コネクタによる着脱式 |
外形図
本体外形図
入出力回路
接続
オプション
種類 | 品コード |
取付ナット | RZ00011 |
フランジ | RZ00012 |
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
代替品
HSA-02/HSA-05 | インタフェースがRS232C→RS485(MODBUSフォーマット)に変更になったことに伴い配線が異なりますのでご注意ください。エリア設定の方法が異なります。詳しくはHSA-02/05商品ページの各種ダウンロードよりマニュアルをご参照ください。 |
---|
