LX1-407
光電・レーザーセンサ距離設定式センサ
レーザ距離設定式センサ(TOFセンサ)。距離4m、色や形状による影響を受けづらいTOF方式を採用したことによりワークの位置決めや多様なワークが流れる搬送ラインの物体検出、一般的な光電センサでは検出しづらいアルミ材の検出に威力を発揮。
※型式については、型式一覧をご参照ください。
製品概要
距離で検出するレーザセンサ

検出物の色に影響をうけず、小スポットレーザ光で、はみ出し・位置決め・段差判別の用途に最適です。
紹介動画
TOF(Time Of Flight)方式

パルス発光されたレーザが対象物にあたって戻ってくるまでの
時間を計測し、距離に換算する測定方式。
対象物の表面状態の影響に強く、安定した検出が可能。
光沢ワーク・反射率の低いワークもしっかり検出

受光量の差ではなくワークまでの距離でON/OFF するため、黒ゴムなどの反射率の低いワーク、光沢のある金属ワークなどでも安定した長距離検出が可能です。
段差判別用途でも安定検出

白色応差5%(代表値)の低応差を実現。離れた場所からの部品有無検査など、段差判別にも能力を発揮します。
またTOF 方式により、長距離でも検出精度が落ちにくく、白黒誤差も少なくなります
TOF センサでコンパクトサイズを実現

TOF 形式の光電センサとして、17×32.8×44.4(W×D×H)mm のコンパクトサイズを達成。

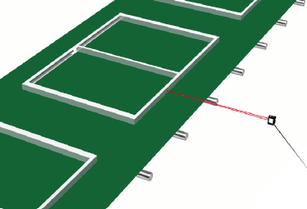

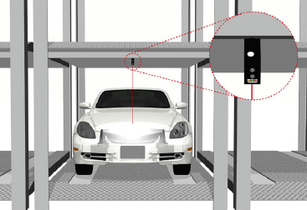

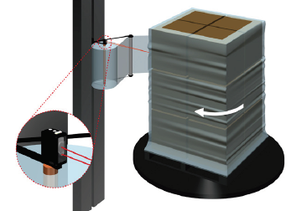

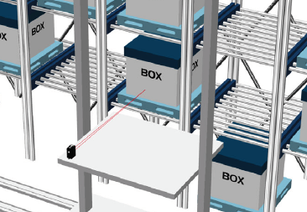

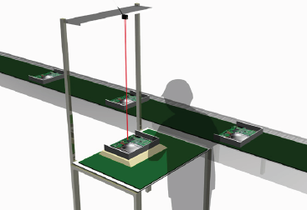

導入事例
形式一覧
型式 | 品コード | 電源電圧 | 出力 | 外部入力 | 検出距離 |
LX1-407C | RLX1001 | DC12~24V | NPN | Lレベル時レーザOFF | 0.1~4.0m 白紙 200×200mm (反射率90%) にて |
LX1-407A | RLX1002 | PNP | Hレベル時レーザOFF |
製品仕様
種類 | TOF方式レーザセンサ | |
形式 | NPN出力タイプ | PNP出力タイプ |
LX1-407C | LX1-407A | |
投光光源 | 半導体赤色レーザダイオード (波長:650nm 最大出力:390μW) レーザクラス IEC/JIS CLASS1 |
|
電源電圧 | DC12~24V(最大動作範囲DC10~30V リップル10%含む) | |
消費電流 | 85mA以下 | |
検出距離 | 0.1~4.0m 白紙 200×200mm (反射率90%) にて |
|
動作モード | ライトオン(受光時動作)/ダークオン(遮光時動作) ボリウム切換え(工場出荷時:受光時動作) |
|
制御出力 | オープンコレクタ 2出力 許容 荷電圧/電流:DC30V/100mA以下 残留電圧:1.8V/100mA以下 |
|
外 部 入 力 | LX1-407C : Lレベル時レーザOFF LX1-407A : Hレベル時レーザOFF |
|
相互干渉防止 | 2台を隣接設置しても問題なし | |
保護回路 | 逆接保護、過電流保護(制御出力) | |
感度調整器 | ボリウム(エンドレス) 2個 工場出荷時:感度最大 |
|
表示灯 | 安定表示灯 : 緑色LED 不安定表示灯 : 赤色LED 出力表示灯 : 橙色LED (安定表示灯・不安定表示灯はレーザOFF時に消灯) |
|
接続 | ケーブル引出し式 φ4.5mm 5芯(AWG24) 2m長 材質:PVC | |
ビームサイズ | 代表例 15mm (4mにて) | |
投光軸振れ幅 | ±1.5°以下 | |
応 差 | 15%以下 距離1m~4.0m間、白紙 200×200mm (反射率90%) にて |
|
応答時間 | 0.5ms以下 | |
回路安定時間 | 300ms 以下 | |
使用周囲照度 | 太陽光 : 受光面照度 4,000 lx 以下 蛍光灯 : 受光面照度 3,000 lx 以下 |
|
使用周囲温度 | -10~+50℃(保存時:-40~+70℃) 但し氷結しないこと | |
使用周囲湿度 | 35~85%RH(保存時:35~95%RH) 但し結露しないこと | |
耐振動 | 複振幅1.5mm 10~55Hz X・Y・Z方向 各2時間 | |
耐衝撃 | 500m/s2 X・Y・Z方向 各3回 | |
絶縁抵抗 | 20MΩ以上(DC500Vメガーにて) 充電部一括・ケース間 | |
耐ノイズ | Emission EN60947-5-2:2007+A1:2012,Clause7.2.6.3 EN55011:2009+A1:2010 Immunity EN60947-5-2:2007+A1:2012,7.2.6.2 with reference to EN61000-6-2:2005 EN60947-5-2:2007+A1:2012,Clause7.2.3.1 with reference to IEC60255-5:2000 |
|
保護構造 | IP67 | |
材質 | ケース:ABS ガラス繊維入り レンズ(フロントカバー):PMMA |
|
質量 | 約100g | |
外形寸法 | W17 × D32.8 × H44.4mm | |
付属品 | 取付金具セット(金具:1個、M3ねじ:2個、ワッシャ:2個、ナット:2個) |

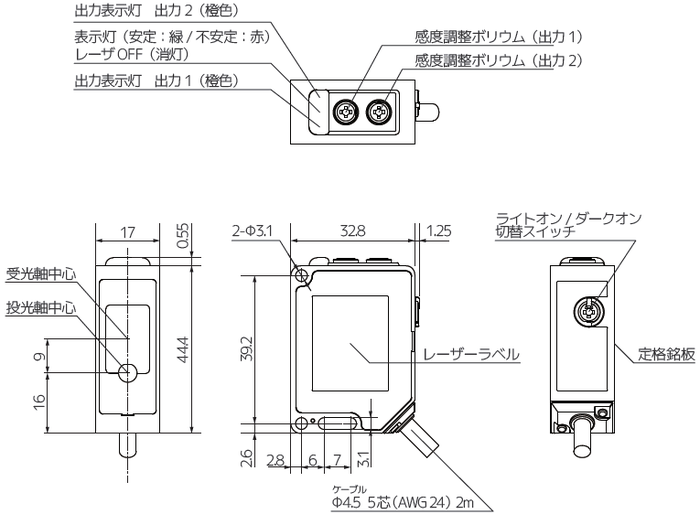

外形図
本体

取付金具あり

入出力回路
NPNタイプ

PNPタイプ

特性データ
材質特性

応答特性
