LDA
光電・レーザーセンサレーザ式センサ
こちらの製品は生産・販売を終了しています。
アンプ分離形レーザセンサ、透過、透過測長、同軸回帰反射、同軸拡散反射をラインアップ。デジタル表示と多彩なティーチング方法で小さいワーク、はみ出し、位置決めなどを高精度に検出が可能です。
2023年12月受注終了
製品概要
高速応答、最速60μs(Fastモード時)
可視赤色レーザー搭載!
感度補正を装備
極端な反射率も影響されません。
同軸反射式を採用

投光部の周囲で受光する同軸反射方式を採用しています

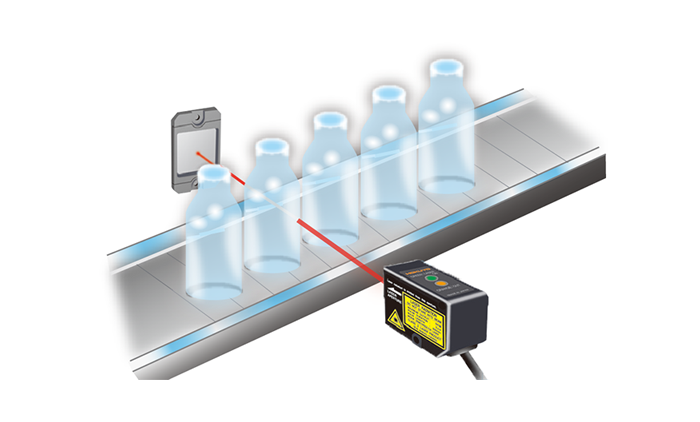

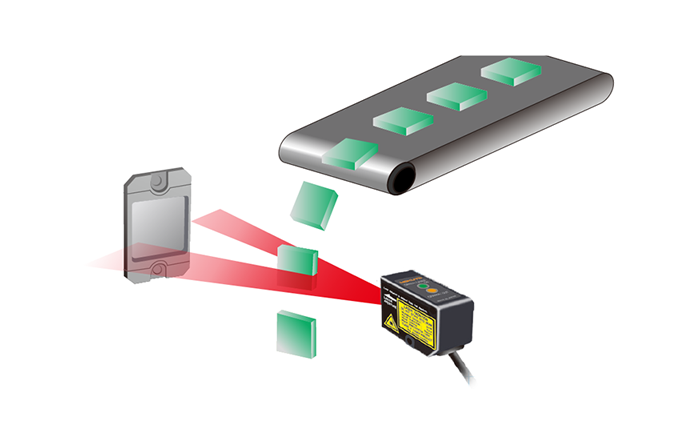

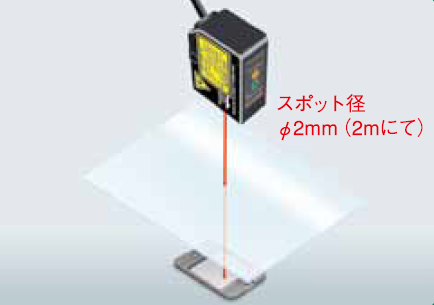

透明ティーチング

回帰反射形センサヘッドの使用時に透明体を検出するモードです。
(ガラスやプラスチックなど)
ワークがないときに1点ティーチングをすることで透明体のような受光量の少ないワークの検出が可能です。
(ガラスやプラスチックなど)
ワークがないときに1点ティーチングをすることで透明体のような受光量の少ないワークの検出が可能です。

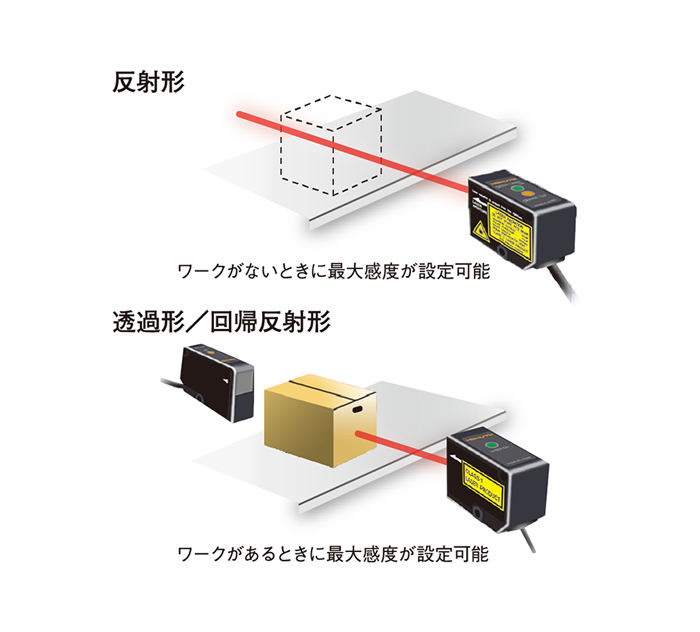

1点ティーチング

ワークがない状態でティーチングをすることで背景を検出しない設定が可能です。
オートティーチング

ワークが移動中でも最適な感度に設定できます

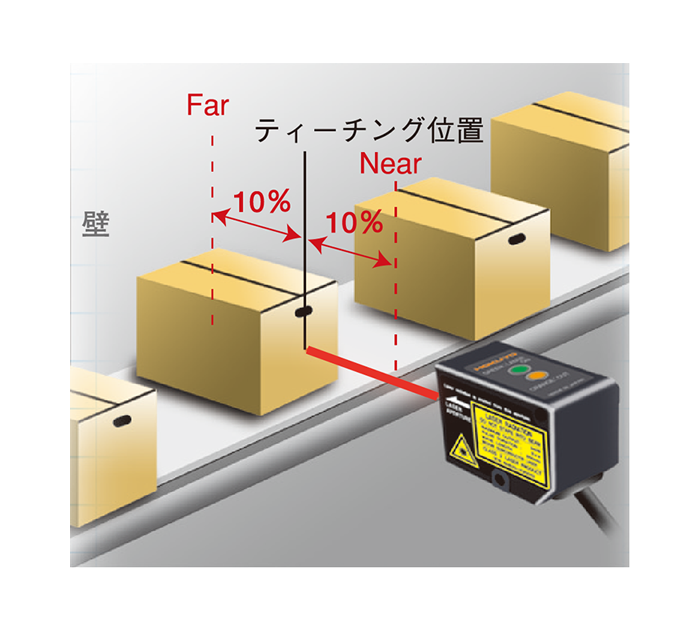

ゾーンティーチング

上下限の範囲内で検出可能になるティーチングです。ティーチングしたときの受光量の±10%の設定が可能です。

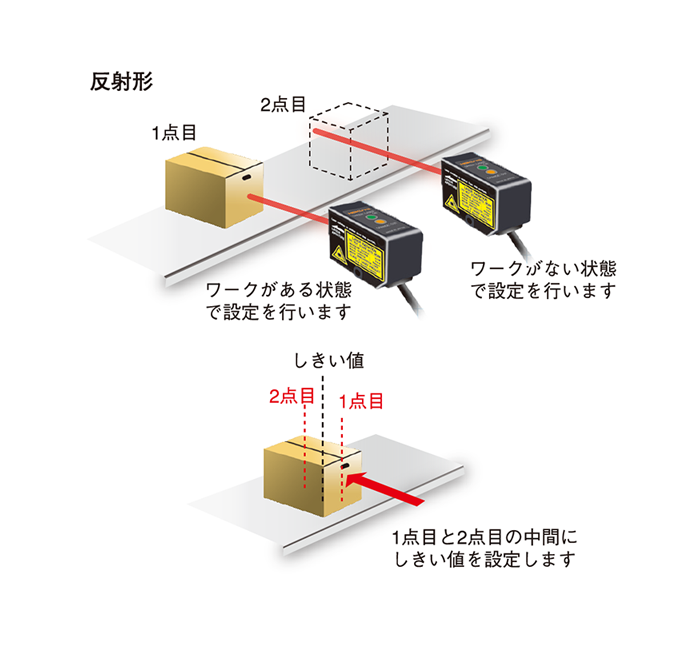

2点ティーチング

ワークの有無2点をティーチングし、2点間の中央にしきい値を設定します。
微小物体の検出や段差判別等、シビアな検出に活躍します。
微小物体の検出や段差判別等、シビアな検出に活躍します。

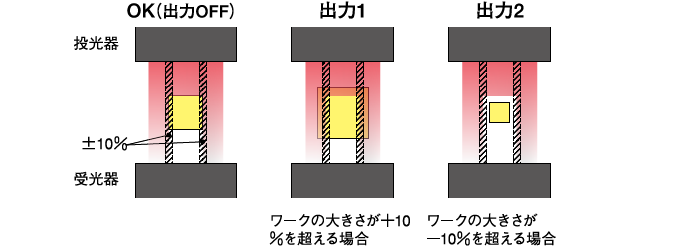

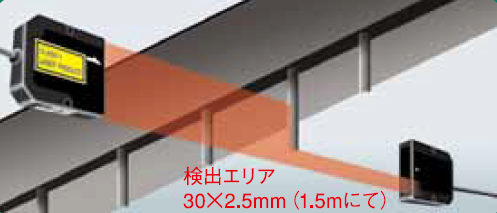

測長ティーチング

エリア内における検出ティーチングにより判別が可能です。
+10%を超えると出力1が、-10%を超えると出力2が出力します。
+10%を超えると出力1が、-10%を超えると出力2が出力します。
形式一覧
●センサヘッド
●アンプユニット
型式 | 品コード | 種類 | 繰返し精度 | 検出距離 | スポット径 | ||
Long | Standard | Fast | |||||

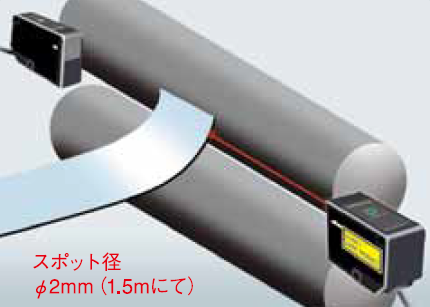

JDA-15K5 | RJDA001 | 透過型 | 0.2mm | 1.5m | φ2mm (1.5mにて) |
||
JDA-15K5-W | RJDA002 | 透過測長形 | 0.3mm | 1.5m(検出距離が測長モードのとき、0.5m) | 30×2.5mm (1.5mにて) |
||
HDA-70K3 | RHDA001 | 同軸回帰反射形 | 0.2mm | 0.08~7m | 0.05~4m | 0.1~14m | φ9mm (7mにて) |

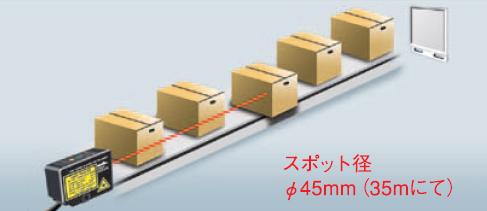

HDA-350K3 | RHDA003 | 同軸回帰反射形 長距離タイプ |
0.2mm | 0.5m~35m | 0.3m~25m | 0.1m~14m | φ45mm (35mにて) |

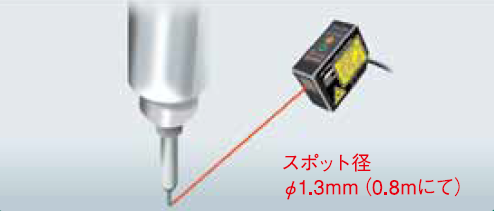

HDA-08K1 | RHDA002 | 同軸反射形 | 0.2mm | 0.8m | 0.6m | 0.2m | φ1.3mm (0.8mにて) |
型式 | 品コード | 出力 | |||||
LDA-DC | RLDA001 | NPNオープンコレクタ出力 | |||||
LDA-DA 生産中止 | RLDA002 | PNPオープンコレクタ出力 |
製品仕様
●アンプ
●センサヘッド
※1.測長モード時の応答時間は、LongモードもしくはStandardモードに設定してご使用ください。
※2.付属の専用反射板との組み合わせによる値です。
※3.検出物体が200mm□白画用紙の場合の値です。
形式 | LDA-DC | LDA-DA 生産中止 |
品コード | RLDA001 | RLDA002 |
電源電圧 | DC12~24V ±10% | |
消費電流 | 45mA DC24V時(センサヘッド込み、アナログ含まず) | |
応答速度(センシングモード) | 60μs/500μs/2ms(Fast/Standard/Long センシングモードによる) | |
出力 | NPNオープンコレクタ | PNPオープンコレクタ |
制御出力 | NPN/PNPオープンコレクタ出力共に 100mA DC24V以下、残留電圧 1.8V以下 | |
表示灯 | レーザ放射表示灯:緑色、出力表示灯:橙色、ティーチング表示灯:赤色、チャンネル表示灯:緑色(1・2CH) | |
デジタル表示 | 7セグメントLED、8桁表示 | |
タイマ機能 | オンディレイ、オフディレイ、ワンショット | |
タイマ時間 | 1ms~9s | |
ティーチング | 1点、2点、ゾーン、透明体検出、測長 | |
動作モード | アンプ内操作による(L:入光時動作/D:遮光時動作)切換え | |
アナログ出力 | 4~20mA | |
入出力設定 | 外部入力設定:1点ティーチング、同期入力、投光オフ、カウンタリセット | |
出力設定:2CH出力+アラーム設定 | ||
ゼロリセット | 有り | |
イニシャルリセット | 有り(モードが初期設定に戻ります) | |
接続 | コード引き出し式(2m長) | |
絶縁抵抗 | 20MΩ(DC500V)以上 | |
耐電圧 | AC1,000V 1分間 | |
使用周囲温度・湿度 | -25~+55℃(保存時-20~+60℃)、35~85%RH(保存時35~95%RH)。但し、氷結・結露しないこと | |
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向 各2時間 | |
耐衝撃 | 500m/s2、X・Y・Z各方向 各3回 | |
保護構造 | IP50(IEC規格) | |
ケース材料 | 本体、カバー:ポリカーボネート | |
質量 | 約65g(ケーブル含む) | |
付属品 | 取付金具 | |
取付け | DINレール取付け |
●センサヘッド
種類 | 透過形 | 透過測長形 | 同軸回帰反射形 | 同軸回帰反射形 | 同軸反射形 | |
(長距離タイプ) | ||||||
形式 | JDA-15K5 | JDA-15K5-W | HDA-70K3 | HDA-350K3 | HDA-08K1 | |
投光器:JDA-15K5P | 投光器:JDA-15K5-WP | |||||
受光器:JDA-15K5R | 受光器:JDA-15K5-WR | |||||
品コード | RJDA001 | RJDA002 | RHDA001 | RHDA003 | RHDA002 | |
光学方式 | 同軸反射 | |||||
光源 | 赤色半導体レーザ 650nm | |||||
レーザクラス | JIS/IEC クラス1 | JIS/IEC クラス2 | ||||
最大出力 | 390μW | 3mW | ||||
レーザ寿命 | 約45,000時間(55℃にて) | |||||
検出距離 | Long | 1.5m | 1.5m | 0.08m~7m※2 | 0.5m~35m※2 | 0.8m※3 |
Standard | (検出モードが測長モード※1の時、0.5m) | 0.05m~4m※2 | 0.3m~25m※2 | 0.6m※3 | ||
Fast | 0.02m~2m※2 | 0.1m~14m※2 | 0.2m※3 | |||
スポット径 | φ2mm(1.5mにて) | 30×2.5mm(1.5mにて) | φ9mm(7mにて) | φ45mm(35mにて) | φ1.3mm(0.8mにて) | |
繰返し精度 | 0.2mm | 0.3mm | 0.2mm | 0.2mm | 0.2mm | |
表示灯 | レーザ放射表示灯(投光器のみ):緑色LED | レーザ放射表示灯:緑色LED | ||||
出力表示灯(受光器のみ):橙色LED | 出力表示灯:橙色LED | |||||
接続 | コネクタ式 | |||||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | |||||
使用周囲温度・湿度 | -10~+55℃(保存時-20~+60℃)、35~85%RH(保存時35~95%RH)。但し氷結・結露しないこと | |||||
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方面 各2時間 | |||||
耐衝撃 | 500m/s2、X・Y・Z各方面 各3回 | |||||
耐電圧 | AC1,000V 1分間 | |||||
絶縁抵抗 | 20MΩ(DC500V)以上 | |||||
保護構造 | IP67(IEC規格) | |||||
ケース材質 | 本体:ポリカーボネート、窓:ガラス、PMMA樹脂 | |||||
質量(コード含む) | 約90g | 約115g | 約45g | |||
付属品 | ――――― | 反射板(RRL-23S) | 反射板(RRL-51S) | ――――― | ||
※2.付属の専用反射板との組み合わせによる値です。
※3.検出物体が200mm□白画用紙の場合の値です。
外形図

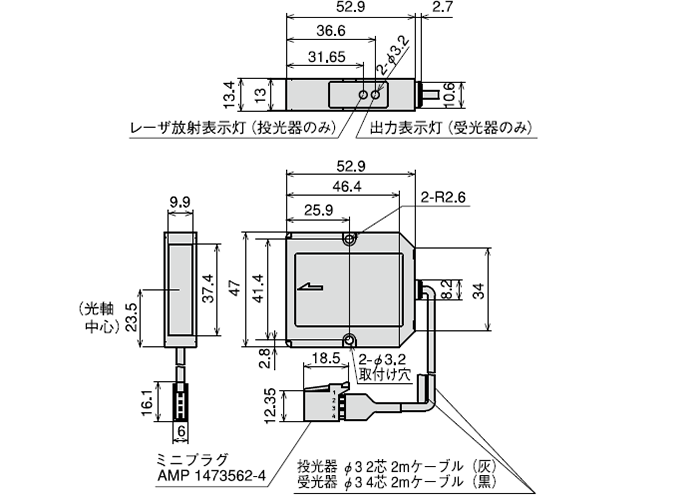

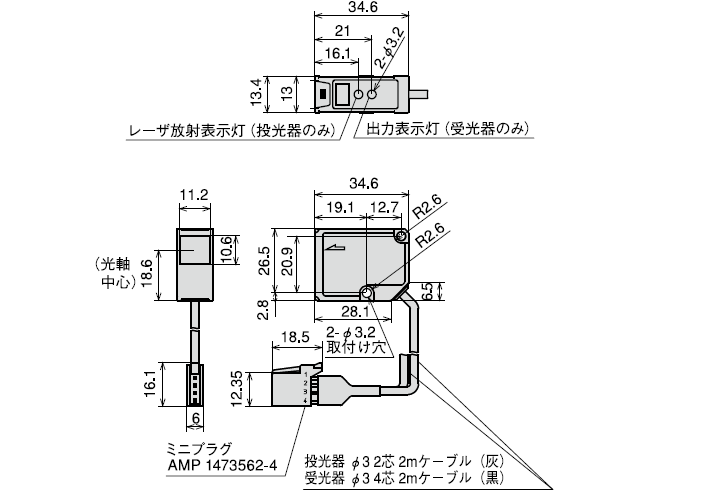

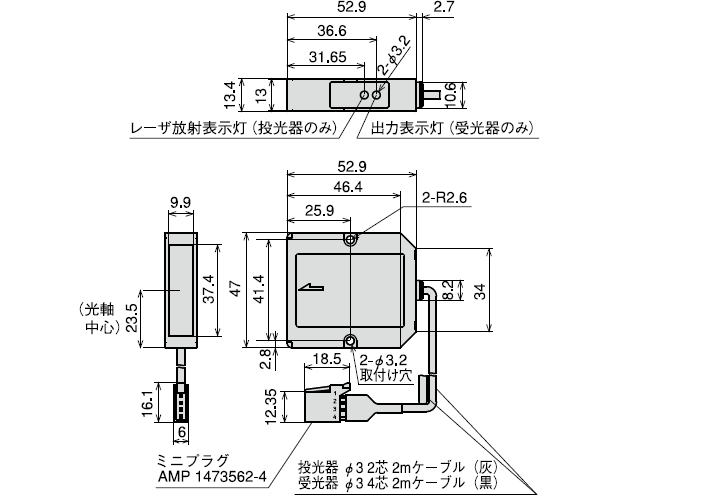

センサヘッド・JDA-15K5

センサヘッド・JDA-15K5-W

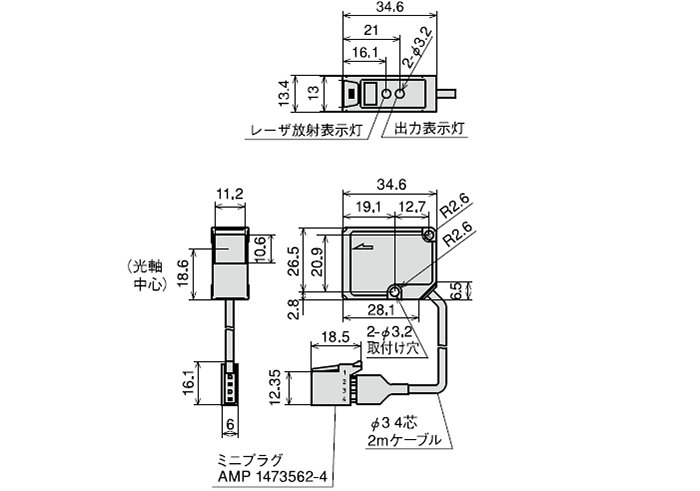

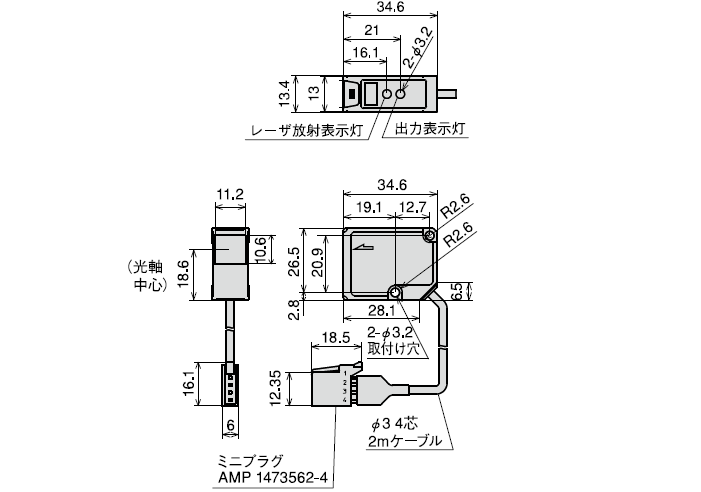

センサヘッド・JDA-70K3/305K3/08K1

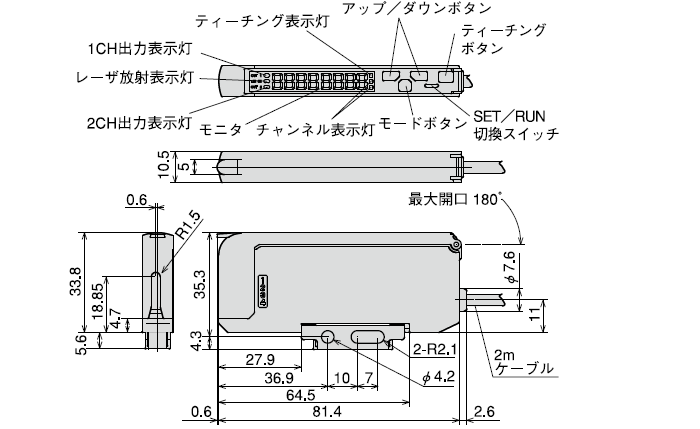

アンプユニットLDA-DC/DA

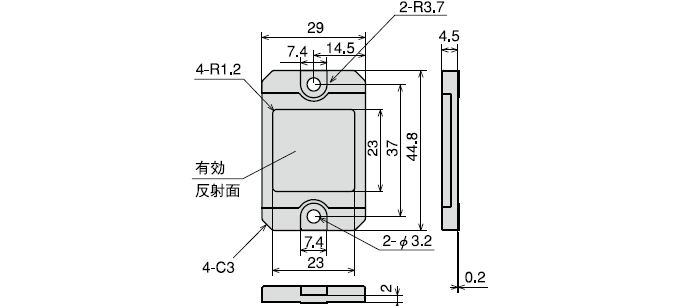

反射板RRL-23S

HDA-70K3に付属

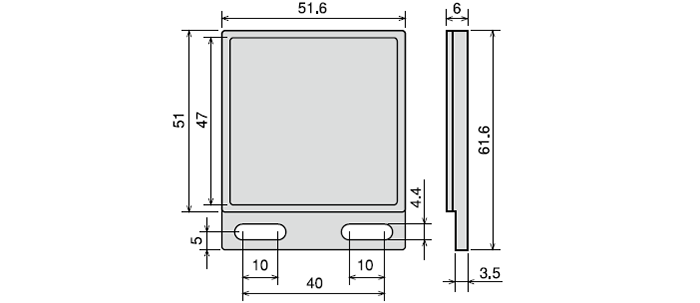

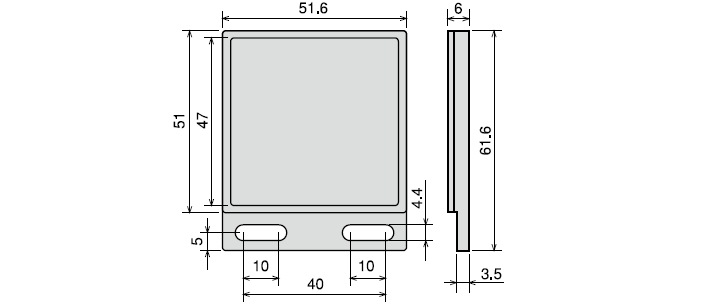

反射板RRL-51S

HDA-350K3に付属

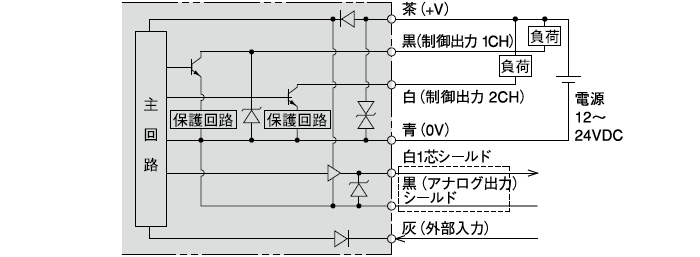

入出力回路

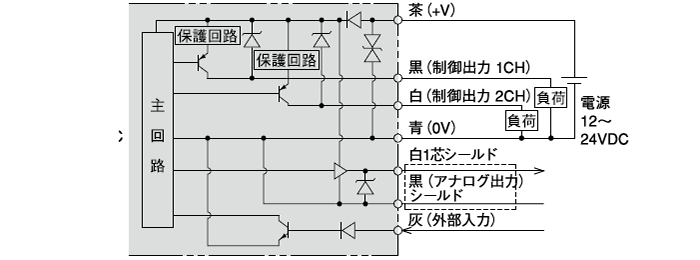

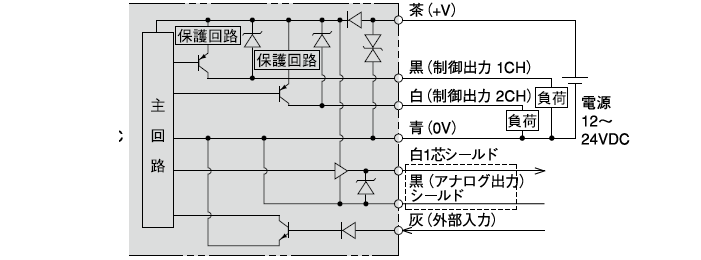

NPN出力

PNP出力
