レーザ式センサ/LEX

光電・レーザーセンサ CE

長距離・小スポット用可視光レーザ搭載!用途で選べる4タイプをラインアップ!!

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード

商品概要

可視光レーザー搭載

見えるスポット径で簡単に設置できます

高速ラインにも

応答速度0.25ms以下です

IP67保護構造

用途事例

透過形

●車両のはみ出し、位置決め
5mでφ2mの物体が検出可能です。

回帰反射形

●瓶、缶の通過検出
高速ラインでの連続するワークのわずかな隙間も検出します。

拡散反射形

●ワーク検出
ビームが補足スポットが小さいので小型ワークの検出も可能です。

測距反射形

●ワーク検出
BGS機能搭載により背景の影響が少なく、シビアな設定が可能です。

形式 / 品コード

型式 品コード 出力 検出距離 スポット径
LEX-305C RLEX001 NPN 30m 約φ30mm(30mにて)
LEX-305A RLEX002 PNP
LEX-103C RLEX005 NPN 10m 約φ12mm(10mにて)
LEX-103A RLEX006 PNP
LEX-031C RLEX003 NPN 300mm 約φ1.5mm(30mにて)
LEX-031A RLEX004 PNP
LEX-107C RLEX010 NPN 5~100mm 約φ1mm(100mmにて)
LEX-307C RLEX011 NPN 10~300mm 約φ1.5mm(300mにて)

製品仕様

種類 透過形 回帰反射形 拡散反射形 測距反射形(BGS機能付)
形式 LEX-305C LEX-305A LEX-103C LEX-103A LEX-031C LEX-031A LEX-107C LEX-307C
品コード RLEX001 RLEX002 RLEX005 RLEX006 RLEX003 RLEX004 RLEX010 RLEX011
電源電圧 DC12~24V(最大動作範囲DC10~30V、リップル10%含む)
消費電流 投光器・受光器:15mA以下 20mA以下 30mA以下
光源 可視光半導体レーザ655nm
レーザクラス JIS/IEC クラス1
最大出力 390μW 3mW 4.7mW
レーザ寿命 約50,000時間(50℃にて)
検出距離 30m 0.1~10m※1 300mm※2 5~100mm※2 10~300mm※2
スポット径※3 約φ30mm(30mにて) 約φ12mm(10mにて) 約φ1.5mm(300mmにて) 約φ1mm
(100mmにて)
約φ1.5mm
(300mmにて)
応差     20%以下 3%以下2 5%以下2
応答時間 0.25ms以下
出力 NPN PNP NPN PNP NPN PNP NPN
制御出力 NPN・PNPオープンコレクタ出力ともに100mA DC30V以下、残留電圧1.8V
感度調整器 付(但し、透過形投光器には搭載していません。) 付(機械式4回転ボリューム、エンドレス)
表示灯 レーザ放射表示灯(透過形受光器のみ安定表示灯):緑色LED、出力表示灯:橙色LED。
動作モード ボリュームにより切換え(L:入光時動作/D:遮光時動作)
接続 ケーブル引出式:φ3.8mm、2m長、3芯(透過形投光器:2芯、測距反射形:4芯)
使用周囲照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下
使用周囲温度・湿度 -10~+50℃(保存時-25~+70℃)※4、35~85%RH(保存時35~95%RH)。但し氷結・結露しないこと
絶縁抵抗 20MΩ(DC500V)以上
耐振動 複振幅1.5mm、10~55Hz、X・Y・Z各方向 各2時間
耐衝撃 500m/s2、X・Y・Z各方向 各3回
耐電圧 AC1,000V 1分間
保護構造 IP67(IEC規格)
ケース材質 本体:ABS樹脂、レンズ(フロントカバー):PMMA樹脂
質量(コード含む) 投光器:約45g、受光器:約50g 約50g
付属品 取付金具、取付ネジ 取付金具、取付ネジ、反射板 取付金具、取付ネジ
※1.付属の専用反射板との組み合わせによる値です。
※2.検出物体が100mm□白画用紙の場合の値です。
※3.中心強度の1/e2(13.5%)で定義しています。規定のスポット径以外にも漏れ光があり、対象物の周囲に反射率の高いものがあると影響を受けることがあります。
※4.測距反射形のみ-10~+55℃(保存時-40~+70℃)。

外形図

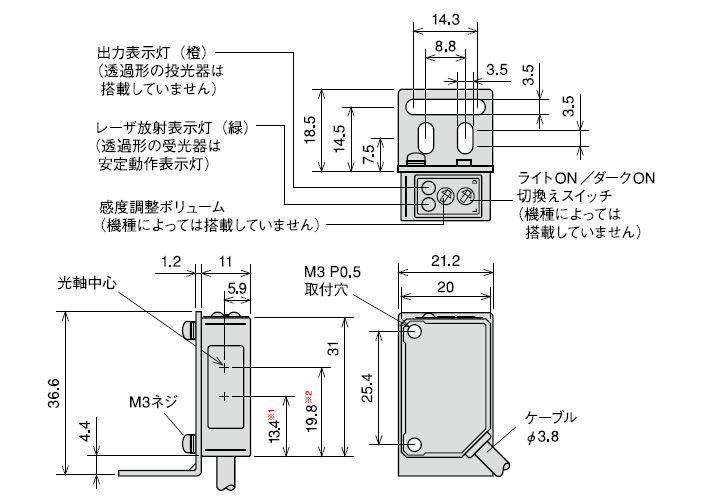

LEX-305/103/031

※1 回帰反射形・拡散反射形の投光中心位置です。
※2 透過形の投光・受光中心位置、回帰反射形・拡散反射形の受光中心位置です。

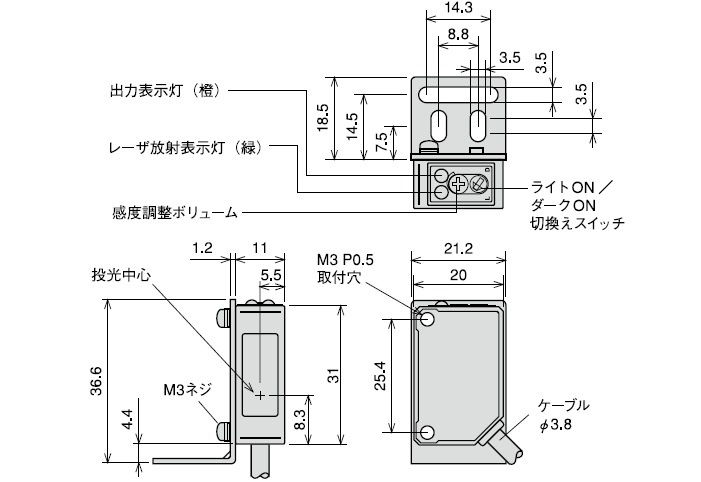

LEX-107/307

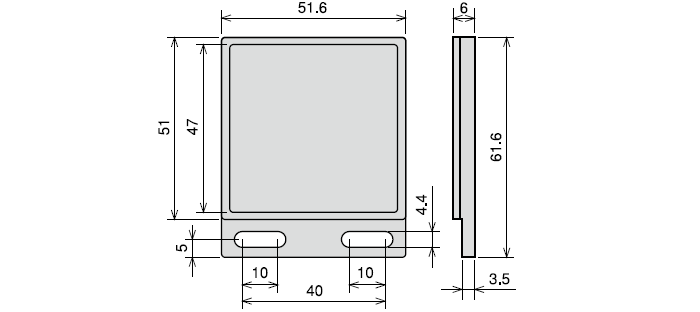

反射板RRL-51S

※LEX-103に付属

入出力回路

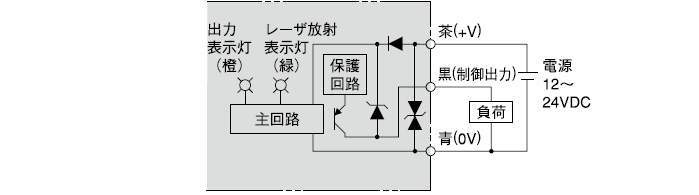

NPN出力

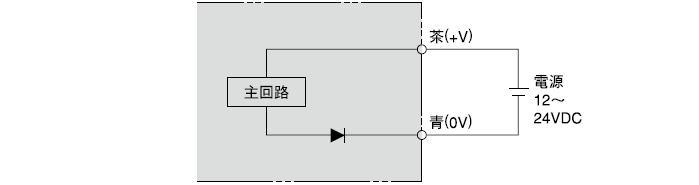

PNP出力

透過形投光器

特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ LEX カタログ 1,368 kB 2017-06-28 ---
マニュアル LEX マニュアル 1,036 kB 2017-02-15 ---
2D CAD LEX 2D CAD 8 kB 2015-04-23 ---
2D CAD LEXシリーズ用反射板 2D CAD 60 kB 2015-11-04 ---
2D CAD LEXシリーズブラケット 2DCAD 42 kB 2016-08-06 ---
