PLX
光電・レーザーセンサフリー電源形センサ
こちらの製品は生産・販売を終了しています。
AC・DCフリー電源
製品概要
AC・DCフリー電源
電源電圧はAC24~220V、DC12~110V共用のフリー電源です。

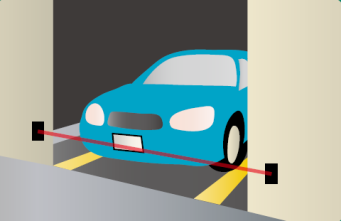

30mの長距離タイプもラインアップ
長距離タイプPLX-305Wは検出距離30m
大型の余裕度表示灯(赤色)により、光軸調整が簡単です。
大型の余裕度表示灯(赤色)により、光軸調整が簡単です。
IP67保護構造
形式一覧
型式 | 品コード | 種類 | 検出距離 | 検出物体 |
PLX-105W | RPLX001 | 透過形 | 10m | 13×13mm以上の不透明体 |
PLX-305W | RPLX020 | 30m | ||
PLX-403W | RPLX006 | 回帰反射形 | 0.1~4m | 30×30mm以上の不透明体 |
PLX-701L | RPLX005 | 拡散反射形 | 70cm | 不透明体 |
PLX-701R | RPLX004 |
製品仕様
種類 | 透過形 | 回帰反射形 | 拡散反射形 | |||
形式 | PLX-105W | PLX-305W | PLX-403W | PLX-701L | PLX-701R | |
光源 | 赤外LED | 赤色LED | 赤外LED | |||
電源電圧 | AC24~220V(+10%、-10%、50/60Hz) | |||||
DC12~110V(+10%、-10%、リップル10%以下) | ||||||
消費電力 | 投光器、受光器各4W以下 | 5W以下 | ||||
検出距離 | 10m以下 | 30m以下 | 0.1~4m以下※1 | 70cm以下(10cm□白画用紙) | ||
応答速度 | 20ms以下 | |||||
動作モード | ボリュームによる切換え※2 入光時動作:L側にセット 遮光時動作:D側にセット |
遮光時動作 | 入光時動作 | |||
制御出力 | 形態 | 接点出力(1Cリレー) | ||||
開閉電流 | AC250V 3A以下(抵抗 荷)、DC30V 3A以下(抵抗 荷) | |||||
寿命 | 機械的寿命:5,000万回、電気的寿命:10万回 | |||||
感度調整 | 固定 | 付 | ||||
表示灯 | 投光器:電源表示灯 | 制御出力表示灯(橙色LED) | ||||
(橙色LED) | ||||||
受光器:制御出力表示灯 | ||||||
(橙色LED) | ||||||
余裕度表示灯 | ||||||
(赤色LED)※3 | ||||||
接続 | ケーブル引き出し式(0.3mm2×5芯※4、UL対応耐熱性ビニールケーブル) | |||||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | |||||
使用周囲温度・湿度 | -25~+55℃(保存時-40~+70℃)、35~85%RH(保存時35~95%RH)。但し氷結・結露しないこと | |||||
絶縁抵抗 | 20MΩ以上(DC500Vメガーにて) | |||||
耐電圧 | AC2,000V 1分間 | |||||
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |||||
耐衝撃 | 500m/s2 X、Y、Z各方向 各3回 | |||||
保護構造 | IP66(IEC規格) | |||||
ケース材質 | ケース:ABS樹脂 レンズ:アクリル樹脂 | |||||
質量 | 投光器:約160g | 約160g | ||||
受光器:約160g | ||||||
付属品 | 取付金具 | 取付金具、反射板(RRP-50S-V) | 取付金具 |
※2. 当社出荷時は入光時動作側に設定しています。
※3. PLX-305Wのみ装備しています。
※4. 透過形投光器は2芯です。
外形図
PLX

※1.PLX-305Wのみ装備しています。
RRP-50S-V

回帰反射形に付属
入出力回路
透過形投光器

透過形受光器、回帰反射形、拡散反射形

特性データ
透過形(PLX-105W)水平移動特性

透過形(PLX-105W)垂直移動特性

透過形(PLX-305W)水平移動特性

透過形(PLX-305W)垂直移動特性

回帰反射形(PLX-403W)水平移動特性

回帰反射形(PLX-403W)垂直移動特性

拡散反射形(PLX-701R/701L)水平移動特性

拡散反射形(PLX-701R/701L)垂直移動特性

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
代替品
PNX | 電源の動作電圧範囲、取付寸法が異なります。 また、ライトオン固定となります。 ※詳細はPLX製品ページ内の各種ダウンロードより代替案内をご参照ください。 |
---|
