アンプ内蔵形センサ/PNX

光電・レーザーセンサ CE

透過型で70mの長距離検出が可能になりました。光源に赤色LEDを採用し、長距離でも光軸調整が容易。

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 各種ダウンロード

商品概要

[クラス最長]検出距離70m(透過型)

透過型で検出距離70mを達成。
長距離検出の用途が広がりました。

全機種感度ボリュームを装備

全機種に2回転ボリュームを採用。感度調整幅が広く、微妙な感度調整もラクラク行えます。
しかもインジケータ付ですので、調整位置も一目で確認できます。

光源に赤色LEDを採用し、長距離でも光軸調整が容易

フリー電源タイプとDC電源タイプ

用途事例

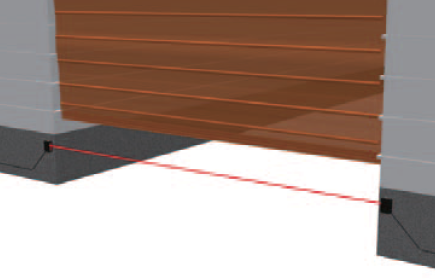

シートシャッタ開閉時の障害物検出

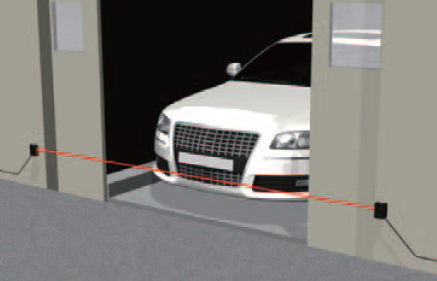

立体駐車場のはみ出し検出

形式 / 品コード

形式 品コード 種類 電源電圧 検出距離 動作
PNX-705R RPNX001 透過形 AC24~240V
DC12~240V
70m ライトオン
PNX-705L RPNX008 ダークオン
PNX-705CD RPNX005 DC10~30V ライトオン/ダークオン
配線による切り替え
PNX-123R RPNX004 回帰反射形 AC24~240V
DC12~240V
0.01~12m ライトオン

製品仕様

種類 DC電源タイプ フリー電源タイプ
透過形 回帰反射形
型式 PNX-705CD PNX-705L PNX-705R PNX-123R
検出距離 70m 0.01~12m※1
光源 赤色LED
最小検出物体 φ15mm □40mm
応答時間 0.5ms以下 φ15mm以下
感度調整 2回転エンドレスボリウム(インジケータ付)
表示灯 出力表示:橙色LED 安定表示:緑色LED(透過型投光器は表示なし)
制御出力 NPNオープンコレクタMax100mA/DC30V リレー1C※2AC250V 3A以下/DC30V 2A以下(抵抗 荷)
出力モード ライトON/ダークON 配線により切替 ダークON(遮光時ON) ライトON(入光時ON)
持続形態 コード式:ケーブル長2m φ3.8mm コード式:ケーブル長2m φ6.4mm
定格 電源電圧 DC10~30Vリップル(p-p) 10%含む AC24~240V±10% 50/60Hz,DC24~240V±10%
消費電力 35mA以下 3VA以下 2VA以下
使用周囲温度/湿度 -25~55℃(氷結なきこと)/35~85%RH(結露なきこと)
保護構造 IEC規格 IP67
材質 ケース:ABS(ガラス繊維入り、難燃性) フロントカバー:ポリカーボネート(回帰反射はPMMA)
質量(コード含まず) 透過型投光器:約35g その他:約50g
付属品 取付金具 取付金具・反射ミラー
※1. 反射ミラーRRP-50S-Vにて
※2. リレー接点にて誘導性負荷(電磁弁、電磁接触器等)を駆動させる場合は、ノイズ吸収素子(サージアブソーバ)を使用していただくようお願いします。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

外形図


PNX-705CD・PNX-705R(本体)

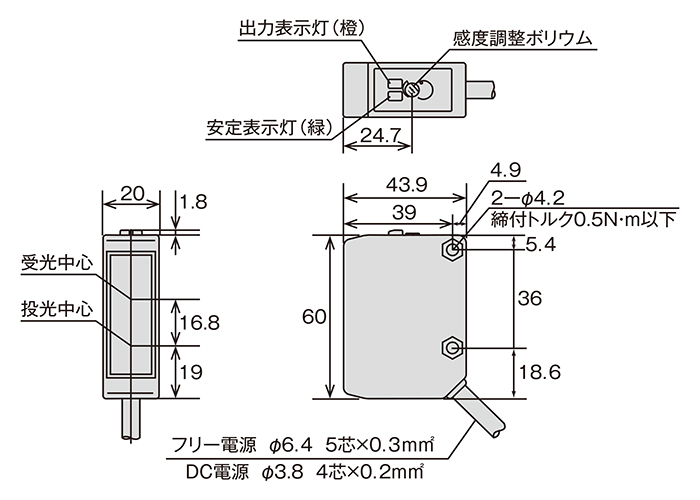

PNX-123R(本体)

取付金具装着図

PEX-61 反射板

入出力回路


NPN出力タイプ(DC電源型)

※接続について
 白色リード線を日接続または+V二接続するとライトONモード、0Vに接続するとダークONモードになります。
 非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。

フリー電源タイプ

※接続について
 非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。

特性データ(代表例)

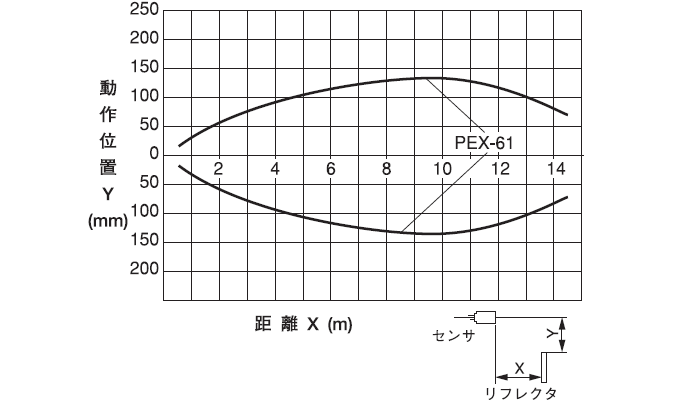

PNX-123 エリア図(代表例)

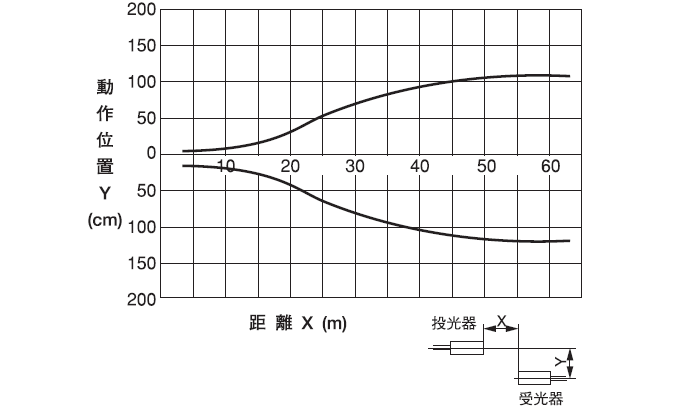

PNX-705 エリア図(代表例)

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ PNX カタログ 1,748 kB 2017-06-28 ---
マニュアル PNX マニュアル 1,042 kB 2017-02-15 ---
2D CAD PNX-705R 2DCAD(dxf) 11 kB 2016-04-06 ---
2D CAD PNX-123R 2DCAD 11 kB 2016-04-06 ---
2D CAD PNX-705CD 2DCAD(dxf) 11 kB 2016-04-06 ---
