PFX2
光電・レーザーセンサアンプ内蔵形センサ
厚み5mm薄形光電センサ、サイドビュータイプ。透過、拡散反射、限定反射をラインアップ。スペースがない場所へ設置が可能です。
※型式については、型式一覧をご参照ください。
製品概要
厚さわずか5mmの薄型設計
透過形で0.25msの高速応答設計
耐環境性に優れたIP67の保護構造
導入事例
形式一覧
型式 | 品コード | 種類 | 出力 | 動作 | 検出距離 |
PFX2-405T | RPFX053 | 透過形 | NPN | ライトオン | 400mm |
PFX2-405N | RPFX055 | ダークオン | |||
PFX2-405S 生産中止 |
RPFX057 | PNP | ライトオン | ||
PFX2-405P 生産中止 |
RPFX059 | ダークオン | |||
PFX2-251T 生産中止 |
RPFX060 | 拡散反射形 | NPN | ライトオン | 25mm |
PFX2-251N | RPFX061 | ダークオン | |||
PFX2-251S 生産中止 |
RPFX062 | PNP | ライトオン | ||
PFX2-251P 生産中止 |
RPFX063 | ダークオン | |||
PFX2-152T | RPFX064 | 限定反射形 | NPN | ライトオン | 2~15mm |
PFX2-152N 生産中止 |
RPFX065 | ダークオン | |||
PFX2-152S 生産中止 |
RPFX066 | PNP | ライトオン | ||
PFX2-152P 生産中止 |
RPFX067 | ダークオン |
製品仕様
種類 | 透過形 | 拡散反射形 | 限定反射形 | ||||
型式 | 出力方式 | NPN | PNP | NPN | PNP | NPN | PNP |
ライトON | PFX2-405T | PFX2-405S 生産中止 |
PFX2-251T 生産中止 |
PFX2-251S 生産中止 |
PFX2-152T | PFX2-152S 生産中止 |
|
ダークON | PFX2-405N | PFX2-405P 生産中止 |
PFX2-251N | PFX2-251P 生産中止 |
PFX2-152N 生産中止 |
PFX2-152P 生産中止 |
|
電源電圧 | DC12~24V(+10%、-10%、リップル10%以下) | ||||||
消費電流 | 投光器:14mA以下 | 20mA以下 | |||||
受光器:16mA以下 | |||||||
光源 | 赤色LED | ||||||
検出距離 | 400mm | 25mm※1 | 2~15mm※1 | ||||
検出物体 | φ1.0mm(400mmにて) | 透明体・不透明体 | |||||
応差 | ―――――― | 動作距離の15% | |||||
応答時間 | 0.25ms以下 | 0.5ms以下 | |||||
動作モード | ライトON(入光時動作)/ダークON(遮光時動作)、機種による | ||||||
制御出力 | NPNオープンコレクタ・PNPオープンコレクタ出力ともに50mA DC24V以下、残留電圧1.8V以下 | ||||||
表示灯 | 余裕度表示灯:緑色LED※2、出力表示灯:橙色LED※2、電源表示灯(透過形投光器のみ):赤色LED | ||||||
接続 | ケーブル引出式(φ2.5mm、2m長) | ||||||
回路保護 | 過電流(制御出力)・逆接保護・短絡保護 装備 | ||||||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | ||||||
使用周囲温度・湿度 | -25~+55℃(保存時-40~+70℃)、35~85%RH(保存時35~95%RH)。 | ||||||
但し氷結・結露しないこと | |||||||
耐振動 | 複振幅1.5mm、10~55Hz X・Y・Z各方向 各2時間 | ||||||
耐衝撃 | 500m/s2 X・Y・Z各方向 各3回 | ||||||
ネジ締め付けトルク | 0.15N・m以下 | ||||||
耐電圧 | AC1000V 1分間 充電部一括・ケース間 | ||||||
絶縁抵抗 | 20MΩ以上/DC500V 充電部一括・ケース間 | ||||||
保護構造 | IP67(IEC規格) | ||||||
回路安定時間 | 100ms以下 | ||||||
ケース材質 | ポリカーボネート | ||||||
質量 | 投光器・受光器ともに約20g | 約21g | |||||
付属品 | 取付ネジ(M2×12) |
※2. 透過形投光器には搭載していません。

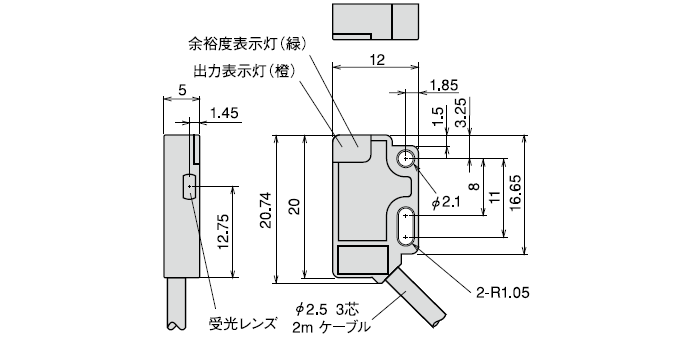

外形図
PFX2-405投光器

PFX2-405受光器

PFX2-251・PFX2-152

入出力回路

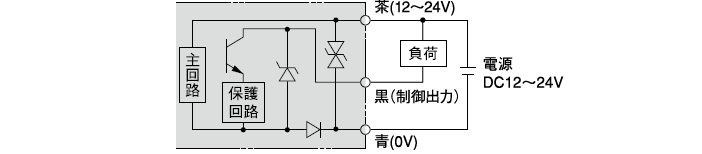

NPN出力

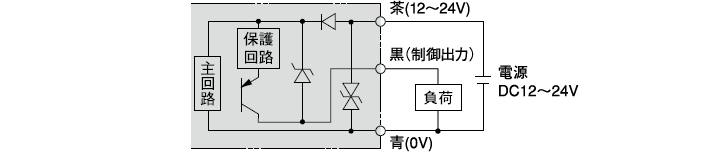

PNP出力
