アンプ内蔵形センサ/PFX

光電・レーザーセンサ CE

厚み3.5mmを実現。
アンプ内蔵・薄型で用途が拡がる5機種をラインアップ!

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 各種ダウンロード
  • よくあるご質問

商品概要

薄型設計

厚さ僅か3.5mmの薄型設計。
取り付けスペースがほとんど無い場所にも設置可能です。

背面からも見易い表示灯

センサの背面からでも視認性抜群の安定表示灯(緑色LED)と出力表示灯(橙LED)を装備。
光軸調整の際、背面からでも表示灯が確認できます。

高速応答0.5ms、IP67の保護構造

用途事例

透過型

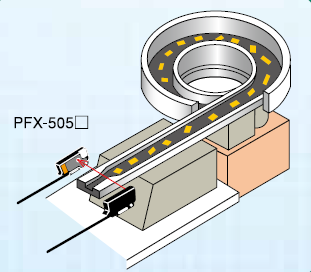

パーツフィーダでの部品の詰まり検知
φ2mmの組立部品を安定して検出します。

拡散反射形

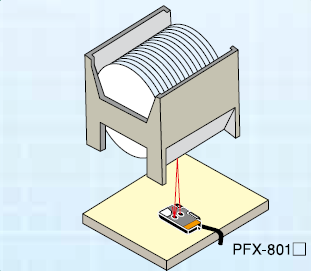

ウエハカセット等の着座検知
フラットタイプなので平面に取付可能です。

限定反射形

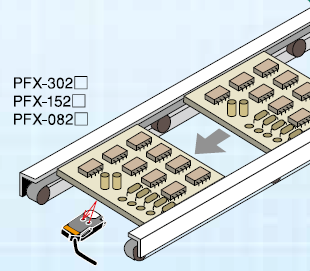

基板の有無検知
基板・レール間の狭い場所に設置可能です。

形式 / 品コード

型式 品コード 種類 出力 動作 検出距離
PFX-505T RPFX014 透過型 NPN ライトオン 500mm
PFX-505N RPFX001 ダークオン
PFX-505S RPFX020 PNP ライトオン
PFX-505P RPFX008 ダークオン
PFX-801T RPFX016 拡散反射形 NPN ライトオン 80mm
PFX-801N RPFX004 ダークオン
PFX-801S RPFX022 PNP ライトオン
PFX-801P RPFX010 ダークオン
PFX-302T RPFX019 限定反射形 NPN ライトオン 5~30mm
PFX-302N RPFX007 ダークオン
PFX-302S RPFX025 PNP ライトオン
PFX-302P RPFX013 ダークオン
PFX-152T RPFX018 NPN ライトオン 2~15mm
PFX-152N RPFX006 ダークオン
PFX-152S RPFX024 PNP ライトオン
PFX-152P RPFX012 ダークオン
PFX-082T RPFX017 NPN ライトオン 3~8mm
PFX-082N RPFX005 ダークオン
PFX-082S RPFX023 PNP ライトオン
PFX-082P RPFX011 ダークオン

製品仕様

種類 透過形 拡散反射形 限定反射形
長距離タイプ 中距離タイプ 短距離タイプ
形式 出力方式 NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP
ライトON PFX-
505T
PFX-
505S
PFX-
801T
PFX-
801S
PFX-
302T
PFX-
302S
PFX-
152T
PFX-
152S
PFX-
082T
PFX-
082S
ダークON PFX-
505N
PFX-
505P
PFX-
801N
PFX-
801P
PFX-
302N
PFX-
302P
PFX-
152N
PFX-
152P
PFX-
082N
PFX-
082P
電源電圧 DC12~24V(リップル10%以下)
消費電流 投光器:14mA以下 20mA以下
受光器:16mA以下
光源 赤色LED
検出距離 500mm 80mm※1 5~30mm※1 2~15mm※1 3~8mm※1
検出物体 φ1.0mm(500mmにて) 透明体・不透明体
応差 ――――― 15%以下 10%以下
応答時間 0.5ms以下
動作モード ライトON(入光時動作)/ダークON(遮光時動作)、機種による
制御出力 NPNオープンコレクタ・PNPオープンコレクタ出力ともに50mA DC24V以下、
残留電圧1.8V
表示灯 余裕度表示灯:緑色LED※2、出力表示灯:橙色LED※2
電源表示灯(透過形投光器のみ):赤色LED
接続 コード引出式(φ2.5mm、2m長)
使用周囲照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下
使用周囲温度・湿度 -25~+55℃(保存時-40~+70℃)、35~85%RH(保存時35~95RH)、但し氷結・結露しないこと
耐振動 複振幅1.5mm、10~55Hz X・Y・Z各方向 各2時間
耐衝撃 500m/s2 X・Y・Z各方向 各3回
保護構造 IP67(IEC規格)
回路安定時間 100ms以下
ケース材質 ポリカーボネート
質量 投光器・受光器 約18g
ともに約18g
付属品 取付ネジ(M2×12)
※1. 検出物体が50mm白画用紙の場合の値です。
※2. 透過形投光器には搭載していません。

外形図

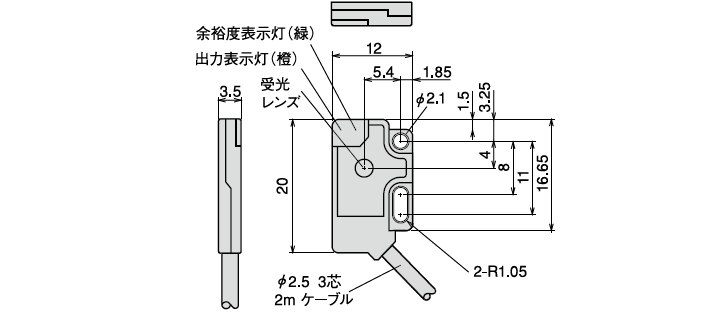

PFX-505 投光器

PFX-505 受光器

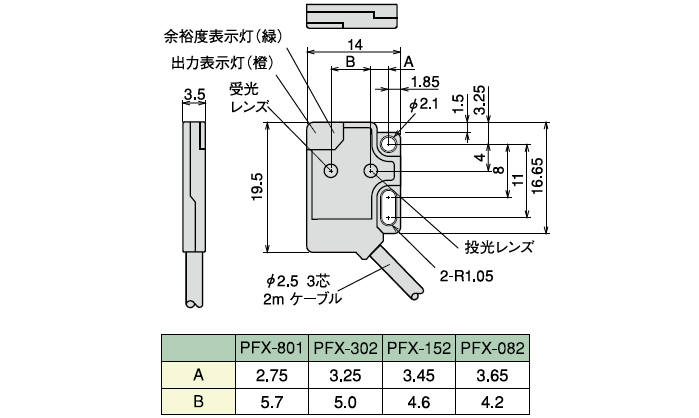

PFX-801・PFX-302・PFX-152・PFX-082

入出力回路


NPN出力

PNP出力

特性データ(代表例)

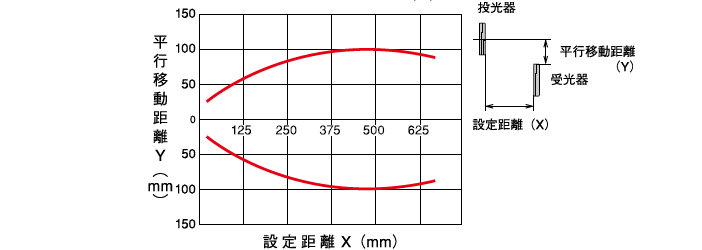

透過形

拡散反射形

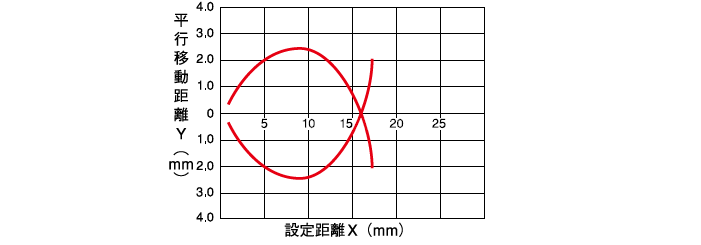

限定反射形 長距離タイプ

限定反射形 中距離タイプ

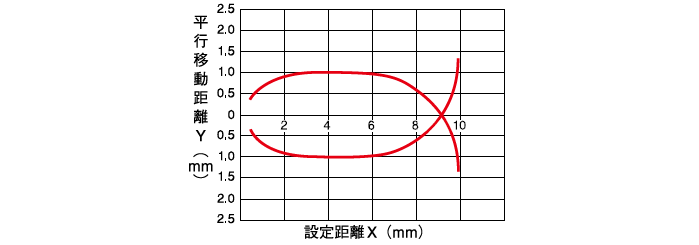

限定反射形 短距離タイプ

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ PFX カタログ 926 kB 2018-06-11 ---
マニュアル PFX マニュアル 888 kB 2017-02-15 ---
2D CAD PFX 2D CAD 25 kB 2015-04-22 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

並列に複数個並べて使用する場合、相互干渉は起こりますか?
相互干渉の可能性がございます。並列に並べて使用する場合、特性データの平行移動特性をご参照ください。平行移動特性の2倍を目安に設置をお願いいたします。
