アンプ内蔵形センサ/PEY

光電・レーザーセンサ CE

使いやすさを追求。検出距離や不感帯の性能が向上しております。全機種光電センサ標準取付ピッチ25.4mm、感度ボリュームを採用。

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 各種ダウンロード
  • よくあるご質問

商品概要

検出距離の向上

最大距離15mの長距離設置が可能（透過型）

全機種感度ボリューム付き

業界標準取付25.4mmを採用

他機種からの取替えもスムーズに行えます。

どこからでも見やすい表示灯

用途事例

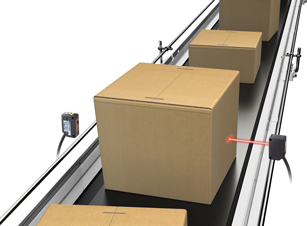

搬送物の通過検知

0.5ms以下の高速応答によりより精度の高い検出が可能です。

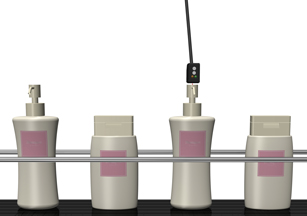

様々な高さのワーク検出に

拡散反射形では不感帯を大幅カットに成功。様々な高さのワークが流れるラインで、センサ直近に反射率の低いワークが来た場合でも検出しやすくなりました。

形式 / 品コード

形式 品コード タイプ 検出距離 出力
PEY-155C RPEY001 透過形 15m
(投受光器間の設置距離)		 NPN
PEY-155A RPEY020 PNP
PEY-303C RPEY004 回帰反射形 0.01～3m
（反射板 RRP-50S-V 使用時）		 NPN
PEY-303A RPEY030 PNP
PEY-601C RPEY005 拡散反射形 600mm NPN
PEY-601A RPEY033 PNP
PEY-102C RPEY006 限定反射形 10～90mm(□20cm白紙) NPN
PEY-102A RPEY035 PNP
PEY-002C RPEY008 1～70mm(□20cm白紙) NPN


■スリットシール　（別売り）
形式 品コード 用途
PEX-PPX6 RPEX043 透過形用のスリットです。
大きさは、0.5×6mm、1.0×6mm、2.0×6mmです。


■干渉防止フィルタ　（別売り）
形式 品コード 用途
PEX-IPF1 RPEX111 透過形用の相互干渉防止フィルタです。
偏光縦、横の各2枚いりです。


■PX1/PX2シリーズ取付変換ブラケット（別売り）
品名 品コード 用途 備考
PX1⇒ PEX 互換ブラケット RPX1006 PX1シリーズ、PX2シリーズから
PEYシリーズへ置き換える際に
取付寸法を合わせるための
ブラケットです。		 透過形で使用される
場合は投光器、受光
器用で2つ発注いただ
く必要がございます。
PX2⇒ PEX 互換ブラケット RPX2006

スリットシール外観

製品仕様

種類 透過形 回帰反射形
形式 PEY-155C PEY-155A PEY-303C PEY-303A
電源電圧 ＤＣ12～24Ｖ（最大動作範囲DC10～30V　リップル10%含む）
消費電流 投光器：20mA以下
受光器：15mA以下		 20mA以下
検出物体 φ12mm以上の不透明体 φ50mm以上の不透明体
(反射板 RRP-50S-V)
検出距離 15m以下
投光光軸ズレ±2.5°以下		 0.01m～3m
（反射板 RRP-50S-V 使用時）
光源 赤色LED
スポット径 φ1.1m（15mにて） φ200mm （3mにて）
応答時間 0.5ms以下
動作モード ライトオン（入光時動作）／ダークオン（遮光時動作）
ボリウム切換え（工場出荷時：遮光時動作）
制御出力 NPNオープンコレクタ PNPオープンコレクタ NPNオープンコレクタ PNPオープンコレクタ
許容 荷電圧／電流DC30V／100mA以下残留電圧1.8V／100mA以下
保護回路 逆接保護，過電流保護（制御出力）
感度調整器 工場出荷時：感度最大 1回転（240°）ボリウム（工場出荷時：MAX．）
表示灯 安定表示灯：緑色LED　（投光器は無し）
出力表示灯：橙色LED　（投光器は無し）		 安定表示灯：緑色LED
出力表示灯：橙色LED
接続 ケーブル引出し式　φ3.8mm　2m長
投光器：0.2mm2(AWG24）2芯
受光器：0.2mm2（AWG24）3芯		 ケーブル引出し式　φ3.8mm　2m長
0.2mm2（AWG24） 3芯
保護構造 IP67
材質 ケース：ABS （黒） ガラス繊維入り
レンズ（フロントカバー）：PMMA （赤）
質量 投光器：約50g　受光器：約55g 約55g
外形寸法 W11　×　D20　×　H31mm
付属品 取付金具セット
（金具：2ケ、取付ネジM3：4ケ）		 取付金具セット
（金具：1ケ、取付ネジM3：2ケ）
反射板 RRP-50S-V
使用周囲照度 太陽光　　 ： 10,000 lx以下
白熱ランプ：　3,000 lx以下
使用周囲温度 -25～＋55℃（保存時：-40～＋70℃）　　　但し氷結しないこと
使用周囲湿度 35～85％RH（保存時：35～95％ＲＨ）　　　但し結露しないこと
耐振動 複振幅1.5mm　10～55Ｈｚ　X・Y・Z方向　各2時間
耐衝撃 1000m／s2　　X・Y・Z方向　各3回
絶縁抵抗 20MΩ以上（DC500Vメガーにて）
耐ノイズ EN61000-4-2:2009
　　contact: level 2　(±4kV)
　　air: level 3　(±8kV)
EN61000-4-3:2006+A1:2008+A2:2010
　　80-1000MHz, level 3　(10V/m)
　　1.4-2.0GHz, level 2　(3V/m)
　　2.0-2.7GHz, level 1　(1V/m)
EN61000-4-4:2004+A1:2010
　　DC power ports: level 3　(±2kV)
　　signal ports: level 4　(±2kV)
EN61000-4-6:2009
　　DC power ports: level 3　(10V)
　　signal ports: level 3　(10V)
EN61000-4-8:2010
　　level 4　(30A/m),　continupus field


種類 拡散反射 限定反射
形式 PEY-601C PEY-601A PEY-102C PEY-102A PEY-002C
電源電圧 DC12～24V（最大動作範囲DC10～30V　リップル10％含む）
消費電流 25mA以下 ２０ｍＡ以下
検出物体 半透明体、不透明体
検出距離 600mm 10～90mm　／□20cm白紙 1～70mm
／□20cm白紙
光源 赤色LED
スポット径 φ46mm（600mmにて） φ8mm（90mmにて） φ9ｍｍ
（70mmにて）
応　差 20％以下 10％以下
応答時間 0.5ms以下
動作モード ライトオン（入光時動作）／ダークオン（遮光時動作）
ボリウム切換え（工場出荷時：入光時動作）
制御出力 NPN
オープンコレクタ		 PNP
オープンコレクタ		 NPN
オープンコレクタ		 PNP
オープンコレクタ		 NPN
オープンコレクタ
許容 荷電圧／電流DC30V／100mA以下残留電圧1.8V／100mA以下
保護回路 逆接保護，過電流保護（制御出力）
感度調整器 1回転（240°）ボリウム　（工場出荷時：MAX．）
表示灯 安定表示灯：緑色LED
出力表示灯：橙色LED
接続 ケーブル引出し式　φ3.8mm　2m長
0.2mm2(AWG24） 3芯
保護構造 IP67
材質 ケース：ABS （黒） ガラス繊維入り
レンズ（フロントカバー）：PMMA （赤）
質量 約55g
外形寸法 W11　×　D20　×　H31mm
付属品 取付金具セット（金具：1ケ、取付ネジM3：2ケ）
使用周囲照度 太陽光　 　：10,000 lx以下
白熱ランプ：　3,000 lx以下
使用周囲温度 -25～＋55℃（保存時：-40～+70℃）　　　但し氷結しないこと
使用周囲湿度 35～85％ＲＨ（保存時：35～95％ＲＨ）　　　但し結露しないこと
耐振動 複振幅1.5mm　10～55Hz　X・Y・Z方向　各2時間
耐衝撃 1000m／ｓ2　　X・Y・Z方向　各3回
絶縁抵抗 20MΩ以上（DC500Vメガーにて）
耐ノイズ EN61000-4-2:2009
　　contact: level 2　(±4kV)
　　air: level 3　(±8kV)
EN61000-4-3:2006+A1:2008+A2:2010
　　80-1000MHz, level 3　(10V/m)
　　1.4-2.0GHz, level 2　(3V/m)
　　2.0-2.7GHz, level 1　(1V/m)
EN61000-4-4:2004+A1:2010
　　DC power ports: level 3　(±2kV)
　　signal ports: level 4　(±2kV)
EN61000-4-6:2009
　　DC power ports: level 3　(10V)
　　signal ports: level 3　(10V)
EN61000-4-8:2010
　　level 4　(30A/m),　continupus field

外形図


本体

検出方法 A投光中心 B受光中心
透過形 ― 19 (投/受光中心)
拡散反射形 11.9 19
回帰反射形
限定反射形 18.8

付属の取付金具使用時

PEY-303用ミラー

PX1→PEY互換ブラケット（別売り）

PX1シリーズからPEYシリーズへ置き換える際に、取付寸法を合わせるためのブラケットです。
※透過形の場合、投光器用、受光器用で2個発注が必要です。

PX2→PEY互換ブラケット（別売り）

PX2シリーズからPEYシリーズへ置き換える際に、取付寸法を合わせるためのブラケットです。
※透過形の場合、投光器用、受光器用で2個発注が必要です。

入出力回路

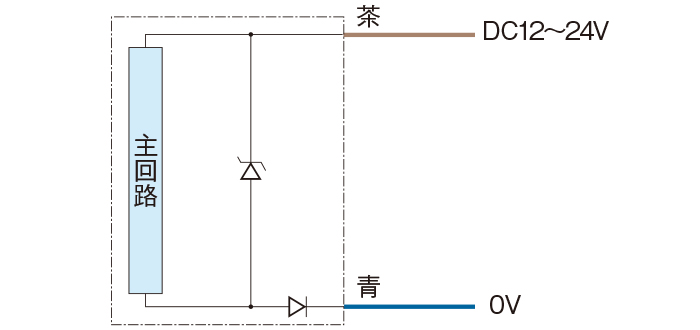

透過形投光器

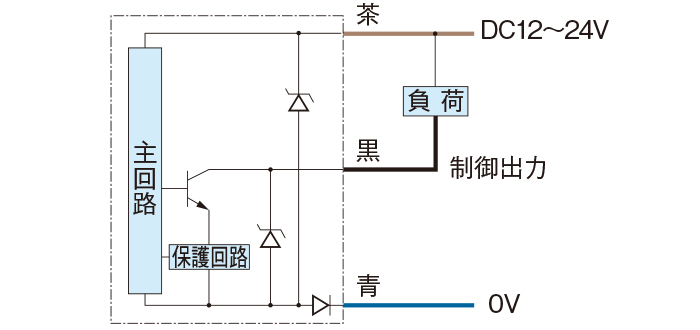

NPN出力

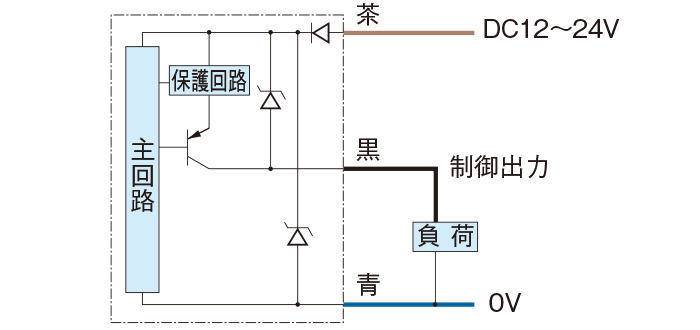

PNP出力

特性データ（代表例）


透過形(PEY-155C/A)　水平移動特性

透過形(PEY-155C)　受光出力余裕度－距離特性

回帰反射形(PEY-303C/A)　水平移動特性

回帰反射形(PEY-303C/A)　受光出力余裕度－距離特性

拡散反射形(PEY-601C/A)　水平移動特性

拡散反射形(PEY-601C/A)　受光出力余裕度－距離特性

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ PEY　カタログ 1,239 kB 2018-06-11 ---
マニュアル PEYシリーズ　マニュアル 311 kB 2017-02-15 ---
2D CAD PEYシリーズ　2DCAD(DXF) 100 kB 2016-07-28 ---
2D CAD PEYシリーズ取付ブラケット　2DCAD(DXF) 6 kB 2016-09-30 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    （以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

並列に複数個並べて使用する場合、相互干渉は起こりますか？
相互干渉の可能性がございます。並列に並べて使用する場合、特性データの平行移動特性をご参照ください。平行移動特性の2倍を目安に設置をお願いいたします。透過型をご使用の場合は、干渉防止フィルタ　PEX-IPF1の使用も有効となります。
