PEX eco
光電・レーザーセンサアンプ内蔵形センサ
汎用光電センサ、透過、回帰反射、拡散反射をラインアップ。省電力タイプ。
※型式については、型式一覧をご参照ください。
製品概要
当社従来品と比較し、透過形で約45%も消費電流を低減
当社従来品と比較し、2倍の検出距離を実現
表示灯は一層見やすく
内部反射構造のカバーを採用しています。
IP67の保護構造
導入事例
形式一覧
型式 | 品コード | 種類 | 検出距離 | 検出物体 |
PEX-205C | RPEX090 | 透過型 | φ8mm以上の不透明体 | 20m |
PEX-403C | RPEX093 | 回帰反射形 | φ50mm以上の不透明体 | 4m |
PEX-801C | RPEX094 | 拡散反射形 | 半透明体、不透明体 | 80cm |
製品仕様
種類 | 透過形 | 回帰反射形 | 拡散反射形 |
型式 | PEX-205C | PEX-403C | PEX-801C |
電源電圧 | DC12~24V(最大動作範囲DC10~30V リップル±10%含む) | ||
消費電流 | 投光器:8mA以下 | 13mA以下 | 15mA以下 |
受光器:11mA以下 | |||
光源 | 赤色LED | ||
検出距離 | 20m | 4m※1 | 80cm※2 |
検出物体 | φ8mm以上の不透明体 | φ50mm以上の不透明体 | 不透明体 |
スポット径 | φ0.8m(20mにて) | φ200mm(4mにて) | φ110mm(800mmにて) |
応答時間 | 0.5ms以下 | ||
動作モード | ボリウムにより切換え(L:入光時動作/D:遮光時動作) | ||
制御出力 | NPNオープンコレクタ出力100mA DC30V以下、残留電圧1.8V 100mA以下 | ||
感度調整器 | 付 | ||
表示灯 | 余裕度表示灯:緑色LED、出力表示灯:橙色LED※3 | ||
接続 | ケーブル引出式 φ3.8mm、2m長、3芯 0.2mm2※4 | ||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | ||
使用周囲温度 | -20~+55℃(保存時-40~+70℃)、但し氷結・結露しないこと | ||
使用周囲湿度 | 35~85%RH(保存時35~95%RH)、但し氷結・結露しないこと | ||
耐振動 | 複振幅1.5mm 10~55Hz X・Y・Z各方向 各2時間 | ||
耐衝撃 | 1,000m/s2 X・Y・Z各方向 各3回 | ||
保護構造 | IP67(IEC規格) | ||
ケース材質 | 材質本体:ABSガラス繊維入り樹脂、レンズ(フロントカバー):PMMA樹脂 | ||
質量 | 投光器:約45g | 約55g | |
受光器:約55g | |||
付属品 | 取付金具 | 取付金具 | 取付金具 |
反射板(RRP-50S-V) |
※2. 検出物体が20cm□白画用紙の場合の値です。
※3. 透過形投光器には搭載していません。
※4. 透過形投光器のみ2芯0.2mm2です。
外形図
PEX-205C・PEX-403C・PEX-801C

※1.透過形の投光器は搭載していません。
※2. 回帰反射形・拡散反射形の投光中心位置です。
※3. 透過形の投光・受光中心位置、回帰反射形・拡散反射形の受光中心位置です。
()内数値は回帰反射形の値です。
※2. 回帰反射形・拡散反射形の投光中心位置です。
※3. 透過形の投光・受光中心位置、回帰反射形・拡散反射形の受光中心位置です。
()内数値は回帰反射形の値です。

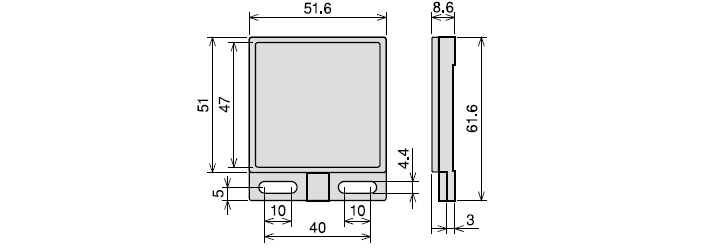

反射板 RRP-50S-V(回帰反射形に付属)

入出力回路
透過形受光器・回帰反射形・拡散反射形

透過形投光器

特性データ
透過形(PEX-205) 水平移動特性

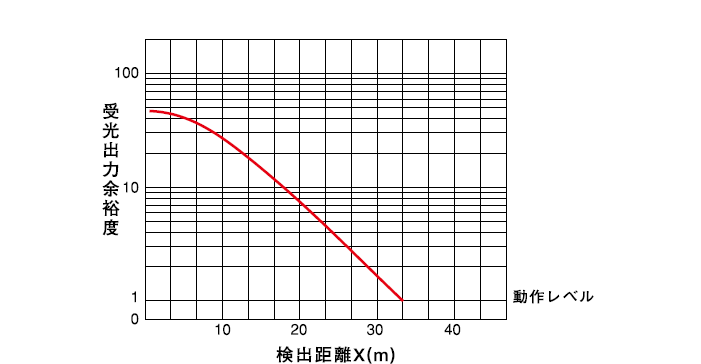

透過形(PEX-205) 受光出力余裕度-距離特性

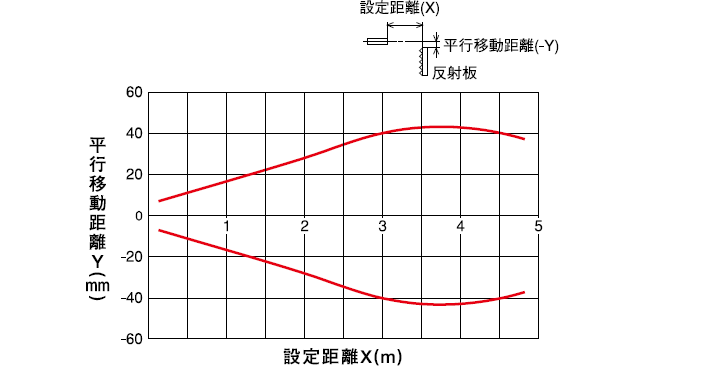

回帰反射形(PEX-403) 水平移動特性

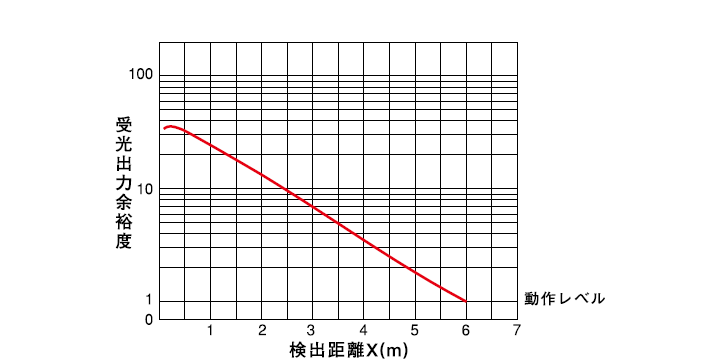

回帰反射形(PEX-403) 受光出力余裕度-距離特性

拡散反射形(PEX-801) 水平移動特性

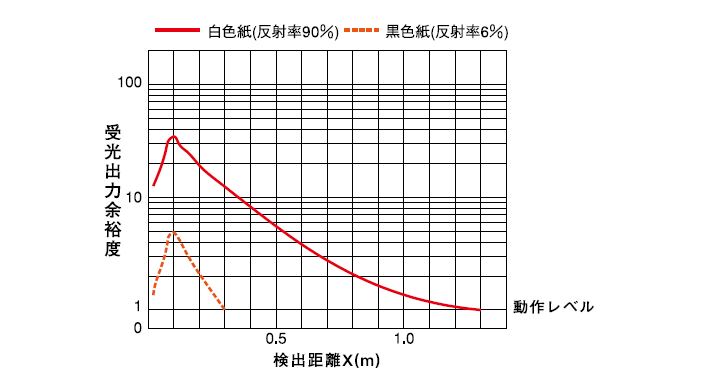

拡散反射形(PEX-801) 受光出力余裕度-距離特性

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
並列に複数個並べて使用する場合、相互干渉は起こりますか?
相互干渉の可能性がございます。並列に並べて使用する場合、特性データの平行移動特性をご参照ください。平行移動特性の2倍を目安に設置をお願いいたします。透過型をご使用の場合は、干渉防止フィルタ PEX-IPF1の使用も有効となります。
