アンプ内蔵形センサ/PEX-107C/307C

光電・レーザーセンサ CE

BGS機能搭載で壁とワークの距離が離れていなくても安定検出が可能な測距反射型。

光電センサの取付標準ピッチ25.4mm採用で配線数も少なく使いやすい光電センサ。

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード

商品概要

距離に応じて2種類のラインアップ

BGS機能を搭載し、背景があっても安定した検出が可能です。

500μsの応答速度、IP67の保護構造

安心して使用できる安定表示灯付

用途事例

プリント基板の検出

様々な色のプリント基板を色変化に強いBGSセンサで検出します。

近距離でのベルトコンベア上の物体検出

BGS機能を搭載した近距離限定タイプなら、近距離でも背景の影響を受けない安定検出です。

形式 / 品コード

形式 品コード タイプ 検出距離 検出物体 出力
PEX-107C RPEX086 測距反射形 5~100mm 半透明・不透明体 NPN
PEX-307C RPEX087 10~300mm

製品仕様

種類 測距反射形(BGS機能付)
形式 PEX-107C PEX-307C
電源電圧 DC12~24V(最大動作範囲DC10~30V リップル±10%含む)
消費電流 30mA以下
光源 赤色LED
検出距離 5~100mm※1 10~300mm※1
検出物体 半透明体・不透明体
応答時間 0.5ms以下
動作モード スイッチにより切換え(L:入光時動作/D:遮光時動作)
出力 NPN
制御出力 100mA DC30V以下、残留電圧1.8V
感度調整器 付(機械式4回転ボリューム、エンドレス)
表示灯 余裕度表示灯:緑色LED、出力表示灯:橙色LED
接続 ケーブル引出式、φ3.8mm、2m長、3芯
使用周囲照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下
使用周囲温度・湿度 -25~+55℃(保存時-40~+70℃)、35~85%RH(保存時35~90%RH)
但し氷結・結露しないこと
耐振動 複振幅1.5mm 10~55Hz X・Y・Z各方向 各2時間
耐衝撃 500m/s2 X・Y・Z各方向 各3回
保護構造 IP67(IEC規格)
ケース材質 本体:ABSガラス繊維入り樹脂、レンズ(フロントカバー):PMMA樹脂
質量 約50g
付属品 取付金具
※1. 検出物体が100cm□白画用紙の場合の値です。

外形図

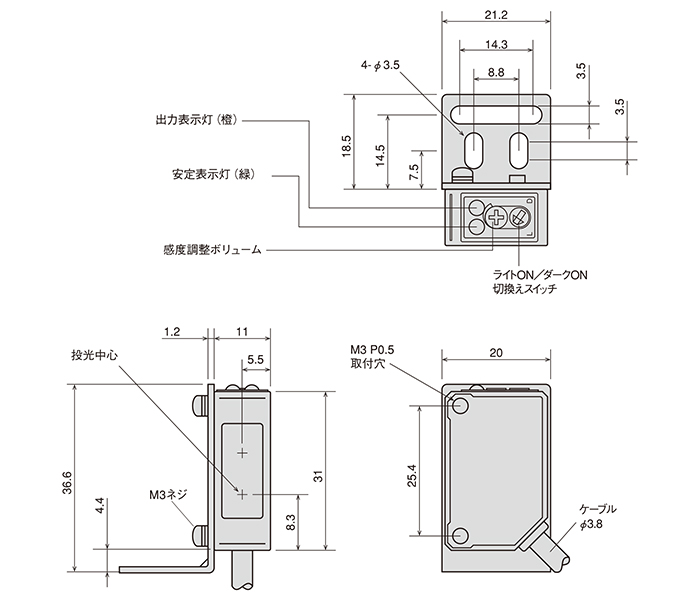

PEX-107/307

入出力回路

電源、出力回路

PEX-107、PEX-307共通

特性データ(代表例)
