光電・レーザーセンサファイバ式センサ
こちらの製品は生産・販売を終了しています。
高輝度LEDの採用により、現在の受光量としきい値を見やすく表示!
検出用途に応じた機能やモードを搭載した高性能ファイバアンプです。
製品概要
デジタル表示を見ながら設定が可能

8桁のデジタルモニタに、現在の受光量と設定値を表示します。
受光量(赤)・設定値(緑)の2色LED表示です。
受光量(赤)・設定値(緑)の2色LED表示です。
制御出力を2チャンネル標準装備
出力チャンネルごとにライトON/ダークON、タイマ及びしきい値の設定が可能です。

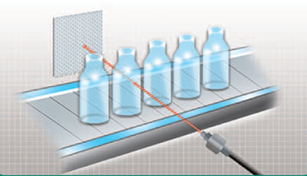

検出モードに応じた6種類のティーチング

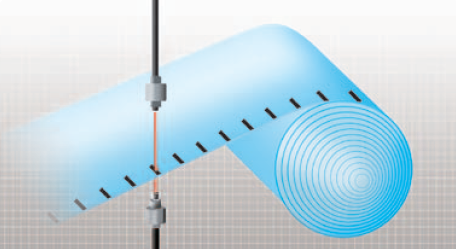

APC機能搭載によりシビアな検出が可能
投光パワーをモニタリングし、最適状態にします。
形式一覧
型式 | 品コード | 光源 | 出力 |
PDF-CR | RPDF001 | 4元素赤色LED | 2出力NPNオープンコレクタ出力 |
PDF-CRA | RPDF002 | 2出力PNPオープンコレクタ出力 | |
PDF-CG | RPDF003 | 緑色LED | 2出力NPNオープンコレクタ出力 |
PDF-CGA | RPDF004 | 2出力PNPオープンコレクタ出力 |
製品仕様
形式 | PDF-CR | PDF-CRA | PDF-CG | PDF-CGA |
電源電圧 | DC12~24V(+10%、-10%、リップル10%以下) | |||
消費電流 | 45mA以下(DC24V) | |||
光源 | 4元素赤色LED | 緑色LED | ||
動作モード | ライトON(入光時動作)/ダークON(遮光時動作)切換式 | |||
制御出力 | 2出力NPNオープンコレクタ出力DC30V/100mA以下 残留電圧1.8V以下 |
2出力PNPオープンコレクタ出力DC30V/100mA以下 残留電圧1.8V以下 |
2出力NPNオープンコレクタ出力DC30V/100mA以下 残留電圧1.8V以下 |
2出力PNPオープンコレクタ出力DC30V/100mA以下 残留電圧1.8V以下 |
応答時間 | Fast:60μs | |||
Standard:250μs | ||||
Long:2ms | ||||
感度調整 | ティーチングまたはマニュアル調整 | |||
ティーチング | 最大感度ティーチング、1点ティーチング、2点ティーチング、オートティーチング、ゾーンティーチング、透明体ティーチング | |||
保護回路 | 短絡保護、逆接保護、過電流保護(制御出力) | |||
検出モード | 通常検出、立上りエッジ検出、立下りエッジ検出 | |||
センシングモード | Fast:応答時間60μs、検出距離100mm※。応答時間を短くし、高速ワークの検出などに対応。 | |||
Standard:応答時間250μs、検出距離250mm※。標準モード | ||||
Long:応答時間2ms、検出距離450mm※。安定検出用。検出パワーをあげ、光量不足を補います。 | ||||
カウンタモード | 0~9999999 加算/減算 切換え可能 | |||
タイマモード | ONディレイ、OFFディレイ、ワンショット、ディレイなし(タイマ時間:1~9,000ms) | |||
自動補正 | APC/ASC(自動感度調整装備) | |||
外部入力 | 外部ティーチング/カウンタリセットから選択 | |||
表示灯 | 出力1・2表示灯:橙色LED | |||
表示 | 表示:4桁(赤)+4桁(緑)、7-セグメントLED | |||
ディスプレイ表示:標準,bar、%、カウント数、表示OFF(runモードのみ) | ||||
接続 | ケーブル引出式(ケーブル長2m、φ3.8mm、4芯0.2mm2) | |||
使用周囲照度 | 太陽光:10,000lx以下、白熱ランプ:3,000lx以下 | |||
使用周囲温度 | -25~+55℃(保存時:-40~+70℃)、但し氷結しないこと | |||
使用周囲湿度 | 使用時:35~85%(保存時:35~95%)、但し結露しないこと | |||
絶縁抵抗 | 20MΩ以上(DC500Vメガーにて) | |||
耐電圧 | AC1,000V、1分 | |||
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向各2時間 | |||
耐衝撃 | 1,000m/s2、X・Y・Z各方向各3回 | |||
保護構造 | IP66(IEC規格)。但しファイバ未接続時はIP50 | |||
ケース材質 | ケース:PPE樹脂、カバー:ポリカーボネート | |||
質量 | 約65g(ケーブル含む) | |||
付属品 | 取付金具 | |||
取付け | DINレール取付、あるいは付属取付金具による |
※オプションにて反射シート【DGS100×100(RRRP016)】もご用意しています。別途お問合せください。
外形図

入出力回路
NPN出力

注意
(1)高圧線や動力線との並行配列や、同一配線管の使用は避けてください。誘導による誤動作意の原因となります。
(2)市販のスイッチングレギュレータを電源としてご使用の場合は、必ずFG(フレームグランド端子)、及びG(グランド端子)を設置してください。
(3)電源投入時(約100ms)の過度状態でのご使用は避けてください。
(1)高圧線や動力線との並行配列や、同一配線管の使用は避けてください。誘導による誤動作意の原因となります。
(2)市販のスイッチングレギュレータを電源としてご使用の場合は、必ずFG(フレームグランド端子)、及びG(グランド端子)を設置してください。
(3)電源投入時(約100ms)の過度状態でのご使用は避けてください。
PNP出力

注意
(1)高圧線や動力線との並行配列や、同一配線管の使用は避けてください。誘導による誤動作意の原因となります。
(2)市販のスイッチングレギュレータを電源としてご使用の場合は、必ずFG(フレームグランド端子)、及びG(グランド端子)を設置してください。
(3)電源投入時(約100ms)の過度状態でのご使用は避けてください。
(1)高圧線や動力線との並行配列や、同一配線管の使用は避けてください。誘導による誤動作意の原因となります。
(2)市販のスイッチングレギュレータを電源としてご使用の場合は、必ずFG(フレームグランド端子)、及びG(グランド端子)を設置してください。
(3)電源投入時(約100ms)の過度状態でのご使用は避けてください。
特性データ
反射式(PDF-CR+EP8-1201+FP2-A05N)

距離-スポット特性
反射式(PDF-CR+EP8-1201+FP2-A06N)

距離-スポット特性
