PD5
光電・レーザーセンサ距離設定式センサ
こちらの製品は生産・販売を終了しています。
距離設定式光電センサ(BGS)。最大距離2.5m、色や形状による影響を受けづらく、背景の影響も受けません。フリー電源タイプ。リレー出力タイプもラインアップ。
製品概要
2.5mの長距離検出
検出距離1m、及び2.5mをラインアップ。
ライン上の位置・通過検出など、透過式の代替として使用できます。
ライン上の位置・通過検出など、透過式の代替として使用できます。
検出物体の色・材質・形状などに影響されない
白色物体、黒色物体、あるいは混色物体でも
ほぼ一定位置で検出できます。
ほぼ一定位置で検出できます。
フリー電源タイプとDC電源タイプをラインアップ
AC24~240V・DC12~240Vのフリー電源タイプと
センサ1台にNPN/PNP出力を装備したDC電源タイプをラインアップ
センサ1台にNPN/PNP出力を装備したDC電源タイプをラインアップ
背景の影響を受けず、シビアな設定が可能
二分割フォトダイオードを用いた距離設定方式により
あらかじめ設定された領域のみ高精度で検出します。
あらかじめ設定された領域のみ高精度で検出します。
BGS機能(背景がない場合)

受光素子(2分割素子)のAの位置に入光した時のみ
ワークありと判別します。ワークと背景物体が離れている場合に有効な機能です。
ワークありと判別します。ワークと背景物体が離れている場合に有効な機能です。
FGS方式(背景がある場合)

受光素子(2分割素子)のBの位置に入光(コンベアを検出)した場合にワークなしと判断します。
ワークと背景が密着していたり、検出物体に光沢や凹凸がある場合に有効です。
ワークと背景が密着していたり、検出物体に光沢や凹凸がある場合に有効です。
形式一覧
型式 | 品コード | 種類 | 検出モード | 距離設定範囲 | 検出距離 |
PD5-1MA | RPD5001 | フリー電源タイプ | BGS | 0.2~1.0m | 0.1m~1.0m |
PD5-2MA | RPD5002 | 0.2~2.5m | 0.1m~2.5m | ||
PD5-1MC | RPD5003 | DC電源タイプ | BGS/FGS切り替え式 | 0.2~1.0m | 0.1m~1.0m |
PD5-2MC | RPD5004 | 0.2~2.5m | 0.1m~2.5m |
製品仕様
種類 | フリー電源タイプ | DC電源タイプ | ||
形式 | PD5-1MA | PD5-2MA | PD5-1MC | PD5-2MC |
品コード | RPD5001 | RPD5002 | RPD5003 | RPD5004 |
電源電圧 | AC24~240V(±10%、50/60Hz) | DC12~24V(±10%、リップル10%以下) | ||
DC12~240V(±10%、リップル10%以下) | ||||
消費電力/電流 | AC時:4VA以下、DC時:3W以下 | 45mA以下 | ||
投光素子 | 赤外LED(変調式) | |||
受光素子 | 二分割フォトダイオード | |||
検出可能範囲※ | 0.2~1.0m | 0.2~2.5m | 0.2~1.0m | 0.2~2.5m |
検出距離※ | 0.1~1.0m | 0.1~2.5m | 0.1~1.0m | 0.1~2.5m |
検出モード | BGS | BGS/FGS切換え式 | ||
検出物体 | 不透明体、半透明体 | |||
距離設定ボリューム | 付(インジケータ付機械式2回転ボリューム) | |||
応差※ | 動作距離の10%以下 | |||
繰り返し精度(検出軸に垂直方向)※ | 4mm | 10mm | 4mm | 10mm |
出力 | 1aリレー AC250V 3A、DC30V 3A | NPN/PNPオープンコレクタ2出力 | ||
電気的寿命:10万回以上 | DC30V 100mA以下 | |||
機械的寿命:5,000万回以上 | 残留電圧:1V以下(100mAにて) | |||
動作モード | ライトON(入光時動作)/ダークON(遮光時動作) 切換え式 | |||
応答時間 | 20ms以下 | 2ms以下 | ||
表示灯 | 動作表示灯(橙色LED) :出力ON時点灯、余裕度表示灯(緑色LED) :安定動作時点灯 | |||
接続方式 | 端子台式 | |||
使用周囲照度 | 太陽光:10,000lx以下、白熱ランプ:3,000lx以下 | |||
使用周囲温度・湿度 | -25~+55℃(保存時:-30~+70℃)。但し結露及び氷結しないこと。35~85%RH | |||
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |||
耐衝撃 | 500m/s2 X、Y、Z各方向 各3回 | |||
耐電圧 | AC1,500V 1分間:充電部一括・ケース間 AC2,000V 1分間:電源・出力間 AC1,000V 1分間:接点間 |
AC1,000V 1分間:充電部一括・ケース間 | ||
絶縁抵抗 | 100MΩ以上(DC500Vメガーにて) | 20MΩ以上(DC250Vメガーにて) | ||
充電部端子、非充電金属部、接点出力の相互間及び接点間 | 充電部一括-ケース間 | |||
保護構造 | IP67(IEC規格) | |||
ケース材質 | ケース部:ABS樹脂、カバー部:ポリカーボネート | |||
質量 | 約100g | 約85g | ||
付属品 | 調整ドライバ、取付金具、取付ネジ | |||
適合規格 | ・低電圧指令:EN IEC 60947-5-2 ・EMC指令:EN IEC 60947-5-2 ・RoHS指令 |
検出可能範囲 , 検出距離 , 応差 , 繰り返し精度は白色無光沢紙 (200×200[mm]) に対する値です。
低電圧指令関連情報
項目 | 内容 |
開閉素子機能 | AC-12/DC-12 |
定格インパルス耐電圧 | 2.5kV |
出力 最小使用電流 | DC5V 1mA以上 |
ターンオン時間 / オフ時間 | 20ms / 20ms 注:ターンオン時間、ターンオフ時間は、円板を回転させた時の、基準センサと測定センサの出力の遅れ時間を測定した値です。下記図参照 |
最大応答周波数 | 25Hz 注:最大応答周波数は下記の計算をした値です。 最大応答周波数 = 1 / (ターンオン時間+ターンオフ時間) |
汚損度 | 3(工場環境) |
感電保護クラス | 分類外 |
余裕利得 | 12% 注:余裕利得は距離設定ボリウムを距離設定範囲の最大時に設定したときの値です。また、検出物体は白色無光沢紙(200×200mm)に対する値です。 |
注記 | 注1:指定のない測定条件は、使用周囲温度=+23℃です。 注2:電源入力及び出力には、短絡保護(ヒューズまたはブレーカなど)を必ず設置してください。また、遮断電流5A以下のヒューズ(速断型)または、ブレーカをご使用ください。 |
図:ターンオン時間、ターンオフ時間 測定

ターンオン時間、ターンオフ時間は、円板を回転させた時の、基準センサと測定センサの出力の遅れ時間を測定した値です。
外形図
PD5

※DC電源タイプの動作切換スイッチはディップスイッチで行います。
取付金具取付状態

入出力回路

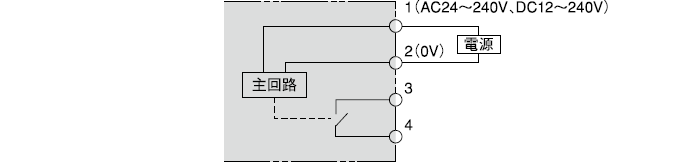

フリー電源タイプ

DC電源タイプ

端子配列図
