製品詳細
PRODUCT DETAIL

PHA-3GL-61A/62A
光電・レーザーセンサ繊維産業用センサ
こちらの製品は生産・販売を終了しています。
紡績の繊維機械向けセンサ。粗紡機のスライバ切検出や有無検出などにご利用いただけます。アンプ分離形センサ、センサ部はS3-42を使用。
2020年12月受注終了
製品概要
特徴
粗紡機などのスライバ切れ検出に適した長距離・高感度センサです。

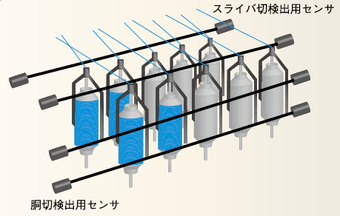

走行するスライバのすぐ下にビームを通し、スライバ切れを監視します。
走行するスライバのすぐ下にビームを通し、スライバ切れを監視します。
製品仕様
●アンプユニット
●センサ
種類 | 1ビームタイプ | 2ビームタイプ |
形式 | PHA-3GL-61A | PHA-3GL-62A |
接続可能台数 | 1台 | 2台 |
電源電圧 | AC100~200V(+10%、-10%、50/60Hz) | |
消費電力 | 5VA以下 | 6VA以下 |
制御出力 | 1Cリレー接点(AC125V 2A cosφ=1) | 1aリレー接点及び1bリレー接点 (AC125V 2A cosφ=1) |
タイマ | ONディレイ付(1~5s可変) | |
感度調整器 | 付 | |
応答時間 | 部分遮光:0.5s、全面遮光:遮光中は動作します | 部分遮光:0.7s、全面遮光:遮光中は動作します |
使用周囲温度 | -10~+50°、但し氷結・結露しないこと | |
ケース材質 | 鋼板製 | |
質量 | 約1.4kg | 約2.8kg |
形式 | S3-42 |
光源 | 赤外LED |
検出距離 | 20m |
検出物体 | φ3mm以上の不透明体(落下速度30cm/s以下) |
接続 | ケーブル引出し式(4m長、0.3mm2、キャブタイヤケーブル) |
保護構造 | IP40(IEC規格) |
ケース材質 | 鋼板製(SUS304) |
質量 | 約400g |
